ドイツ海軍シャルンホルスト級戦艦
Scharnhorst class Battleship
1.シャルンホルスト Scharnhorst

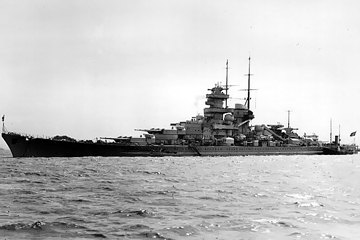

2.グナイゼナウ Gneisenau
各艦の略歴はこちら
寸法・排水量 Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
全長 235.4m 229.8m 235.4m 235.4m 235.4m 235.4m
水線長 229.8m 226.0m 229.8m 229.8m 226m 226m
最大幅 30.0m 30.0m 30.0m 30.0m 30.0m 30.0m
水線幅 30.0m 30.0m 30.0m 30.0m 30.0m 30.0m
吃水 9.93m 9.69m N/A N/A N/A N/A
基準排水量 31,552t 31,632t N/A 32,358t N/A N/A
常備排水量 N/A N/A N/A N/A N/A N/A
満載排水量 37,822t 37,902t N/A 38,703t N/A N/A
機関関係 Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
主罐 ワーグナー式重油専焼水管罐:12基 ワーグナー式重油専焼水管罐:12基 ワーグナー式重油専焼水管罐:12基 ワーグナー式重油専焼水管罐:12基 ワーグナー式重油専焼水管罐:12基 ワーグナー式重油専焼水管罐:12基
主機 ブラウン・ボベリ式オールギヤードタービン:3基 デシマーク式オールギヤードタービン:3基 デシマーク式オールギヤードタービン:3基 ブラウン・ボベリ式オールギヤードタービン:3基 デシマーク式オールギヤードタービン:3基 デシマーク式オールギヤードタービン:3基
軸数 3軸 3軸 3軸 3軸 3軸 3軸
出力 127,500shp / 163,400shp 109,000shp / 154,000shp 109,000shp / 154,000shp 127,500shp / 163,400shp 109,000shp / 154,000shp 127,500shp / 163,400shp
発電機
  • 460kW ターボ発電機:6基
  • 430kW ターボ発電機:2基
  • 300kW ディーゼル発電機:2基
  • 150kW ディーゼル発電機:2基
  • 460kW ターボ発電機:6基
  • 430kW ターボ発電機:2基
  • 300kW ディーゼル発電機:2基
  • 150kW ディーゼル発電機:2基
  • 460kW ターボ発電機:6基
  • 430kW ターボ発電機:2基
  • 300kW ディーゼル発電機:2基
  • 150kW ディーゼル発電機:2基
  • 460kW ターボ発電機:6基
  • 430kW ターボ発電機:2基
  • 300kW ディーゼル発電機:2基
  • 150kW ディーゼル発電機:2基
  • 460kW ターボ発電機:6基
  • 430kW ターボ発電機:2基
  • 300kW ディーゼル発電機:2基
  • 150kW ディーゼル発電機:2基
  • 460kW ターボ発電機:6基
  • 430kW ターボ発電機:2基
  • 300kW ディーゼル発電機:2基
  • 150kW ディーゼル発電機:2基
航続距離 19.0kt / 10,100nm 19.0kt / 8,400nm 19.0kt / 8,400nm 19.0kt / 10,100nm 19.0kt / 8,400nm 19.0kt / 8,400nm
速力 31.65kt 30.70kt N/A N/A N/A N/A
燃料搭載量 重油:6,108t 重油:5,700t 重油:5,700t 重油:6,108t 重油:5,700t 重油:5,700t
装甲防御 Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
水線部舷側装甲 350mm (下端:170mm) 350mm (下端:170mm) 350mm (下端:170mm) 350mm (下端:170mm) 350mm (下端:170mm) 350mm (下端:170mm)
上部舷側装甲 45mm 45mm 45mm 45mm 45mm 45mm
最上甲板装甲 - - - - - -
上甲板装甲 50mm 50mm 50mm 50mm 50mm 50mm
中甲板装甲 - - - - - -
下甲板装甲
  • 中央部:80mm
  • 外舷部:105mm / 傾斜:N/A
  • 中央部:80mm
  • 外舷部:105mm / 傾斜:N/A
  • 中央部:80mm
  • 外舷部:105mm / 傾斜:N/A
  • 中央部:80mm
  • 外舷部:105mm / 傾斜:N/A
  • 中央部:80mm
  • 外舷部:105mm / 傾斜:N/A
  • 中央部:80mm
  • 外舷部:105mm / 傾斜:N/A
主砲塔
  • 前面:360mm
  • 側面:180mm
  • 後面:350mm
  • 天蓋:180mm
  • 前面:360mm
  • 側面:180mm
  • 後面:350mm
  • 天蓋:180mm
  • 前面:360mm
  • 側面:180mm
  • 後面:350mm
  • 天蓋:180mm
  • 前面:360mm
  • 側面:180mm
  • 後面:350mm
  • 天蓋:180mm
  • 前面:360mm
  • 側面:180mm
  • 後面:350mm
  • 天蓋:180mm
  • 前面:360mm
  • 側面:180mm
  • 後面:350mm
  • 天蓋:180mm
主砲塔バーベット部
  • 前後面:200mm
  • 側面:350mm
  • 前後面:200mm
  • 側面:350mm
  • 前後面:200mm
  • 側面:350mm
  • 前後面:200mm
  • 側面:350mm
  • 前後面:200mm
  • 側面:350mm
  • 前後面:200mm
  • 側面:350mm
副砲塔
  • 前面:140mm
  • 側面:50mm
  • 後面:50mm
  • 天蓋:50mm
  • 前面:140mm
  • 側面:50mm
  • 後面:50mm
  • 天蓋:50mm
  • 前面:140mm
  • 側面:50mm
  • 後面:50mm
  • 天蓋:50mm
  • 前面:140mm
  • 側面:50mm
  • 後面:50mm
  • 天蓋:50mm
  • 前面:140mm
  • 側面:50mm
  • 後面:50mm
  • 天蓋:50mm
  • 前面:140mm
  • 側面:50mm
  • 後面:50mm
  • 天蓋:50mm
副砲塔バーベット部 N/A N/A N/A N/A N/A N/A
副砲砲楯 (単装砲) 25mm 25mm 25mm 25mm 25mm 25mm
司令塔
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
搭載火器 Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
主砲 54.5口径28.3cm SK C/28 三連装砲:3基 54.5口径28.3cm SK C/28 三連装砲:3基 54.5口径28.3cm SK C/28 三連装砲:3基 54.5口径28.3cm SK C/28 三連装砲:3基 54.5口径28.3cm SK C/28 三連装砲:3基 47口径38.0cm SK C/34 連装砲:3基
副砲
対空火器
水雷兵装 - - - 53.3cm三連装魚雷発射管:2基 53.3cm三連装魚雷発射管:2基 53.3cm三連装魚雷発射管:2基
測距儀 / レーダー Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
主砲測距儀基線長
  • 艦橋側:10.5m
  • 砲塔側:8.0m
  • 艦橋側:10.5m
  • 砲塔側:8.0m
  • 艦橋側:10.5m
  • 砲塔側:8.0m
  • 艦橋側:10.5m
  • 砲塔側:8.0m
  • 艦橋側:10.5m
  • 砲塔側:8.0m
  • 艦橋側:10.5m
  • 砲塔側:8.0m
射撃指揮レーダー - - - FuMO27 (対水上):2基 FuMO27 (対水上):2基 FuMO27 (対水上):2基
捜索レーダー - - - FuMO22 (対水上):1基 FuMO22 (対水上):1基 FuMO22 (対水上):1基
ソナー - - - - - -
航空艤装 Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
計画搭載数 Ar196 水上偵察機:4機 He114 水上偵察機:4機 He114 水上偵察機:4機 Ar196 水上偵察機:4機 Ar196 水上偵察機:3機 N/A
カタパルト 2基 2基 2基 1基 1基 1基
乗員定数 Scharnhorst:竣工時 Gneisenau:竣工時 Gneisenau:性能改善後 Scharnhorst:最終時 Gneisenau:最終時 Gneisenau:改装案
定員 N/A 1,669名 N/A 1,968名 N/A N/A
