.png){kind=small} ヴィッテルスバッハ級戦艦Wittelsnach class Battleship |
||

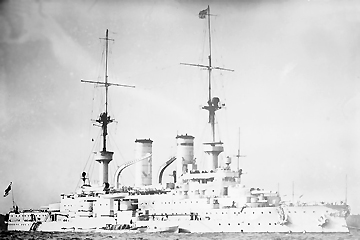

| 1.ヴィッテルスバッハ Wittelsbach
起工:1899年9月30日 進水:1900年7月3日 竣工:1902年10月15日 除籍:1921年3月8日 |
2.ヴェッティン Wettin
起工:1899年10月10日 進水:1901年6月6日 竣工:1902年10月1日 除籍:1920年3月11日 |
3.ツェーリンゲン Zähringen
起工:1899年11月21日 進水:1901年6月12日 竣工:1902年10月25日 除籍:1920年3月11日 |
| 4.シュヴァーベン Schwaben
起工:1900年9月15日 進水:1901年8月19日 竣工:1904年4月13日 除籍:1921年3月8日 |
5.メクレンブルク Mecklenburg
起工:1900年5月15日 進水:1901年11月9日 竣工:1903年5月25日 除籍:1920年1月25日 |
|
| 各艦の略歴はこちら | ||
| 寸法・排水量 | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
|---|---|---|
| 全長 | 126.8m | 125.3m |
| 水線長 | 125.2m | 120.9m |
| 垂線間長 | N/A | N/A |
| 最大幅 | 22.8m | 20.4m |
| 水線幅 | N/A | N/A |
| 吃水 | 8.04m | N/A |
| 基準排水量 | N/A | N/A |
| 常備排水量 | 12,596t | N/A |
| 満載排水量 | 12,798t | N/A |
| 機関関係 | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
| 主罐 |
|
|
| 主機 | 直立式三気筒三段膨張式レシプロエンジン:3基 | 直立式三気筒三段膨張式レシプロエンジン:3基 |
| 軸数 | 3軸 | 3軸 |
| 出力 | 14,000ihp | 13,000ihp |
| 航続距離 | 10.0kt / 5,000nm | 10.0kt / 3,420nm |
| 速力 | 17.5kt | 17.5kt |
| 燃料搭載量 |
|
石炭:1,070t |
| 装甲防御 | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
| 水線部舷側装甲 | 225mm | 225mm |
| 上部舷側装甲 | - | - |
| 水雷隔壁 | - | - |
| 最上甲板装甲 | - | - |
| 上甲板装甲 | - | - |
| 中甲板装甲 |
|
|
| 下甲板装甲 | - | - |
| 主砲塔 |
|
|
| 主砲塔バーベット部 | 250mm | 250mm |
| 副砲塔 |
|
|
| 副砲塔バーベット部 | - | - |
| 副砲ケースメイト部 | 140mm | 140mm |
| 司令塔 |
|
|
| 搭載火器 | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
| 主砲 | SK L/40 37.2口径23.8cm連装砲:2基 | SK L/40 37.2口径23.8cm連装砲:2基 |
| 副砲 | SK L/40 37.2口径14.9cm単装砲:18基 | SK L/40 37.2口径14.9cm単装砲:18基 |
| 小火器 |
|
|
| ミサイル兵装 | - | - |
| 対空火器 | - | - |
| 水雷兵装 | 45.0cm単装魚雷発射管 (水上固定式):6基 | 45.0cm単装魚雷発射管 (水上固定式):6基 |
| 対潜火器 | - | - |
| 機雷戦装備 | - | - |
| 測距儀 / レーダー | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
| 射撃指揮装置 | N/A | N/A |
| 射撃指揮レーダー | - | - |
| 捜索レーダー | - | - |
| ソナー | - | - |
| 航空艤装 | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
| 計画搭載数 | - | - |
| カタパルト | - | - |
| 乗員定数 | Wittelsbach / Zähringen / Schwaben:竣工時 | Wettin / Mecklenburg:竣工時 |
| 定員 | 683名 | N/A |
