イギリス海軍バーフラー級戦艦
Barfluer class Battleship

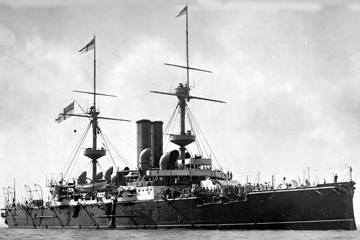

1.バーフラー Barfleur
2.センチュリオン Centurion
各艦の略歴はこちら
寸法・排水量 竣工時 1904年頃
全長 N/A N/A
水線長 N/A N/A
垂線間長 109.7m 109.7m
最大幅 N/A N/A
水線幅 21.3m 21.3m
吃水 7.77m N/A
基準排水量 N/A N/A
常備排水量 10,500t N/A
満載排水量 N/A N/A
機関関係 竣工時 1904年頃
主罐 円罐:8基 円罐:8基
主機 グリーノック・ファウンドリー製直立三気筒三段膨張式レシプロ:2基 グリーノック・ファウンドリー製直立三気筒三段膨張式レシプロ:2基
軸数 2軸 2軸
出力 13,000ihp 13,000ihp
航続距離 10.0kt / 9,700nm 10.0kt / 9,700nm
速力 18.5kt 18.5kt
燃料搭載量 石炭:1,125t 石炭:1,125t
装甲防御 竣工時 1904年頃
水線部舷側装甲 12.0" (305mm) (※コンパウンド・アーマー) 12.0" (305mm) (※コンパウンド・アーマー)
上部舷側装甲 102mm 102mm
水雷隔壁 - -
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲 2.0" (51mm) 2.0" (51mm)
下甲板装甲 - -
主砲塔
  • 前面:6.0" (152mm)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:6.0" (152mm)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔バーベット部 9.0" (229mm) 9.0" (229mm)
副砲ケースメイト部 6.0" (152mm) 5.0" (127mm)
司令塔
  • 前面:12.0" (305mm)
  • 側面:14.0" (356mm)
  • 天蓋:N/A
  • 前面:12.0" (305mm)
  • 側面:14.0" (356mm)
  • 天蓋:N/A
搭載火器 竣工時 1904年頃
主砲 31.5口径25.4cm Mk.III 連装砲:2基 31.5口径25.4cm Mk.III 連装砲:2基
副砲 40口径12.0cm Mk.I 単装砲:10基 40口径15.2cm Mk.I 単装砲:10基
小火器
対空火器 - -
水雷兵装 45.7cm単装魚雷発射管 (水上固定式):5基 -
  45.7cm単装魚雷発射管 (水中固定式):2基 45.7cm単装魚雷発射管 (水中固定式):2基
測距儀 / レーダー 竣工時 1904年頃
主砲測距儀基線長 N/A N/A
射撃指揮レーダー - -
捜索レーダー - -
ソナー - -
航空艤装 竣工時 1904年頃
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 1904年頃
定員 620名 N/A
