ベンボウ級砲塔艦 Benbow class Turret Ship |

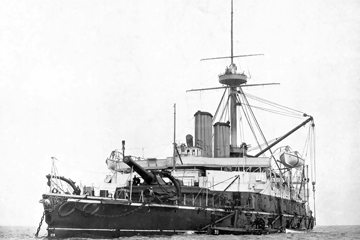

1.ベンボウ Benbow
起工:1882年11月1日 進水:1885年6月15日 竣工:1888年6月14日 除籍:1909年 |
略歴はこちら |
寸法・排水量 | 竣工時 | 1897年頃 |
---|---|---|
全長 | N/A | N/A |
水線長 | N/A | N/A |
垂線間長 | 100.6m | 100.6m |
最大幅 | 20.9m | 20.9m |
水線幅 | N/A | N/A |
吃水 | 8.48m | N/A |
基準排水量 | N/A | N/A |
常備排水量 | 10,600t | N/A |
満載排水量 | N/A | N/A |
機関関係 | 竣工時 | 1897年頃 |
主罐 | 円罐:12基 | 円罐:12基 |
主機 | モーズリー製直立型三気筒三段膨張式レシプロエンジン:2基 | モーズリー製直立型三気筒三段膨張式レシプロエンジン:2基 |
軸数 | 2軸 | 2軸 |
出力 | 10,860ihp | 10,860ihp |
航続距離 | 10.0kt / 7,100nm | 10.0kt / 7,100nm |
速力 | 17.5kt | 17.5kt |
燃料搭載量 | 石炭:1,200t | 石炭:1,200t |
装甲防御 | 竣工時 | 1897年頃 |
水線部舷側装甲 | 457mm (18.0in) (※コンパウンド・アーマー) | 457mm (18.0in) (※コンパウンド・アーマー) |
上部舷側装甲 | - | - |
水雷隔壁 | - | - |
最上甲板装甲 | - | - |
上甲板装甲 | - | - |
中甲板装甲 | 76mm (3.0in) | 76mm (3.0in) |
下甲板装甲 | - | - |
主砲塔 |
|
|
主砲塔バーベット部 | 356mm (14.0in) | 356mm (14.0in) |
副砲ケースメイト部 | 152mm (6.0in) | 152mm (6.0in) |
司令塔 |
|
|
搭載火器 | 竣工時 | 1897年頃 |
主砲 | BL Mk.I 30口径41.2cm単装砲:2基 | BL Mk.I 30口径41.2cm単装砲:2基 |
副砲 | BL Mk.III 26口径15.2cm単装砲:10基 | QF Mk.I 40口径15.2cm単装砲:10基 |
小火器 | ||
ミサイル兵装 | - | - |
対空火器 | - | - |
水雷兵装 | 35.6cm単装魚雷発射管 (水上固定式):5基 | 35.6cm単装魚雷発射管 (水上固定式):5基 |
対潜火器 | - | - |
機雷戦装備 | - | - |
測距儀 / レーダー | 竣工時 | 1897年頃 |
射撃指揮装置 | N/A | N/A |
射撃指揮レーダー | - | - |
捜索レーダー | - | - |
ソナー | - | - |
航空艤装 | 竣工時 | 1897年頃 |
計画搭載数 | - | - |
カタパルト | - | - |
乗員定数 | 竣工時 | 1897年頃 |
定員 | 523名 | N/A |
