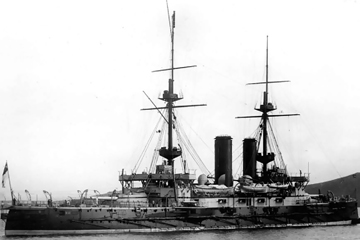

イギリス海軍フォーミダブル級戦艦
Formidable class Battleship
1.フォーミダブル Formidable
起工:1898年3月21日
進水:1898年11月17日
竣工:1901年10月10日
戦没:1915年1月1日 (潜水艦雷撃)
2.イリジスティブル Irresistible
起工:1898年4月11日
進水:1898年12月15日
竣工:1902年2月4日
戦没:1915年3月18日 (触雷)
3.インプラカブル Implacable
起工:1898年7月13日
進水:1899年3月11日
竣工:1901年7月日
除籍:1921年11月8日
各艦の略歴はこちら
寸法・排水量 竣工時 Implacable:1918年頃
全長 131.6m 131.6m
水線長 N/A N/A
垂線間長 121.9m 121.9m
最大幅 22.9m 22.9m
水線幅 N/A N/A
吃水 7.90m N/A
基準排水量 N/A N/A
常備排水量 14,500t N/A
満載排水量 N/A N/A
機関関係 竣工時 Implacable:1918年頃
主罐 ベルヴィール式石炭専焼水管罐:20基 ベルヴィール式石炭専焼水管罐:20基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸
出力 15,000ihp 15,000ihp
航続距離 10.0kt / 5,100nm 10.0kt / 5,100nm
速力 18.0kt 18.0kt
燃料搭載量 石炭:2,000t 石炭:2,000t
装甲防御 竣工時 Implacable:1918年頃
水線部舷側装甲 229mm (9.0in) 229mm (9.0in)
上部舷側装甲 - -
水雷隔壁 - -
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲
  • 平坦部:76mm (3.0in)
  • 傾斜部:64mm (2.5in)
  • 平坦部:76mm (3.0in)
  • 傾斜部:64mm (2.5in)
下甲板装甲 - -
主砲塔
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 後面:203mm (8.0in)
  • 天蓋:N/A
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 後面:203mm (8.0in)
  • 天蓋:N/A
主砲塔バーベット部 12.0 (305mm) 12.0 (305mm)
副砲ケースメイト部 152mm (6.0in) 152mm (6.0in)
司令塔
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:N/A
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:N/A
搭載火器 竣工時 Implacable:1918年頃
主砲 BL Mk.IX 40口径30.5cm連装砲:2基 BL Mk.IX 40口径30.5cm連装砲:2基
副砲 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:12基 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:10基
小火器
ミサイル兵装 - -
対空火器 - -
水雷兵装
  • 45.0cm単装魚雷発射管 (水中固定式):4基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):4基
  • ↑45.0cm魚雷:N/A
対潜火器 - -
機雷戦装備 - -
測距儀 / レーダー 竣工時 Implacable:1918年頃
射撃指揮装置 N/A N/A
射撃指揮レーダー - -
捜索レーダー - -
ソナー - -
航空艤装 竣工時 Implacable:1918年頃
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 Implacable:1918年頃
定員 780名 N/A
