イギリス海軍オライオン級戦艦
Orion class Battleship

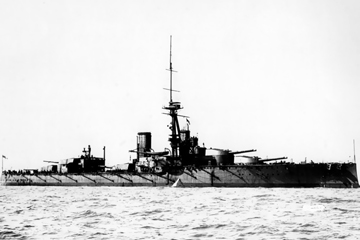

1.オライオン Orion
起工:1909年11月29日
進水:1910年8月20日
竣工:1912年1月2日
除籍:1922年12月19日

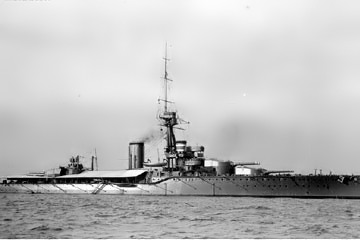

2.モナーク Monarch
起工:1910年4月1日
進水:1911年3月30日
竣工:1912年4月27日
除籍:1923年6月13日
3.コンカラーConqueror
起工:1910年4月5日
進水:1911年5月1日
竣工:1912年12月1日
除籍:1922年12月19日
4.サンダラー Thunderer
起工:1910年4月13日
進水:1911年2月1日
竣工:1912年6月15日
除籍:1926年11月6日
各艦の略歴はこちら
寸法・排水量 Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
全長 177.1m 177.1m 177.1m 177.1m 177.1m 177.1m
水線長 N/A N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A N/A
最大幅 27.0m 27.0m 27.0m 27.0m 27.0m 27.0m
水線幅 27.0m 27.0m 27.0m 27.0m 27.0m 27.0m
吃水 7.60m N/A N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A N/A
常備排水量 22,200t N/A N/A N/A N/A N/A
満載排水量 25,870t N/A N/A N/A N/A N/A
機関関係 Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
主罐 バブコック&ウィルコックス式炭油混焼水管罐:18基 ヤーロー式炭油混焼水管罐:18基 バブコック&ウィルコックス式炭油混焼水管罐:18基 ヤーロー式炭油混焼水管罐:18基 バブコック&ウィルコックス式炭油混焼水管罐:18基 バブコック&ウィルコックス式炭油混焼水管罐:18基
主機 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基
軸数 4軸 4軸 4軸 4軸 4軸 4軸
出力 27,000shp 27,000shp 27,000shp 27,000shp 27,000shp 27,000shp
航続距離 19.0kt / 4,110nm 19.0kt / 4,110nm 19.0kt / 4,110nm 19.0kt / 4,110nm 19.0kt / 4,110nm 19.0kt / 4,110nm
速力 21.0kt 21.0kt 21.0kt 21.0kt 21.0kt 21.0kt
燃料搭載量
  • 石炭:3,300t
  • 重油:800t
  • 石炭:3,300t
  • 重油:800t
  • 石炭:3,300t
  • 重油:800t
  • 石炭:3,300t
  • 重油:800t
  • 石炭:3,300t
  • 重油:800t
  • 石炭:3,300t
  • 重油:800t
装甲防御 Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
水線部舷側装甲 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
上部舷側装甲 203mm (8.0in) 203mm (8.0in) 203mm (8.0in) 203mm (8.0in) 203mm (8.0in) 203mm (8.0in)
水雷隔壁 N/A N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A N/A
上甲板装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
中甲板装甲 64mm (2.5in) 64mm (2.5in)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:64mm (2.5in)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:64mm (2.5in)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:64mm (2.5in)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:64mm (2.5in)
下甲板装甲 N/A N/A N/A N/A N/A N/A
主砲塔
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
主砲塔バーベット部 10.0"(254mm) 10.0"(254mm) 10.0"(254mm) 10.0"(254mm) 10.0"(254mm) 10.0"(254mm)
副砲ケースメイト部 N/A N/A N/A N/A N/A N/A
司令塔
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:76mm (3.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:76mm (3.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:76mm (3.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:76mm (3.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:76mm (3.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:76mm (3.0in)
搭載火器 Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
主砲 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基
副砲 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:16基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:16基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:16基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:16基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:16基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:16基
小火器 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基
ミサイル兵装 - - - - - -
対空火器 - - QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:1基 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:1基 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:1基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):3基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):3基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):3基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):3基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):3基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):3基
  • ↑53.3cm魚雷:N/A
対潜火器 - - - - - -
機雷戦装備 - - - - - -
測距儀 / レーダー Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - -
捜索レーダー - - - - - -
ソナー - - - - - -
航空艤装 Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
計画搭載数 - - - - - -
カタパルト - - - - - -
乗員定数 Orion /
Conqueror /
Thunderer:
竣工時
Monarch:
竣工時
Orion:
1918年頃
Monarch:
1918年頃
Conqueror:
1918年頃
Thunderer:
1918年頃
定員 752名 N/A N/A N/A N/A N/A
