イギリス海軍レナウン級砲塔艦
Renown class Battleship

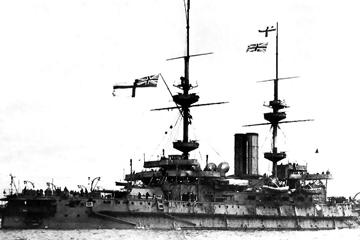

1.レナウン Renown
略歴はこちら
寸法・排水量 竣工時
全長 124.4m
水線長 N/A
垂線間長 N/A
最大幅 22.9m
水線幅 20.7m
吃水 8.2m
基準排水量 N/A
常備排水量 12,350t
満載排水量 N/A
機関関係 竣工時
主罐 円罐:8基
主機 レシプロ:2基
軸数 2軸
出力 12,000ihp
航続距離 10.0kt / 6,400nm
速力 18.0kt
燃料搭載量 石炭:1,890t
装甲防御 竣工時
水線部舷側装甲 8.0" (203mm)
上部舷側装甲 N/A
最上甲板装甲 N/A
上甲板装甲 N/A
主甲板装甲 N/A
中甲板装甲 N/A
下甲板装甲 N/A
主砲塔
  • 前面:6.0" (152mm)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔バーベット部 13.0" (330mm)
副砲ケースメイト部 N/A
司令塔
  • 前面:9.0" (229mm)
  • 側面:9.0" (229mm)
  • 天蓋:N/A
搭載火器 竣工時
主砲 32口径25.4cm Mk.IV 連装砲:2基
副砲 40口径15.24cm Mk.I 単装砲:12基
小火器
40口径5.7cm Mk.I 単装砲:16基
50口径4.7cm Mk.I 単装砲:12基
対空火器 -
水雷兵装
  • 45.7cm単装魚雷発射管 (水上固定式):1基
  • 45.7cm単装魚雷発射管 (水中固定式):4基
測距儀 / レーダー 竣工時
主砲測距儀基線長 N/A
射撃指揮レーダー -
捜索レーダー -
ソナー -
航空艤装 竣工時
計画搭載数 -
カタパルト -
乗員定数 竣工時
定員 674名
