イギリス海軍リヴェンジ ("R") 級戦艦
Revenge ("R") class Battleship

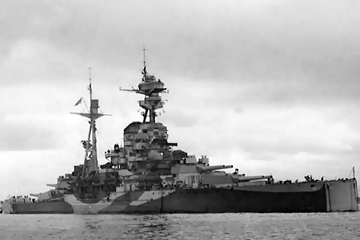

1.リヴェンジ Revenge 2.レゾリューション Resolution 3.ラミリーズ Ramillies 4.ロイヤル・ソヴェリン Royal Sovereign
5.ロイヤル・オーク Royal Oak ※6.レナウン Renown ※7.レパルス Repulse ※8.レジスタンス Registance
※ = 建造中止 / 取止
各艦の略歴はこちら
寸法・排水量 Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
全長 190.3m 190.3m 190.3m 190.3m 190.3m 190.3m 190.3m 190.3m 190.3m 190.3m
水線長 187.0m 187.0m 187.0m 187.0m 187.0m 187.0m 187.0m 187.0m 187.0m 187.0m
垂線間長 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
最大幅 27.0m 27.0m 31.3m 30.9m 31.1m 30.9m 30.9m 30.9m 31.1m 31.0m
水線幅 27.0m 27.0m 31.3m 30.9m 31.1m 30.9m 30.9m 30.9m 31.1m 31.0m
吃水 8.7m 8.7m 8.39m 8.30m 9.60m 8.30m 8.30m N/A N/A N/A
基準排水量 N/A N/A N/A N/A 29,950t N/A N/A N/A N/A 29,950t
常備排水量 28,000t N/A 29,150t 29,150t N/A N/A N/A N/A N/A N/A
満載排水量 31,000t N/A 33,500t 32,526t 33,240t N/A 33,500t 34,520t 35,385t 34,836t
機関関係 Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
主罐 バブコック & ウィルコックス式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基 バブコック & ウィルコックス式重油専焼水管罐:18基 バブコック & ウィルコックス式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基 バブコック & ウィルコックス式重油専焼水管罐:18基 バブコック & ウィルコックス式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基 バブコック & ウィルコックス式重油専焼水管罐:18基 バブコック & ウィルコックス式重油専焼水管罐:18基
主機 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基
軸数 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸
出力 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp
航続距離 10.0kt / 4,200nm 14.0kt / 6,500nm 10.0kt / 4,200nm 10.0kt / 4,200nm 10.0kt / 4,500nm 10.0kt / 4,500nm 10.0kt / 4,500nm 10.0kt / 4,500nm 10.0kt / 4,500nm 10.0kt / 4,500nm
速力 23.0kt 23.0kt 22.5kt 23.0kt 23.0kt 23.0kt 23.0kt 23.0kt 22.5kt 23.0kt
燃料搭載量 重油:3,400t 重油:3,400t 重油:3,400t 重油:3,400t 重油:3,220t 重油:3,220t 重油:3,220t 重油:3,220t 重油:3,220t 重油:3,220t
装甲防御 Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
水線部舷側装甲 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm)
上部舷側装甲 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm)
最上甲板装甲 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm) 1.0" (25mm)
上甲板装甲 38mm 38mm 38mm 38mm 38mm 38mm 38mm 38mm 38mm 38mm
主甲板装甲 2.0" (51mm) 2.0" (51mm) 2.0" (51mm)
  • 弾薬庫周辺:3.0" (76mm)
  • 機関部周辺:2.0" (51mm)
  • 弾薬庫周辺:5.0" (127mm)
  • 機関部周辺:3.5" (89mm)
  • 弾薬庫周辺:3.0" (76mm)
  • 機関部周辺:2.0" (51mm)
  • 弾薬庫周辺:3.0" (76mm)
  • 機関部周辺:2.0" (51mm)
  • 弾薬庫周辺:5.0" (127mm)
  • 機関部周辺:2.0" (51mm)
  • 弾薬庫周辺:3.0" (76mm)
  • 機関部周辺:2.0" (51mm)
  • 弾薬庫周辺:5.0" (127mm)
  • 機関部周辺:2.0" (51mm)
中甲板装甲 - - - - - - - - - -
下甲板装甲
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
  • 艦首部:2.5" (64mm)
  • 艦尾部:2.0" (51mm)
主砲塔
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:13.0" (330mm)
  • 側面:11.0" (279mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
主砲塔バーベット部 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm)
副砲ケースメイト部 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm) 6.0" (152mm)
司令塔
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:3.0" (76.2mm)
搭載火器 Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
主砲 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基
副砲 45口径15.2cm Mk.XII 単装砲:14基 45口径15.2cm Mk.XII 単装砲:14基 45口径15.2cm Mk.XII 単装砲:14基 45口径15.2cm Mk.XII 単装砲:14基 45口径15.2cm Mk.XII 単装砲:12基 45口径15.2cm Mk.XII 単装砲:12基 45口径15.2cm Mk.XII 単装砲:8基 45口径15.2cm Mk.XII 単装砲:10基 45口径15.2cm Mk.XII 単装砲:8基 45口径15.2cm Mk.XII 単装砲:8基
小火器 - - - - - - - - - -
対空火器 45口径7.6cm Mk.I 単装高角砲:2基 45口径7.6cm Mk.I 単装高角砲:2基 45口径7.6cm Mk.I 単装高角砲:2基 45口径7.6cm Mk.I 単装高角砲:2基
水雷兵装 53.3cm単装魚雷発射管 (水中固定式):4基 53.3cm単装魚雷発射管 (水中固定式):4基 53.3cm単装魚雷発射管 (水中固定式):4基 53.3cm単装魚雷発射管 (水中固定式):4基 53.3cm単装魚雷発射管:(舷側固定式) 4基 - - - - -
測距儀 / レーダー Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
主砲測距儀基線長 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - -
  • Type 284 (対水上):1基
  • Type 285 (対空):2基
  • Type 284 (対水上):1基
  • Type 285 (対空):2基
  • Type 282 (対空):2基
  • Type 284B (対水上):1基
  • Type 285 (対空):2基
  • Type 282 (対空):2基
  • Type 284B (対水上):1基
  • Type 285 (対空):2基
捜索レーダー - - - - - -
  • Type 273 (対水上):1基
  • Type 279 (対空):1基
  • Type 273 (対水上):1基
  • Type 279 (対空):1基
  • Type 273 (対水上):1基
  • Type 279 (対空):1基
Type 273(対水上):1基
ソナー - - - - - - - - - -
航空艤装 Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
計画搭載数 - - - - 水上偵察機:1機 - - - - -
カタパルト - - - - S-II-T型1基 - - - - -
乗員定数 Revenge /
Royal Soverign:
竣工時
Resolution /
Royal Oak:
竣工時
Ramillies:
竣工時
Revenge:
1918年頃
Royal Oak:
1936年改装後
(戦没時)
Revenge:
1939年頃
Revenge:
1944年頃
Resolution:
1944年頃
Ramillies:
1944年頃
Royal Sovereign:
1944年頃
定員 908名 909名 938名 1,240名 N/A 1,114名 N/A N/A N/A N/A
