イギリス海軍ヴァンガード級戦艦
Vanguard class Battleship

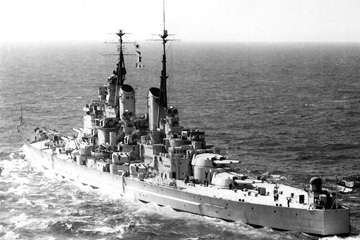

1.ヴァンガード Vanguard
略歴はこちら
寸法・排水量 竣工時 最終時
全長 248.31m 248.31m
水線長 243.82m 243.82m
最大幅 32.92m 32.92m
水線幅 32.92m 32.92m
吃水 10.69m N/A
常備排水量 46,102t N/A
満載排水量 51,420t N/A
機関関係 竣工時 最終時
主罐 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基
主機 パーソンズ式オールギヤードタービン:4基 パーソンズ式オールギヤードタービン:4基
軸数 4軸 4軸
出力 120,000shp (過負荷時:130,000shp) 120,000shp (過負荷時:130,000shp)
航続距離 12.0kt / 5,500nm 12.0kt / 5,500nm
速力 30.0kt (公試時:31.57kt) 30.0kt
燃料搭載量 重油:4,513t 重油:4,513t
装甲防御 竣工時 最終時
水線部舷側装甲
  • 弾薬庫周辺:13.71" (349mm)
  • 機関部周辺:12.75" (324mm)
  • 弾薬庫周辺:13.71" (349mm)
  • 機関部周辺:12.75" (324mm)
上部舷側装甲 - -
最上甲板装甲 - -
上甲板装甲
  • 弾薬庫周辺:5.88" (149mm)
  • 機関部周辺:4.90" (124mm)
  • 弾薬庫周辺:5.88" (149mm)
  • 機関部周辺:4.90" (124mm)
中甲板装甲 - -
下甲板装甲 - -
主砲塔
  • 前面:12.75" (324mm)
  • 側面:10.78" (274mm)
  • 後面:N/A
  • 天蓋:5.88" (149mm)
  • 前面:12.75" (324mm)
  • 側面:10.78" (274mm)
  • 後面:N/A
  • 天蓋:5.88" (149mm)
主砲塔バーベット部
  • 前後面:11.88" (300mm)
  • 側面:12.75" (324mm)
  • 前後面:11.88" (300mm)
  • 側面:12.75" (324mm)
副砲塔
  • 前面:1.96" (50mm)
  • 側面:1.96" (50mm)
  • 後面:1.96" (50mm)
  • 天蓋:1.96" (50mm)
  • 前面:1.96" (50mm)
  • 側面:1.96" (50mm)
  • 後面:1.96" (50mm)
  • 天蓋:1.96" (50mm)
副砲塔バーベット部 2.21" (56mm) 2.21" (56mm)
司令塔
  • 前面:2.94" (75mm)
  • 側面:2.45" (63mm)
  • 天蓋:0.98" (25mm)
  • 前面:2.94" (75mm)
  • 側面:2.45" (63mm)
  • 天蓋:0.98" (25mm)
搭載火器 竣工時 最終時
主砲 42口径38.1cm Mk.I 連装砲:4基 42口径38.1cm Mk.I 連装砲:4基
副砲 50口径13.3cm Mk.I 連装両用砲 8基 50口径13.3cm Mk.I 連装両用砲 8基
対空火器
測距儀 / レーダー 竣工時 最終時
主砲測距儀基線長
  • 艦橋側:9.17m
  • 砲塔側:7.47m ("B" / "X" / "Y" 砲塔)
  • 艦橋側:9.17m
  • 砲塔側:7.47m ("B" / "X" / "Y" 砲塔)
射撃指揮レーダー
  • Type 262 (対空):10基
  • Type 274 (対水上):2基
  • Type 275 (対空):4基
  • Type 262 (対空):10基
  • Type 274 (対水上):2基
  • Type 275 (対空):4基
捜索レーダー
  • Type 277 (対水上):1基
  • Type 293 (対水上):1基
  • Type 960 (対空):1基
  • Type 277 (対水上):1基
  • Type 293 (対水上):1基
  • Type 960 (対空):1基
ソナー - -
航空艤装 竣工時 最終時
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 最終時
定員 2,010名 N/A
