アメリカ海軍コネチカット級戦艦
Connecticut class Battleship

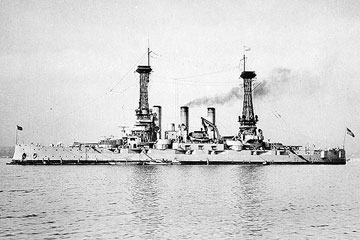

1.BB-18 コネチカット Connecticut
起工:1903年3月10日
進水:1904年9月29日
竣工:1906年9月29日
除籍:1923年11月10日
 2.BB-19 ルイジアナ Louisiana
起工:1903年2月7日
進水:1904年8月27日
竣工:1906年6月2日
除籍:1923年11月10日
3.BB-20 ヴァーモント Vermont
起工:1904年5月21日
進水:1905年8月31日
竣工:1907年3月4日
除籍:1923年11月10日
 4.BB-21 カンザス Kansas
起工:1904年2月10日
進水:1905年8月12日
竣工:1907年4月18日
除籍:1923年11月10日

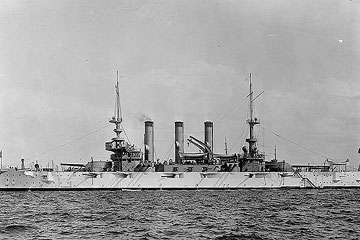

5.BB-22 ミネソタ Minnesota
起工:1903年10月27日
進水:1905年4月8日
竣工:1907年3月9日
除籍:1923年11月10日
 6.BB-25 ニュー・ハンプシャー New Hampshire
起工:1905年5月1日
進水:1906年6月30日
竣工:1908年3月19日
除籍:1923年11月10日
各艦の略歴はこちら
  • 艦首部:64mm (2.5in)
  • 艦尾部:70mm (2.75in)
 Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
全長 139.09m (456ft 4.0in) 139.09m (456ft 4.0in) 139.09m (456ft 4.0in) 139.09m (456ft 4.0in) 139.09m (456ft 4.0in) 139.09m (456ft 4.0in) 139.09m (456ft 4.0in)
水線長 137.16m (450ft 0.0in) 137.16m (450ft 0.0in) 137.16m (450ft 0.0in) 137.16m (450ft 0.0in) 137.16m (450ft 0.0in) 137.16m (450ft 0.0in) 137.16m (450ft 0.0in)
垂線間長 N/A N/A N/A N/A N/A N/A N/A
最大幅 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in)
水線幅 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in) 23.42m (76ft 10.0in)
吃水 7.91m (25ft 11.5in) N/A N/A N/A N/A N/A N/A
軽荷排水量 N/A N/A N/A N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A N/A N/A
常備排水量 16,256t (16,000LT) N/A N/A N/A N/A N/A N/A
満載排水量 17,983t (17,700LT) N/A N/A N/A N/A N/A N/A
機関関係 Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
主罐 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸 2軸 2軸
出力 16,500ihp 16,500ihp 16,500ihp 16,500ihp 16,500ihp 16,500ihp 16,500ihp
航続距離 10.0kt / 5,275nm 10.0kt / 5,275nm 10.0kt / 5,275nm N/A N/A N/A N/A
速力 18.0kt 18.0kt 18.0kt 18.0kt 18.0kt 18.0kt N/A
燃料搭載量 石炭:2,235t (2,200LT) 石炭:2,414t (2,376LT) 石炭:2,443t (2,405LT) 石炭:2,347t (2,310LT) 石炭:2,425t (2,387LT) 石炭:2,324t (2,287LT) 石炭:N/A
装甲防御 Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
水線部舷側装甲 279mm (11.0in) 279mm (11.0in) 279mm (11.0in) 279mm (11.0in) 279mm (11.0in) 279mm (11.0in) 279mm (11.0in)
上部舷側装甲 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in)
前後主隔壁 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in)
水雷隔壁 - - - - - - -
最上甲板装甲 - - - - - - -
上甲板装甲 - - - - - - -
中甲板装甲 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in)
下甲板装甲
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:76mm (3.0in)
  • 艦尾部:76mm (3.0in)
主砲塔
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
  • 前面:279mm (11.0in)
  • 側面:203mm (8.0in)
  • 後面:229mm (9.0in)
  • 天蓋:64mm (2.5in)
主砲塔バーベット部 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in)
中間砲塔
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
  • 前面:165mm (6.5in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:51mm (2.0in)
中間砲塔バーベット部 (両舷部) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in)
副砲ケースメイト部 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
 上部:178mm (7.0in)
  • 下部:152mm (6.0in)
司令塔
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
搭載火器 Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
主砲 Mk.5 45口径30.5cm (12.0in) 連装砲:2基 Mk.5 45口径30.5cm (12.0in) 連装砲:2基 Mk.5 45口径30.5cm (12.0in) 連装砲:2基 Mk.5 45口径30.5cm (12.0in) 連装砲:2基 Mk.5 45口径30.5cm (12.0in) 連装砲:2基 Mk.5 45口径30.5cm (12.0in) 連装砲:2基 Mk.5 45口径30.5cm (12.0in) 連装砲:2基
中間砲 Mk.6 45口径20.3cm (8.0in) 連装砲:4基 Mk.6 45口径20.3cm (8.0in) 連装砲:4基 Mk.6 45口径20.3cm (8.0in) 連装砲:4基 Mk.6 45口径20.3cm (8.0in) 連装砲:4基 Mk.6 45口径20.3cm (8.0in) 連装砲:4基 Mk.6 45口径20.3cm (8.0in) 連装砲:4基 Mk.6 45口径20.3cm (8.0in) 連装砲:4基
副砲 Mk.2 45口径17.8cm (7.0in) 単装砲:12基 Mk.2 45口径17.8cm (7.0in) 単装砲:12基 Mk.2 45口径17.8cm (7.0in) 単装砲:12基 Mk.2 45口径17.8cm (7.0in) 単装砲:12基 Mk.2 45口径17.8cm (7.0in) 単装砲:12基 Mk.2 45口径17.8cm (7.0in) 単装砲:12基 Mk.2 45口径17.8cm (7.0in) 単装砲:12基
小火器
  • Mk.2 50口径7.6cm (3.0in) 単装砲:20基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:4基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:20基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:20基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:20基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:12基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:2基
ミサイル兵装 - - - - - - -
対空火器 - - - - - - Mk.10 50口径7.6cm (3.0in) 単装高角砲:2基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:16本
対潜火器 - - - - - - -
機雷戦装備 - - - - - - -
測距儀 / レーダー Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - - -
捜索レーダー - - - - - - -
ソナー - - - - - - -
航空艤装 Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
計画搭載数 - - - - - - -
カタパルト - - - - - - -
乗員定数 Connecticut:竣工時 Louisiana:竣工時 Vermont:竣工時 Kansas:竣工時 Minnesota:竣工時 New Hampshire:竣工時 1919年頃
定員 827名 827名 881名 881名 881名 850名 N/A
