アメリカ海軍イリノイ級戦艦
Illinois class Battleship

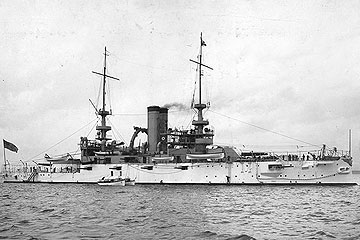

1.BB-7 イリノイ Illinois
起工:1897年2月10日
進水:1898年10月4日
竣工:1901年9月16日
移管・類別変更:1921年10月23日 (→ニューヨーク州海軍民兵、練習艦)
ハルナンバー変更・改名:1941年1月8日 (→IX-15、プレイリー・ステイト Prairie State)
除籍:1956年3月26日
2.BB-8 アラバマ Alabama
起工:1896年12月2日
進水:1898年5月18日
竣工:1900年10月16日
除籍:1921年9月15日

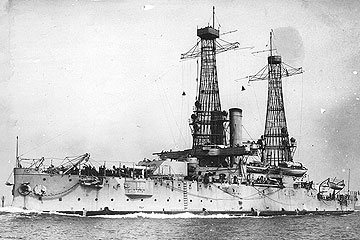

3.BB-9 ウィスコンシン Wisconsin
起工:1897年2月9日
進水:1898年11月26日
竣工:1901年2月4日
除籍:1921年7月1日
各艦の略歴はこちら
寸法・排水量 Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
全長 114.40m (375ft 4.0in) 114.40m (375ft 4.0in) 114.40m (375ft 4.0in) 114.40m (375ft 4.0in) 114.40m (375ft 4.0in) 114.40m (375ft 4.0in)
水線長 112.17m (368ft 0.0in) 112.17m (368ft 0.0in) 112.17m (368ft 0.0in) 112.17m (368ft 0.0in) 112.17m (368ft 0.0in) 112.17m (368ft 0.0in)
垂線間長 N/A N/A N/A N/A N/A N/A
最大幅 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in)
水線幅 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in) 22.02m (72ft 3.0in)
吃水 7.21m (23ft 8.0in) N/A 7.21m (23ft 8.0in) N/A N/A N/A
軽荷排水量 N/A N/A N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A N/A
常備排水量 11,750t (11,565LT) N/A 11,750t (11,565LT) N/A 11,839t (11,653LT) N/A
満載排水量 12,446t (12,250LT) N/A N/A N/A N/A N/A
機関関係 Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
主罐 円罐:8基 モッシャー式石炭専焼水管罐:8基 円罐:8基 円罐:8基 円罐:8基 円罐:8基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸 2軸
出力 10,000ihp N/A 10,000ihp 10,000ihp 10,000ihp 10,000ihp
航続距離 10.0kt / 4,190nm N/A 10.0kt / 4,190nm N/A 10.0kt / 4,190nm N/A
速力 15.0kt N/A 15.0kt 15.0kt 15.0kt 15.0kt
燃料搭載量 石炭:1,290t (1,270LT) N/A 石炭:1,377t (1,355LT) 石炭:1,377t (1,355LT) 石炭:1,331t (1,310LT) 石炭:1,331t (1,310LT)
装甲防御 Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
水線部舷側装甲 419mm (16.5in) 419mm (16.5in) 419mm (16.5in) 419mm (16.5in) 419mm (16.5in) 419mm (16.5in)
上部舷側装甲 N/A N/A N/A N/A N/A N/A
前後主隔壁 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
水雷隔壁 - - - - - -
最上甲板装甲 - - - - - -
上甲板装甲 - - - - - -
中甲板装甲 70mm (2.75in) 70mm (2.75in) 70mm (2.75in) 70mm (2.75in) 70mm (2.75in) 70mm (2.75in)
下甲板装甲 - - - - - -
主砲塔
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:76mm (3.0in)
主砲塔バーベット部 381mm (15.0in) 381mm (15.0in) 381mm (15.0in) 381mm (15.0in) 381mm (15.0in) 381mm (15.0in)
副砲ケースメイト部 140mm (5.5in) 140mm (5.5in) 140mm (5.5in) 140mm (5.5in) 140mm (5.5in) 140mm (5.5in)
司令塔
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:51mm (2.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:51mm (2.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:51mm (2.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:51mm (2.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:51mm (2.0in)
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:51mm (2.0in)
搭載火器 Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
主砲 Mk.1 35口径33.0cm (13.0in) 連装砲:2基 Mk.1 35口径33.0cm (13.0in) 連装砲:2基 Mk.1 35口径33.0cm (13.0in) 連装砲:2基 Mk.1 35口径33.0cm (13.0in) 連装砲:2基 Mk.1 35口径33.0cm (13.0in) 連装砲:2基 Mk.1 35口径33.0cm (13.0in) 連装砲:2基
副砲 Mk.3 40口径15.2cm (6.0in) 単装砲:14基 Mk.3 40口径15.2cm (6.0in) 単装砲:14基 Mk.3 40口径15.2cm (6.0in) 単装砲:14基 Mk.3 40口径15.2cm (6.0in) 単装砲:14基 Mk.3 40口径15.2cm (6.0in) 単装砲:14基 Mk.3 40口径15.2cm (6.0in) 単装砲:14基
小火器
  • Mk.1 50口径5.7cm (6pdr) 単装砲:16基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:7基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:4基
  • Mk.1 50口径5.7cm (6pdr) 単装砲:4基
  • Mk.1 50口径5.7cm (6pdr) 単装砲:16基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:7基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:4基
  • Mk.1 50口径5.7cm (6pdr) 単装砲:4基
  • Mk.1 50口径5.7cm (6pdr) 単装砲:16基
  • Mk.1 50口径3.7cm (1pdr) 単装砲:7基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:4基
  • Mk.1 50口径5.7cm (6pdr) 単装砲:4基
ミサイル兵装 - - - - - -
対空火器 - - - - - -
水雷兵装
  • 45.0cm単装魚雷発射管 (舷側固定式):4基
  • ↑45.0cm魚雷:8本
 -
  • 45.0cm単装魚雷発射管 (舷側固定式):4基
  • ↑45.0cm魚雷:8本
 -
  • 45.0cm単装魚雷発射管 (舷側固定式):4基
  • ↑45.0cm魚雷:8本
 -
対潜火器 - - - - - -
機雷戦装備 - - - - - -
測距儀 / レーダー Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - -
捜索レーダー - - - - - -
ソナー - - - - - -
航空艤装 Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
計画搭載数 - - - - - -
カタパルト - - - - - -
乗員定数 Illinois:竣工時 Illinois:近代化改装後 Alabama:竣工時 Alabama:1912年頃 Wisconsin:竣工時 Wisconsin:1912年頃
定員 536名 N/A 536名 N/A 531名 N/A
