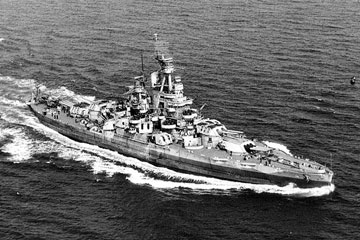

アメリカ海軍ネヴァダ級戦艦
Nevada class Battleship
1.BB-36 ネヴァダ Nevada
2.BB-37 オクラホマ Oklahoma
各艦の略歴はこちら
寸法・排水量 Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
全長 177.7m 177.7m 177.7m 177.7m 177.7m
水線長 175.3m 175.3m 175.6m 175.6m 175.6m
最大幅 29.1m 29.1m 32.9m 32.9m 32.9m
水線幅 29.1m 29.1m 32.9m 32.9m 32.9m
吃水 8.70m N/A 9.04m N/A N/A
基準排水量 N/A N/A 29,067t N/A N/A
常備排水量 27,500t N/A N/A N/A N/A
満載排水量 28,400t N/A 31,706t N/A 35,400t
機関関係 Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
主罐 ヤーロー式重油専焼水管罐:12基 バブコック & ウィルコックス式重油専焼水管罐:12基 ビューロウ・エクスプレス式重油専焼水管罐水管罐:6基 ビューロウ・エクスプレス式重油専焼水管罐水管罐:6基 ビューロウ・エクスプレス式重油専焼水管罐水管罐:6基
主機 カーチス式パーシャルギヤードタービン:2基 直立型四気筒三段膨張式レシプロ:2基 パーソンズ式オールギヤードタービン:2基 直立型四気筒三段膨張式レシプロ:2基 パーソンズ式オールギヤードタービン:2基
軸数 2軸 2軸 2軸 2軸 2軸
出力 26,500shp 24,800ihp 25,000shp 25,000ihp 25,000shp
航続距離 N/A N/A 10.0kt / 10,000nm N/A 10.0kt / 10,000nm
速力 20.5kt N/A 20.5kt 20.5kt 20.5kt
燃料搭載量 重油:2,030t 重油:2,030t 重油:6,274t 重油:N/A 重油:6,274t
装甲防御 Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
水線部舷側装甲 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm)
上部舷側装甲 - - - - -
最上甲板装甲 N/A N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A N/A
中甲板装甲 3.0" (76mm) 3.0" (76mm) 5.0" (127mm) 5.0" (127mm) 3.0" (76mm)
下甲板装甲 N/A N/A N/A N/A N/A
第一、第四主砲塔
  • 前面:18.0" (457mm)
  • 側面:10.0" (254mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:18.0" (457mm)
  • 側面:10.0" (254mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:18.0" (457mm)
  • 側面:10.0" (254mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:18.0" (457mm)
  • 側面:10.0" (254mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:18.0" (457mm)
  • 側面:10.0" (254mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
第二、第三主砲塔
  • 前面:16.0" (406mm)
  • 側面:9.0" (229mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:16.0" (406mm)
  • 側面:9.0" (229mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:16.0" (406mm)
  • 側面:9.0" (229mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:16.0" (406mm)
  • 側面:9.0" (229mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
  • 前面:16.0" (406mm)
  • 側面:9.0" (229mm)
  • 後面:N/A
  • 天蓋:5.0" (127mm)
主砲塔バーベット部 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm) 13.0" (330mm)
副砲ケースメイト部 N/A N/A N/A N/A N/A
司令塔
  • 前面:16.0" (406mm)
  • 側面:16.0" (406mm)
  • 天蓋:5.0" (127mm)
  • 前面:16.0" (406mm)
  • 側面:16.0" (406mm)
  • 天蓋:5.0" (127mm)
  • 前面:16.0" (406mm)
  • 側面:16.0" (406mm)
  • 天蓋:8.0" (203mm)
  • 前面:16.0" (406mm)
  • 側面:16.0" (406mm)
  • 天蓋:8.0" (203mm)
  • 前面:16.0" (406mm)
  • 側面:16.0" (406mm)
  • 天蓋:8.0" (203mm)
搭載火器 Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
主砲
  • 45口径35.6cm Mk.1 三連装砲:2基
  • 45口径35.6cm Mk.1 連装砲:2基
  • 45口径35.6cm Mk.1 三連装砲:2基
  • 45口径35.6cm Mk.1 連装砲:2基
  • 45口径35.6cm Mk.8 三連装砲:2基
  • 45口径35.6cm Mk.8 連装砲:2基
  • 45口径35.6cm Mk.8 三連装砲:2基
  • 45口径35.6cm Mk.8 連装砲:2基
  • 45口径35.6cm Mk.8 三連装砲:2基
  • 45口径35.6cm Mk.8 連装砲:2基
副砲 51口径12.7cm Mk.7 単装砲:21基 51口径12.7cm Mk.7 単装砲:21基 51口径12.7cm Mk.7 単装砲:12基 51口径12.7cm Mk.7 単装砲:12基 38口径12.7cm Mk.12 連装両用砲 8基
小火器 - - - - -
対空火器 - - 25口径12.7cm Mk.10 単装高角砲:8基 25口径12.7cm Mk.10 単装高角砲:8基
  • 40mm四連装機銃:10基
  • 20mm連装機銃:20基
  • 20mm単装機銃:5基
水雷兵装 53.3cm単装魚雷発射管 (水中固定式):2基 53.3cm単装魚雷発射管 (水中固定式):2基 - - -
測距儀 / レーダー Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
主砲測距儀基線長 N/A 艦橋側:N/A 艦橋側:N/A 艦橋側:N/A 艦橋側:N/A
射撃指揮レーダー - - - -
  • Mk.3 (対水上):1基
  • Mk.4 (対空):4基
捜索レーダー - - - -
  • SC (対空):1基
  • SG (対水上):1基
ソナー - - - - -
航空艤装 Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
計画搭載数 - - 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機
カタパルト - - 2基 2基 1基
乗員定数 Nevada:竣工時 Oklahoma:竣工時 Nevada:近代化改装後 Oklahoma:近代化改装後 Nevada:1945年頃
定員 864名 N/A 1,374名 N/A 1,301名以上
