 リアンダー級フリゲート ("12I"型フリゲート第一群)Leander class Frigate ("Type 12I" class Frigate 1st Group) |
|||
| 1.F109 リアンダー Leander
起工:1959年4月10日 進水:1961年6月28日 竣工:1963年3月27日 除籍:1987年4月 |
2.F114 エイジャックス Ajax
起工:1959年10月19日 進水:1962年8月16日 竣工:1963年12月10日 除籍:1985年5月31日 |
3.F104 ダイドー Dido
起工:1959年12月2日 進水:1961年12月22日 竣工:1963年9月18日 除籍:1983年7月18日 ↓ 再就役:1983年7月18日 ニュー･ジーランド海軍フリゲート サウスランド Southland |
4.F127 ペネロープ Penelope
起工:1961年3月14日 進水:1962年8月17日 竣工:1963年10月31日 除籍:1991年4月25日 ↓ 再就役:1991年4月25日 エクアドル海軍フリゲート FM-01 プレジデンテ・エロイ・アルファロ Presidente Eloy Alfaro |
| 5.F10 オーロラ Aurora
起工:1961年6月1日 進水:1962年8月16日 竣工:1963年12月10日 除籍:1987年4月28日 |
6.F15 ユーライアラス Euryalus
起工:1961年11月2日 進水:1963年6月6日 竣工:1964年9月16日 除籍:1989年3月31日 |
7.F18 ガラテア Galatea
起工:1961年12月29日 進水:1963年5月23日 竣工:1964年4月25日 除籍:1987年1月31日 |
8.F38 アリシューザ Arethusa
起工:1962年9月7日 進水:1963年11月5日 竣工:1965年11月24日 除籍:1989年4月4日 |
| 9.F39 ナイアド Naiad
起工:1962年10月30日 進水:1963年11月4日 竣工:1965年3月15日 除籍:1987年4月 |
10.F42 フィービ Phobe
起工:1963年6月3日 進水:1964年7月8日 竣工:1966年4月15日 除籍:1991年2月14日 |
11.F28 クレオパトラ Cleopatra
起工:1963年6月19日 進水:1964年3月25日 竣工:1966年1月4日 除籍:1992年1月31日 |
12.F45 ミネルヴァ Minerva
起工:1963年7月26日 進水:1964年12月19日 竣工:1966年5月14日 除籍:1992年3月 |
| 13.F40 シリアス Sirius
起工:1963年8月9日 進水:1964年12月19日 竣工:1966年6月15日 除籍:1993年2月27日 |
14.F52 ジュノー Juno
起工:1964年7月16日 進水:1965年11月24日 竣工:1967年7月18日 除籍:1992年11月4日 |

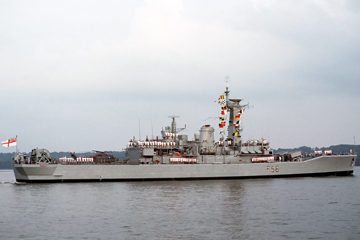

15.F56 アルゴノート Argonaut
起工:1964年11月27日 進水:1966年2月8日 竣工:1967年8月17日 除籍:1993年3月31日 |
16.F47 ダナエ Danae
起工:1964年12月16日 進水:1965年10月31日 竣工:1967年9月7日 除籍:1991年4月25日 ↓ 再就役:1991年4月25日 エクアドル海軍フリゲート FM-02 モラン・ヴァルヴェルデ Morán Valverde |
| 各艦の略歴はこちら | |||
| 寸法・排水量 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa:竣工時 | Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
|---|---|---|---|
| 全長 | 113.39m | 113.39m | 113.39m |
| 水線長 | N/A | N/A | N/A |
| 垂線間長 | N/A | N/A | N/A |
| 最大幅 | 12.50m | 12.50m | 12.50m |
| 水線幅 | N/A | N/A | N/A |
| 吃水 | 5.49m | 5.49m | 5.49m |
| 軽荷排水量 | N/A | N/A | N/A |
| 基準排水量 | 2,350t | 2,350t | 2,350t |
| 常備排水量 | N/A | N/A | N/A |
| 満載排水量 | 2,860t | 2,860t | 2,860t |
| 機関関係 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
| 主罐 | バブコック＆ウィルコックス式重油専焼水管罐:2基 | バブコック＆ウィルコックス式重油専焼水管罐:2基 | バブコック＆ウィルコックス式重油専焼水管罐:2基 |
| 主機 | ホワイト゠イングリッシュ・エレクトリック Y-100型オールギヤードタービンエンジン:2基 | ホワイト゠イングリッシュ・エレクトリック Y-100型オールギヤードタービンエンジン:2基 | ホワイト゠イングリッシュ・エレクトリック Y-136型オールギヤードタービンエンジン:2基 |
| 軸数 | 2軸 | 2軸 | 2軸 |
| 出力 | 30,000shp | 30,000shp | 30,000shp |
| 航続距離 | 15.0kt / 4,000nm | 15.0kt / 4,000nm | 15.0kt / 4,000nm |
| 速力 | 28.0kt | 28.0kt | 28.0kt |
| 燃料搭載量 | 重油:460t | 重油:460t | 重油:460t |
| 装甲防御 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
| 水線部舷側装甲 | - | - | - |
| 上部舷側装甲 | - | - | - |
| 最上甲板装甲 | - | - | - |
| 上甲板装甲 | - | - | - |
| 主甲板装甲 | - | - | - |
| 中甲板装甲 | - | - | - |
| 下甲板装甲 | - | - | - |
| 主砲楯 | - | - | - |
| 司令塔 | - | - | - |
| 搭載火器 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
| 主砲 | Mk.6 45口径11.3cm連装両用砲:1基 | Mk.6 45口径11.3cm連装両用砲:1基 | Mk.6 45口径11.3cm連装両用砲:1基 |
| 小火器 | - | - | - |
| ミサイル兵装 | - |
|
|
| 対空火器 | Mk.9 60口径40mm単装機銃:2基 | - | - |
| 水雷兵装 | - | - | - |
| 対潜火器 | A/S Mk.10 リンボー 30.5cm三連装対潜臼砲:1基 | A/S Mk.10 リンボー 30.5cm三連装対潜臼砲:1基 | A/S Mk.10 リンボー 30.5cm三連装対潜臼砲:1基 |
| 機雷戦装備 | - | - | - |
| 測距儀 / レーダー | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
| 射撃指揮装置 |
|
|
|
| 射撃指揮レーダー | Type 903 (MRS-3と連接):1組 | Type 904 (MRS-3と連接):1組 | Type 904 (MRS-3と連接):1組 |
| 捜索レーダー |
|
|
|
| ソナー |
|
|
|
| 航空艤装 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
| 計画搭載数 | ウェストランド ワスプ 哨戒ヘリコプター:1機 | ウェストランド ワスプ 哨戒ヘリコプター:1機 | ウェストランド ワスプ 哨戒ヘリコプター:1機 |
| カタパルト | - | - | - |
| 乗員定数 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Leander / Ajax / Dido / Penelope / Aurora / Euryalus / Galatea / Arethusa / Naiad / Cleopatra:竣工時 | Pheobe / Minerva / Sirius / Juno / Argonaut / Danae:竣工時 |
| 定員 | 257名 | 257名 | 257名 |
