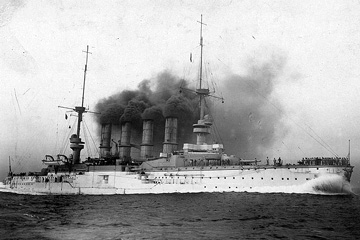

ドイツ海軍シャルンホルスト級装甲巡洋艦
Scharnhorst class Armoured Cruiser
1.シャルンホルスト Scharnhorst
2.グナイゼナウ Gneisenau
各艦の略歴はこちら
寸法・排水量 竣工時
全長 144.6m
水線長 143.8m
垂線間長 N/A
最大幅 21.6m
水線幅 N/A
吃水 8.17m
軽荷排水量 N/A
基準排水量 N/A
常備排水量 11,616t
満載排水量 12,985t
機関関係 竣工時
主罐 シュルツ・ソーニクロフト (海軍) 式石炭専焼水管罐:18基
主機 直立型三気筒三段膨張式レシプロ:3基
軸数 3軸
出力 26,000ihp
航続距離 12.0kt / 5,120nm
速力 22.5kt
燃料搭載量 石炭:2,000t
装甲防御 竣工時
水線部舷側装甲 150mm
上部舷側装甲 80mm
水雷隔壁 N/A
最上甲板装甲 -
上甲板装甲 N/A
中甲板装甲
  • 舷側外板接続部:40mm (傾斜)
  • 艦中央部:35mm
下甲板装甲 -
主砲塔 (連装砲塔)
  • 前面:170mm
  • 側面:170mm
  • 後面:170mm
  • 天蓋:30mm
主砲塔 (単装砲塔)
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:40mm
主砲塔バーベット部 N/A
副砲ケースメイト部 150mm
司令塔
  • 前面:200mm
  • 側面:200mm
  • 後面:200mm
  • 天蓋:30mm
搭載火器 竣工時
主砲
  • 37口径20.91cm SK L/40 連装砲:2基
  • 37口径20.91cm SK L/40 単装砲:4基
副砲 37口径14.91cm SK L/40 単装砲:6基
小火器
  • 32口径8.8cm SK L/35 単装砲:18基
  • 79口径7.9mm単装機銃:4基
対空火器 -
水雷兵装 45.0cm単装魚雷発射管 (水中固定式):4基
対潜火器 -
測距儀 / レーダー 竣工時
射撃指揮装置 -
射撃指揮レーダー -
捜索レーダー -
ソナー -
航空艤装 竣工時
計画搭載数 -
カタパルト -
乗員定数 竣工時
定員 764名
