イギリス海軍インヴィンシブル級軽航空母艦
Invincible class Light Aircraft Carrier

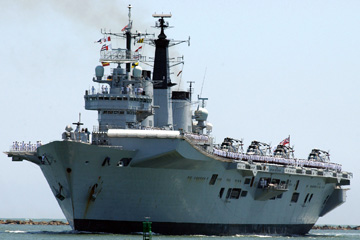

1.R05 インヴィンシブル Invincible
起工:1973年7月20日
進水:1977年5月3日
竣工:1980年7月11日
除籍:2010年9月
2.R06 イラストリアス Illustrious
起工:1976年10月7日
進水:1978年12月14日
竣工:1982年6月20日
除籍:2016年8月
3.R07 アーク・ロイヤル Ark Royal
起工:1978年12月14日
進水:1981年6月4日
竣工:1985年11月1日
除籍:2012年9月
各艦の略歴はこちら
寸法・排水量 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
全長 206.35m (677ft 0.0in) 206.35m (677ft 0.0in) 206.35m (677ft 0.0in) 209.03m (685ft 9.6in) 209.03m (685ft 9.6in) 209.03m (685ft 9.6in)
水線長 N/A N/A N/A N/A N/A N/A
垂線間長 192.63m (632ft 0.0in) 192.63m (632ft 0.0in) 192.63m (632ft 0.0in) 192.63m (632ft 0.0in) 192.63m (632ft 0.0in) 192.63m (632ft 0.0in)
最大幅 35.05m (115ft 0.0in) 35.05m (115ft 0.0in) 35.05m (115ft 0.0in) 35.05m (115ft 0.0in) 35.05m (115ft 0.0in) 35.05m (115ft 0.0in)
水線幅 27.43m (90ft 0.0in) 27.43m (90ft 0.0in) 27.43m (90ft 0.0in) 27.43m (90ft 0.0in) 27.43m (90ft 0.0in) 27.43m (90ft 0.0in)
吃水 満載時:7.32m (24ft 0.0in) N/A N/A N/A N/A N/A
基準排水量 16,257t (16,000LT) N/A N/A N/A N/A N/A
常備排水量 N/A N/A N/A N/A N/A N/A
満載排水量 19,813t (19,500LT) N/A N/A N/A N/A N/A
機関関係 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
主罐 - - - - - -
主機 (COGAG方式) ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:4基 ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:4基 ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:4基 ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:4基 ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:4基 ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:4基
軸数 2軸 2軸 2軸 2軸 2軸 2軸
出力 97,000shp 97,000shp 97,000shp 97,000shp 97,000shp 97,000shp
航続距離 18.0kt / 7,000nm 18.0kt / 7,000nm 18.0kt / 7,000nm 18.0kt / 7,000nm 18.0kt / 7,000nm 18.0kt / 7,000nm
速力 28.0kt 28.0kt 28.0kt 28.0kt 28.0kt 28.0kt
燃料搭載量 軽質油:N/A 軽質油:N/A 軽質油:N/A 軽質油:N/A 軽質油:N/A 軽質油:N/A
装甲防御 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
水線部舷側装甲 - - - - - -
格納庫部舷側装甲 - - - - - -
水雷隔壁 - - - - - -
飛行甲板装甲 - - - - - -
格納庫甲板装甲 - - - - - -
装甲甲板装甲 - - - - - -
搭載火器 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
主砲 - - - - - -
副砲 - - - - - -
小火器 - GAM-B01 90口径20mm単装機銃:2基 GAM-B01 90口径20mm単装機銃:2基 GAM-B01 90口径20mm単装機銃:2基 GAM-B01 90口径20mm単装機銃:2基 GAM-B01 90口径20mm単装機銃:2基
ミサイル兵装
  • 連装ミサイル発射機:1基
  • ↑GWS-30 シー・ダート 対空ミサイル:36発
  • 連装ミサイル発射機:1基
  • ↑GWS-30 シー・ダート 対空ミサイル:36発
  • 連装ミサイル発射機:1基
  • ↑GWS-30 シー・ダート 対空ミサイル:36発
 - - -
対空火器 - Mk.15 ファランクス 76口径20mm六銃身機銃 (CIWS):2基 Mk.15 ファランクス 76口径20mm六銃身機銃 (CIWS):3基 ゴールキーパー 80口径30mm七銃身機銃 (CIWS):3基 ゴールキーパー 80口径30mm七銃身機銃 (CIWS):3基 ゴールキーパー 80口径30mm七銃身機銃 (CIWS):3基
水雷兵装 - - - - - -
対潜火器 - - - - - -
機雷戦装備 - - - - - -
測距儀 / レーダー Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
射撃指揮装置
  • ADAWS 10 (戦術情報処理装置):1組
  • Type 909 (対空ミサイル用):1組
  • ADAWS 10 (戦術情報処理装置):1組
  • Type 909 (対空ミサイル用):1組
  • ADIMP (戦術情報処理装置):1組
  • Type 909 (対空ミサイル用):1組
 ADAWS 10 (戦術情報処理装置):1組 ADIMP (戦術情報処理装置):1組 ADIMP (戦術情報処理装置):1組
射撃指揮レーダー Type 909と統合:1組
  • Type 909と統合:1組
  • Mk.90 FCR (ファランクスと統合):2組
  • Type 909と統合:1組
  • Mk.90 FCR (ファランクスと統合):3組
 Flycatcher (ゴールキーパーと統合):3組 Flycatcher (ゴールキーパーと統合):3組 Flycatcher (ゴールキーパーと統合):3組
捜索レーダー
  • Type 992R (対空 / 対水上):1組
  • Type 1006 (対水上 / 航海):2組
  • Type 1022 (対空 / 対水上):1組
  • Type 992R (対空 / 対水上):1組
  • Type 1006 (対水上 / 航海):2組
  • Type 1022 (対空 / 対水上):1組
  • Type 992R (対空 / 対水上):1組
  • Type 1006 (対水上 / 航海):2組
  • Type 1022 (対空 / 対水上):1組
  • Type 996 (対空、三次元式):1組
  • Type 1007 (対水上 / 航海):2組
  • Type 1008 (対水上 / 航海):1組
  • Type 1022 (対空 / 対水上):1組
  • Type 996 (対空、三次元式):1組
  • Type 1007 (対水上 / 航海):2組
  • Type 1008 (対水上 / 航海):1組
  • Type 1022 (対空 / 対水上):1組
  • Type 996 (対空、三次元式):1組
  • Type 1007 (対水上 / 航海):2組
  • Type 1008 (対水上 / 航海):1組
  • Type 1022 (対空 / 対水上):1組
ソナー Type 184M (捜索用、艦底装備式):1組 Type 184M (捜索用、艦底装備式):1組 Type 184M (捜索用、艦底装備式):1組 Type 2016 (捜索用、艦底装備式):1組 Type 2016 (捜索用、艦底装備式):1組 Type 2016 (捜索用、艦底装備式):1組
航空艤装 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
飛行甲板有効長 167.64m × 19.81m (550ft 0.0in × 65ft 0.0in) 167.64m × 19.81m (550ft 0.0in × 65ft 0.0in) 167.64m × 19.81m (550ft 0.0in × 65ft 0.0in) N/A N/A N/A
格納庫 152.40m × 22.56m × 6.10m (500ft 0.0in × 74ft 0.0in × 20ft 0.0in) 152.40m × 22.56m × 6.10m (500ft 0.0in × 74ft 0.0in × 20ft 0.0in) 152.40m × 22.56m × 6.10m (500ft 0.0in × 74ft 0.0in × 20ft 0.0in) 152.40m × 22.56m × 6.10m (500ft 0.0in × 74ft 0.0in × 20ft 0.0in) 152.40m × 22.56m × 6.10m (500ft 0.0in × 74ft 0.0in × 20ft 0.0in) 152.40m × 22.56m × 6.10m (500ft 0.0in × 74ft 0.0in × 20ft 0.0in)
計画搭載数
  • ホーカー・シドレー シー・ハリアー FRS.1 艦上戦闘攻撃機:5機
  • ウェストランド シー・キング HAS.3 哨戒ヘリコプター:9機
  • ホーカー・シドレー シー・ハリアー FRS.1 艦上戦闘攻撃機:10機
  • ウェストランド シー・キング HAS.3 哨戒ヘリコプター:9機
  • ウェストランド シー・キング AEW.2 早期警戒ヘリコプター:2機
  • ホーカー・シドレー シー・ハリアー FRS.1 艦上戦闘攻撃機:8機
  • ウェストランド シー・キング HAS.5 哨戒ヘリコプター:9機
  • ウェストランド シー・キング AEW.2 早期警戒ヘリコプター:2機
  • ホーカー・シドレー シー・ハリアー FA.2 艦上戦闘攻撃機:8機
  • ウェストランド シー・キング HAS.5 哨戒ヘリコプター:8機
  • ウェストランド シー・キング AEW.2A 早期警戒ヘリコプター:3機
  • ホーカー・シドレー シー・ハリアー FA.2 艦上戦闘攻撃機:6機
  • BAe ハリアー GR.7 戦闘攻撃機:4機
  • アグスタウェストランド マーリン HM.1 哨戒ヘリコプター:6機
  • ウェストランド シー・キング AEW.2A 早期警戒ヘリコプター:3機
  • 各種ヘリコプター:計22機
  • ↑アグスタ・ウェストランド マーリン HM.1 輸送ヘリコプター
  • ↑ボーイング・バートル チヌーク HC.2 輸送ヘリコプター
  • ↑アグスタ・ウェストランド アパッチ AH.1 攻撃ヘリコプター
  • ↑ウェストランド シー・キング HAS.6 哨戒ヘリコプター
  • ↑ウェストランド シー・キング ASaC.7 早期警戒ヘリコプター
エレベーター
  • 前部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 後部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 前部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 後部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 前部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 後部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 前部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 後部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 前部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 後部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 前部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
  • 後部 (16.67m × 9.65m (54ft 8.0in × 31ft 8.0in) / 16.0t):1基
着艦制動装置 - - - - - -
カタパルト - (スキージャンプ:6.5°) - (スキージャンプ:7.0°) - (スキージャンプ:12.0°) - (スキージャンプ:12.0°) - (スキージャンプ:12.0°) - (スキージャンプ:13.0°)
航空燃料搭載量 ジェット燃料:1,000t ジェット燃料:1,000t ジェット燃料:1,000t ジェット燃料:1,000t ジェット燃料:1,000t ジェット燃料:1,000t
両用戦能力 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
ウェルデッキ - - - - - -
車両デッキ - - - - - -
輸送人員 - - - - - 960名
乗員定数 Invincible:竣工時 Illustrious:竣工時 Ark Royal:竣工時 Invincible:2000年頃 Ark Royal:2005年頃 Illustrious:2011年頃
定員 1,100名 1,100名 1,100名 N/A N/A N/A
