筑波型巡洋戦艦 Tsukuba class Battlecruiser

筑波型巡洋戦艦
Tsukuba class Battlecruiser

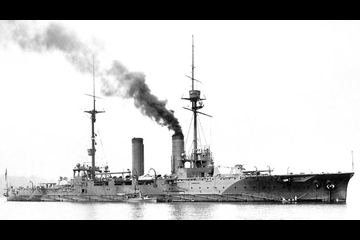

1.筑波 Tsukuba

起工:1905年1月14日
進水:1905年12月26日
竣工:1907年1月14日
戦没:1917年1月14日 (爆発事故)

2.生駒 Ikoma

起工:1905年3月15日
進水:1906年4月9日
竣工:1908年3月24日
除籍:1923年9月20日

寸法・排水量	筑波:竣工時	生駒:竣工時	生駒:1919年頃
全長	137.1m	137.1m	137.1m
水線長	N/A	N/A	N/A
垂線間長	134.1m	134.1m	134.1m
最大幅	23.0m	22.8m	22.8m
水線幅	N/A	N/A	N/A
吃水	8.0m	N/A	N/A
基準排水量	N/A	N/A	N/A
常備排水量	13,750t	N/A	N/A
満載排水量	15,400t	N/A	N/A
機関関係	筑波:竣工時	生駒:竣工時	生駒:1919年頃
主罐	宮原式石炭専焼水管罐:20基	宮原式炭油混焼水管罐:20基	宮原式炭油混焼水管罐:20基
主機	直立型四気筒三段膨張式レシプロエンジン:2基	直立型四気筒三段膨張式レシプロエンジン:2基	直立型四気筒三段膨張式レシプロエンジン:2基
軸数	2軸	2軸	2軸
出力	20,500ihp	20,500ihp	20,500ihp
航続距離	10.0kt / 9,000nm	10.0kt / 9,000nm	10.0kt / 9,000nm
速力	20.5kt	20.5kt	20.5kt
燃料搭載量	石炭:2000t	石炭:1,911t 重油:160t	石炭:1,911t 重油:160t
装甲防御	筑波:竣工時	生駒:竣工時	生駒:1919年頃
水線部舷側装甲	178mm (7.0in)	178mm (7.0in)	178mm (7.0in)
上部舷側装甲	127mm (5.0in)	127mm (5.0in)	127mm (5.0in)
水雷隔壁	-	-	-
最上甲板装甲	-	-	-
上甲板装甲	-	-	-
中甲板装甲	51mm (2.0in)	51mm (2.0in)	51mm (2.0in)
下甲板装甲	-	-	-
主砲塔	前面:178mm (7.0in) 側面:178mm (7.0in) 後面:N/A 天蓋:76mm (3.0in)	前面:178mm (7.0in) 側面:178mm (7.0in) 後面:N/A 天蓋:76mm (3.0in)	前面:178mm (7.0in) 側面:178mm (7.0in) 後面:N/A 天蓋:76mm (3.0in)
主砲塔バーベット部	N/A	N/A	N/A
副砲ケースメイト部	N/A	N/A	N/A
司令塔	前面:229mm (9.0in) 側面:229mm (9.0in) 天蓋:N/A	前面:229mm (9.0in) 側面:229mm (9.0in) 天蓋:N/A	前面:229mm (9.0in) 側面:229mm (9.0in) 天蓋:N/A
搭載火器	筑波:竣工時	生駒:竣工時	生駒:1919年頃
主砲	四一式 45口径30.5cm連装砲:2基	四一式 45口径30.5cm連装砲:2基	四一式 45口径30.5cm連装砲:2基
副砲	四一式 45口径15.2cm単装砲:12基四一式 40口径12.0cm単装砲:12基	四一式 45口径15.2cm単装砲:12基四一式 40口径12.0cm単装砲:12基	四一式 45口径15.2cm単装砲:10基四一式 40口径12.0cm単装砲:8基
小火器	四一式 40口径7.6cm単装砲:4基	四一式 40口径7.6cm単装砲:4基	四一式 40口径7.6cm単装砲:4基
ミサイル兵装	-	-	-
対空火器	-	-	三年式 40口径7.6cm単装高角砲:2基
水雷兵装	45.0cm単装魚雷発射管 (水中固定式):3基 ↑45.0cm魚雷:N/A	45.0cm単装魚雷発射管 (水中固定式):3基 ↑45.0cm魚雷:N/A	45.0cm単装魚雷発射管 (水中固定式):3基 ↑45.0cm魚雷:N/A
対潜火器	-	-	-
機雷戦装備	-	-	-
測距儀 / レーダー	筑波:竣工時	生駒:竣工時	生駒:1919年頃
射撃指揮装置	N/A	N/A	N/A
射撃指揮レーダー	-	-	-
捜索レーダー	-	-	-
ソナー	-	-	-
航空艤装	筑波:竣工時	生駒:竣工時	生駒:1919年頃
計画搭載数	-	-	-
カタパルト	-	-	-
乗員定数	筑波:竣工時	生駒:竣工時	生駒:1919年頃
定員	879名	N/A	N/A
