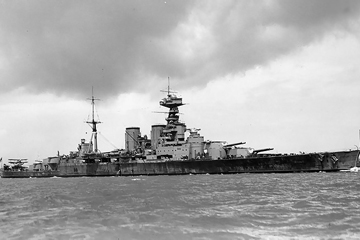

イギリス海軍フッド ("アドミラル") 級巡洋戦艦
Hood ("Admiral") class Battlecruiser
1.フッド Hood
起工:1916年5月31日
建造中断:1916年6月
再起工:1916年9月1日
進水:1918年8月22日
竣工:1920年5月15日
戦没:1941年5月24日 (水上戦)
※2.ロドネー Rodney
起工:1916年11月9日
進水:-
竣工:-
建造中断:1917年3月9日
建造中止:1919年2月27日
※3.ハウ Howe
起工:1916年10月16日
進水:-
竣工:-
建造中断:1917年3月9日
建造中止:1919年2月27日
※4.アンソン Anson
起工:1916年10月9日
進水:-
竣工:-
建造中断:1917年3月9日
建造中止:1919年2月27日
※ = 建造中止
各艦の略歴はこちら
寸法・排水量 計画時 (当初起工時) 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
全長 262.13m (860ft 0.0in) 262.13m (860ft 0.0in) 262.13m (860ft 0.0in) 262.13m (860ft 0.0in) 262.13m (860ft 0.0in) 262.13m (860ft 0.0in)
水線長 N/A N/A N/A N/A N/A N/A
垂線間長 246.89m (810ft 0.0in) 246.89m (810ft 6.0in) 246.89m (810ft 6.0in) 246.89m (810ft 6.0in) 246.89m (810ft 6.0in) 246.89m (810ft 6.0in)
最大幅 31.70m (104ft 0.0in) 32.08m (105ft 3.0in) 32.08m (105ft 3.0in) 32.08m (105ft 3.0in) 32.08m (105ft 3.0in) N/A
水線幅 31.70m (104ft 0.0in) 31.70m (104ft 0.0in) 31.70m (104ft 0.0in) 31.70m (104ft 0.0in) 31.70m (104ft 0.0in) N/A
吃水 常備時:8.99m (29ft 6.0in)
  • 常備時:8.92m (29ft 3.0in)
  • 満載時:9.75m (32ft 0.0in)
N/A 満載時:10.21m (33ft 6.0in) N/A N/A
基準排水量 N/A 41,785t (41,125LT) 42,712t (42,037LT) 43,357t (42,672LT) N/A N/A
常備排水量 36,832t (36,250LT) 43,355t (42,670LT) 46,426t (45,693LT) N/A N/A N/A
満載排水量 N/A 47,429t (46,680LT) 48,770t (48,000LT) 49,431t (48,650LT) 49,136t (48,360LT) N/A
機関関係 計画時 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
主罐 ヤーロー式重油専焼水管罐:24基 ヤーロー式重油専焼水管罐:24基 ヤーロー式重油専焼水管罐:24基 ヤーロー式重油専焼水管罐:24基 ヤーロー式重油専焼水管罐:24基 アドミラルティ三胴式重油専焼水管罐:N/A
主機 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸
出力 144,000shp 144,000shp (公試時:151,280hp) 144,000shp 144,000shp 144,000shp N/A
航続距離 N/A 12.0kt / 6,400nm 12.0kt / 6,400nm 12.0kt / 6,400nm 12.0kt / 6,400nm N/A
速力 32.0kt 31.0kt (公試時:32.07kt) 31.0kt 29.0kt 29.0kt N/A
燃料搭載量 重油:N/A 重油:4,064t (4,000LT) 重油:4,064t (4,000LT) 重油:4,064t (4,000LT) 重油:4,064t (4,000LT) 重油:N/A
装甲防御 計画時 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
水線部舷側装甲 203mm (8.0in) / 傾斜:12.0° 305mm (12.0in) / 傾斜:12.0° 305mm (12.0in) / 傾斜:12.0° 305mm (12.0in) / 傾斜:12.0° 305mm (12.0in) / 傾斜:12.0° 305mm (12.0in) / 傾斜:12.0°
上部舷側装甲 127mm (5.0in) / :傾斜:12.0° 178mm (7.0in) / 傾斜:12.0° 178mm (7.0in) / 傾斜:12.0° 178mm (7.0in) / 傾斜:12.0° 178mm (7.0in) / 傾斜:12.0° 305mm (12.0in) / 傾斜:12.0°
水雷隔壁 N/A N/A N/A N/A N/A N/A
最上甲板装甲 38mm (1.5in) 51mm (2.0in) 51mm (2.0in) 51mm (2.0in) 51mm (2.0in) 51mm (2.0in)
上甲板装甲 25mm (1.0in) 51mm (2.0in) 51mm (2.0in) 51mm (2.0in) 51mm (2.0in) 51mm (2.0in)
中甲板装甲 38mm (1.5in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in)
  • 弾薬庫周辺:127mm (5.0in)
  • 機関部周辺:102mm
下甲板装甲
  • 艦首部:51mm (2.0in)
  • 艦尾部:51mm (2.0in)
  • 艦首部:51mm (2.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:51mm (2.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:51mm (2.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:51mm (2.0in)
  • 艦尾部:76mm (3.0in)
  • 艦首部:51mm (2.0in)
  • 艦尾部:76mm (3.0in)
主砲塔
  • 前面:11.0" (279mm)
  • 側面前方:N/A
  • 側面後方:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:15.0" (381mm)
  • 側面前方:305mm (12.0in)
  • 側面後方:279mm (11.0in)
  • 後面:11.0" (279mm)
  • 天蓋:127mm (5.0in)
  • 前面:15.0" (381mm)
  • 側面前方:305mm (12.0in)
  • 側面後方:279mm (11.0in)
  • 後面:11.0" (279mm)
  • 天蓋:127mm (5.0in)
  • 前面:15.0" (381mm)
  • 側面前方:305mm (12.0in)
  • 側面後方:279mm (11.0in)
  • 後面:11.0" (279mm)
  • 天蓋:127mm (5.0in)
  • 前面:15.0" (381mm)
  • 側面前方:305mm (12.0in)
  • 側面後方:279mm (11.0in)
  • 後面:11.0" (279mm)
  • 天蓋:127mm (5.0in)
  • 前面:15.0" (381mm)
  • 側面前方:305mm (12.0in)
  • 側面後方:279mm (11.0in)
  • 後面:11.0" (279mm)
  • 天蓋:127mm (5.0in)
主砲塔バーベット部 229mm (9.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
副砲ケースメイト部 N/A N/A N/A N/A N/A -
司令塔
  • 前面:254mm (10.0in)
  • 側面:254mm (10.0in)
  • 天蓋:N/A
  • 前面:9.0"~11.0" (228~279mm)
  • 側面:9.0"~11.0" (228~279mm)
  • 天蓋:N/A
  • 前面:9.0"~11.0" (228~279mm)
  • 側面:9.0"~11.0" (228~279mm)
  • 天蓋:N/A
  • 前面:9.0"~11.0" (228~279mm)
  • 側面:9.0"~11.0" (228~279mm)
  • 天蓋:N/A
  • 前面:9.0"~11.0" (228~279mm)
  • 側面:9.0"~11.0" (228~279mm)
  • 天蓋:N/A
  • 前面:76mm (3.0in)
  • 側面:76mm (3.0in)
  • 天蓋:N/A
搭載火器 計画時 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
主砲 BL Mk.I 42口径38.1cm (15.0in) 連装砲:4基 BL Mk.I 42口径38.1cm (15.0in) 連装砲:4基 BL Mk.I 42口径38.1cm (15.0in) 連装砲:4基 BL Mk.I 42口径38.1cm (15.0in) 連装砲:4基 BL Mk.I 42口径38.1cm (15.0in) 連装砲:4基 BL Mk.I 42口径38.1cm (15.0in) 連装砲:4基
副砲 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:12基 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:12基 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:12基 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:12基 - QF Mk.I 50口径13.3cm (5.25in) 連装両用砲:8基
小火器 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 - - - -
ミサイル兵装 - - - - - -
対空火器 - QF Mk.V 45口径10.2cm (4.0in) 単装高角砲:4基 QF Mk.VIII (銃架:Mk.VI) 39口径40mm (2pdr) 八連装ポムポム砲:6基
水雷兵装
  • 53.3cm (21.0in) 単装魚雷発射管 (水上固定式):8基
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水上固定式):4基
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水上固定式):4基
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm (21.0in) 魚雷:N/A
-
対潜火器 - - - - - -
機雷戦装備 - - - - - -
測距儀 / レーダー 計画時 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
射撃指揮装置
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:9.1m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:4.7m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:9.1m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:4.7m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:9.1m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:4.7m、主砲塔側測距儀:9.1m):1組
  • HACS Mk.I (10.2cm砲用):1組
  • PomPom Director (ポムポム砲用):2組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:9.1m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:4.7m、主砲塔側測距儀:9.1m):1組
  • HACS Mk.III (10.2cm砲用):2組
  • HACS Mk.I (10.2cm砲用):1組
  • PomPom Director (ポムポム砲用):3組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:9.1m、主砲塔側測距儀:9.1m):1組
  • Dreyer Fire Control Table (38.1cm砲用、FCT側測距儀:4.7m、主砲塔側測距儀:9.1m):1組
  • HACS Mk.III (10.2cm砲用):2組
  • HACS Mk.I (10.2cm砲用):1組
  • PomPom Director (ポムポム砲用):3組
N/A
射撃指揮レーダー - - - - Type 284 (Dreyer FCTと連接):1組 N/A
捜索レーダー - - - - Type 279M (対空 / 対水上):1組 N/A
ソナー - - - - - N/A
航空艤装 計画時 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
計画搭載数 - - 水上機:2機 - - 水上機:2機
カタパルト - - F-IV-H型:1基 - - D-III-H型:1基
乗員定数 計画時 竣工時 1931年改装後 1939年改装後 最終時 1938年大改装案
定員 N/A 1,475名 N/A N/A 1,422名 N/A
