.png){kind=small} バイエルン級戦艦Bayern class Battleship |

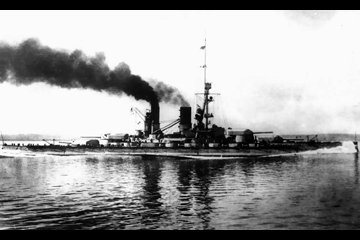

| 1.バイエルン Bayern
起工:1913年12月22日 進水:1915年2月18日 竣工:1916年7月15日 自沈:1919年6月21日 |

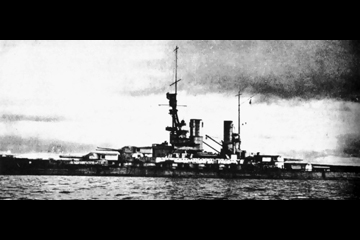

| 2.バーデン Baden
起工:1913年12月20日 進水:1915年10月30日 竣工:1917年3月14日 被捕獲:1919年6月21日 |
| 各艦の略歴はこちら |
| 寸法・排水量 | 竣工時 | 1917年頃 |
|---|---|---|
| 全長 | 180.0m | 180.0m |
| 水線長 | 179.4m | 179.4m |
| 垂線間長 | N/A | N/A |
| 最大幅 | 30.0m | 30.0m |
| 水線幅 | N/A | N/A |
| 吃水 |
|
N/A |
| 基準排水量 | N/A | N/A |
| 常備排水量 | 28,530t | N/A |
| 満載排水量 | 32,200t | N/A |
| 機関関係 | 竣工時 | 1917年頃 |
| 主罐 |
|
|
| 主機 | ブラウン゠カーチス式直結タービンエンジン:3基 | ブラウン゠カーチス式直結タービンエンジン:3基 |
| 軸数 | 3軸 | 3軸 |
| 出力 | 48,000shp (公試時:55,967～56,275shp) | 48,000shp |
| 航続距離 | 12.0kt / 5,000nm | 12.0kt / 5,000nm |
| 速力 | 21.0kt (公試時:22.0kt) | 21.0kt |
| 燃料搭載量 |
|
|
| 装甲防御 | 竣工時 | 1917年頃 |
| 水線部舷側装甲 | 350mm | 350mm |
| 上部舷側装甲 | 250mm | 250mm |
| 水雷隔壁 | 50mm + 30mm | 50mm + 30mm |
| 最上甲板装甲 |
|
|
| 上甲板装甲 | 25～30mm | 25～30mm |
| 中甲板装甲 | - | - |
| 下甲板装甲 | 30mm | 30mm |
| 主砲塔 |
|
|
| 主砲塔バーベット部 | 350mm | 350mm |
| 副砲ケースメイト部 | 170mm | 170mm |
| 司令塔 |
|
|
| 搭載火器 | 竣工時 | 1917年頃 |
| 主砲 | SK L/45 42.4口径38.0cm連装砲:4基 | SK L/45 42.4口径38.0cm連装砲:4基 |
| 副砲 | SK L/45 42.4口径14.9cm単装砲:16基 | SK L/45 42.4口径14.9cm単装砲:16基 |
| 小火器 | - | - |
| ミサイル兵装 | - | - |
| 対空火器 | Flak L/45 42.4口径8.8cm単装高角砲:2基 | Flak L/45 42.4口径8.8cm単装高角砲:2基 |
| 水雷兵装 | 60cm単装魚雷発射管 (水中固定式):5基 | 60cm単装魚雷発射管 (水中固定式):3基 |
| 対潜火器 | - | - |
| 機雷戦装備 | - | - |
| 測距儀 / レーダー | 竣工時 | 1917年頃 |
| 射撃指揮装置 | N/A | N/A |
| 射撃指揮レーダー | - | - |
| 捜索レーダー | - | - |
| ソナー | - | - |
| 航空艤装 | 竣工時 | 1917年頃 |
| 計画搭載数 | - | - |
| カタパルト | - | - |
| 乗員定数 | 竣工時 | 1917年頃 |
| 定員 | 1,171名 | 1,171名 |
