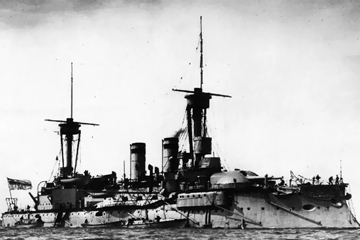

.png){kind=small} ブランデンブルク級戦艦Brandenburg class Battleship |
|
| 1.ブランデンブルク Brandenburg
起工:1890年5月 進水:1891年9月21日 竣工:1893年11月19日 除籍:1919年5月13日 |
2.ヴェルト Wörth
起工:1890年3月3日 進水:1892年8月6日 竣工:1893年10月31日 除籍:1919年5月13日 |
| 3.ヴァイセンブルク Weißenburg
起工:1890年5月 進水:1891年12月14日 竣工:1894年10月14日 除籍:1910年7月31日 ↓ 再就役:1910年9月12日 オスマン・トルコ海軍 戦艦 トゥルグット・レイス Turgut Reis 除籍:1950年 |
4.クルフュルスト・フリードリヒ・ヴィルヘルム Kurfürst Friedrich Wilhelm 起工:1890年 進水:1891年6月30日 竣工:1894年4月29日 除籍:1910年7月31日 ↓ 再就役:1910年9月12日 オスマン・トルコ海軍 戦艦 バルバロス・ハレディン Barbaros Hayreddin 戦没:1915年8月8日 (潜水艦雷撃) |
| 各艦の略歴はこちら | |
| 寸法・排水量 | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
|---|---|---|---|---|---|
| 全長 | 115.7m | 115.7m | 115.7m | 115.7m | 115.7m |
| 水線長 | 113.9m | 113.9m | 113.9m | 113.9m | 113.9m |
| 垂線間長 | N/A | N/A | N/A | N/A | N/A |
| 最大幅 | 19.5m | 19.5m | 19.5m | 19.5m | 19.5m |
| 水線幅 | N/A | N/A | N/A | N/A | N/A |
| 吃水 | 7.90m | N/A | N/A | N/A | N/A |
| 基準排水量 | N/A | N/A | N/A | N/A | N/A |
| 常備排水量 | 10,501t | N/A | N/A | N/A | N/A |
| 満載排水量 | 10,670t | N/A | N/A | N/A | N/A |
| 機関関係 | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
| 主罐 | 円罐:12基 | 円罐:12基 | 円罐:12基 | 円罐:12基 | 円罐:12基 |
| 主機 | 直立式三気筒三段膨張式レシプロ:2基 | 直立式三気筒三段膨張式レシプロ:2基 | 直立式三気筒三段膨張式レシプロ:2基 | 直立式三気筒三段膨張式レシプロ:2基 | 直立式三気筒三段膨張式レシプロ:2基 |
| 軸数 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 |
| 出力 | 10,000ihp | 10,000ihp | 10,000ihp | 10,000ihp | 10,000ihp |
| 航続距離 | 10.0kt / 4,300nm | 10.0kt / 4,300nm | 10.0kt / 4,300nm | 10.0kt / 4,300nm | 10.0kt / 4,300nm |
| 速力 | 16.5kt | 16.5kt | 16.5kt | 16.5kt | 16.5kt |
| 燃料搭載量 |
|
|
|
|
|
| 装甲防御 | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
| 水線部舷側装甲 | 400mm (※クルップ鋼) | 400mm (※クルップ鋼) | 400mm (※コンパウンド・アーマー) | 400mm (※コンパウンド・アーマー) | 400mm (※クルップ鋼) |
| 上部舷側装甲 | - | - | - | - | - |
| 水雷隔壁 | - | - | - | - | - |
| 最上甲板装甲 | - | - | - | - | - |
| 上甲板装甲 | - | - | - | - | - |
| 中甲板装甲 | 60mm | 60mm | 60mm | 60mm | 60mm |
| 下甲板装甲 | - | - | - | - | - |
| 主砲塔 |
|
|
|
|
|
| 主砲塔バーベット部 | 300mm (※クルップ鋼) | 300mm (※クルップ鋼) |
|
300mm (※クルップ鋼) | 300mm (※クルップ鋼) |
| 副砲ケースメイト部 | 42mm | 42mm | 42mm | 42mm | 42mm |
| 司令塔 |
|
|
|
|
|
| 搭載火器 | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
| 主砲 | |||||
| 副砲 | SK L/35 32.4口径10.5cm単装砲:6基 | SK L/35 32.4口径10.5cm単装砲:6基 | SK L/35 32.4口径10.5cm単装砲:6基 | SK L/35 32.4口径10.5cm単装砲:6基 | SK L/35 32.4口径10.5cm単装砲:8基 |
| 小火器 |
|
|
|
|
|
| ミサイル兵装 | - | - | - | - | - |
| 対空火器 | - | - | - | - | - |
| 水雷兵装 | 45.0cm単装魚雷発射管 (水上固定式):6基 | 45.0cm単装魚雷発射管 (水上固定式):6基 | 45.0cm単装魚雷発射管 (水上固定式):6基 | 45.0cm単装魚雷発射管 (水上固定式):6基 | 45.0cm単装魚雷発射管 (水上固定式):3基 |
| 対潜火器 | - | - | - | - | - |
| 機雷戦装備 | - | - | - | - | - |
| 測距儀 / レーダー | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
| 射撃指揮装置 | N/A | N/A | N/A | N/A | N/A |
| 射撃指揮レーダー | - | - | - | - | - |
| 捜索レーダー | - | - | - | - | - |
| ソナー | - | - | - | - | - |
| 航空艤装 | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
| 計画搭載数 | - | - | - | - | - |
| カタパルト | - | - | - | - | - |
| 乗員定数 | Brandenburg:竣工時 | Wörth:竣工時 | Weißenburg:竣工時 | Kurfürst Friedrich Wilhelm:竣工時 | Brandenburg:1904年頃 |
| 定員 | 568名 | N/A | N/A | N/A | N/A |
