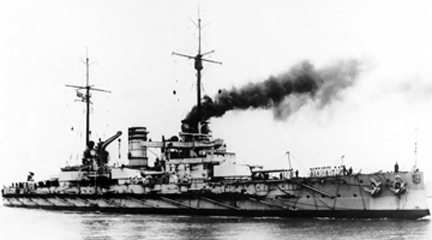

.png){kind=small} ナッサウ級戦艦Nassau class Battleship |
|
| 1.ナッサウ Nassau
起工:1907年7月22日 進水:1908年3月7日 竣工:1909年10月1日 除籍:1919年11月5日 |
2.ヴェストファーレン Westfalen
起工:1907年8月12日 進水:1908年7月1日 竣工:1909年11月16日 除籍:1919年11月5日 |
| 3.ラインラント Rheinland
起工:1907年6月1日 進水:1908年9月26日 竣工:1910年4月30日 除籍:1919年11月5日 |
4.ポーゼン Posen
起工:1907年6月11日 進水:1908年12月12日 竣工:1910年5月31日 除籍:1919年11月5日 |
| 各艦の略歴はこちら | |
| 寸法・排水量 | 竣工時 | 1915年頃 | 1917年頃 |
|---|---|---|---|
| 全長 | 146.1m | 146.1m | 146.1m |
| 水線長 | 145.6m | 145.6m | 145.6m |
| 垂線間長 | N/A | N/A | N/A |
| 最大幅 | 26.9m | 26.9m | 26.9m |
| 水線幅 | N/A | N/A | N/A |
| 吃水 | 8.76m | N/A | N/A |
| 基準排水量 | N/A | N/A | N/A |
| 常備排水量 | 18,873t | N/A | N/A |
| 満載排水量 | 20,535t | N/A | N/A |
| 機関関係 | 竣工時 | 1915年頃 | 1917年頃 |
| 主罐 | 海軍式水管罐:12基 | 海軍式水管罐:12基 | 海軍式水管罐:12基 |
| 主機 | 直立型三気筒三段膨張式レシプロエンジン:3基 | 直立型三気筒三段膨張式レシプロエンジン:3基 | 直立型三気筒三段膨張式レシプロエンジン:3基 |
| 軸数 | 3軸 | 3軸 | 3軸 |
| 出力 | 22,000ihp (公試時:26,244～28,117ihp) | 22,000ihp | 22,000ihp |
| 航続距離 | 10.0kt / 9,400nm | 10.0kt / 9,400nm | 10.0kt / 9,400nm |
| 速力 | 19.0kt (公試時:20.0～20.2kt) |
19.0kt | 19.0kt |
| 燃料搭載量 | 石炭:2,700t |
|
|
| 装甲防御 | 竣工時 | 1915年頃 | 1917年頃 |
| 水線部舷側装甲 | 300mm | 300mm | 300mm |
| 上部舷側装甲 | 170mm | 170mm | 170mm |
| 水雷隔壁 | 20mm～30mm | 20mm～30mm | 20mm～30mm |
| 最上甲板装甲 | - | - | - |
| 上甲板装甲 | 25mm～30mm | 25mm～30mm | 25mm～30mm |
| 中甲板装甲 | - | - | - |
| 下甲板装甲 |
|
|
|
| 主砲塔 |
|
|
|
| 主砲塔バーベット部 | 280mm | 280mm | 280mm |
| 副砲ケースメイト部 | N/A | N/A | N/A |
| 司令塔 |
|
|
|
| 搭載火器 | 竣工時 | 1915年頃 | 1917年頃 |
| 主砲 | SK L/45 42.4口径28.3cm連装砲:6基 | SK L/45 42.4口径28.3cm連装砲:6基 | SK L/45 42.4口径28.3cm連装砲:6基 |
| 副砲 | SK L/45 42.4口径14.9cm単装砲:12基 | SK L/45 42.4口径14.9cm単装砲:12基 | SK L/45 42.4口径14.9cm単装砲:12基 |
| 小火器 | SK L/45 42.4口径8.8cm単装砲:16基 | SK L/45 42.4口径8.8cm単装砲:14基 | - |
| ミサイル兵装 | - | - | - |
| 対空火器 | - | Flak L/45 42.4口径8.8cm単装砲:2基 | Flak L/45 42.4口径8.8cm単装砲:2基 |
| 水雷兵装 | 45.0cm単装魚雷発射管 (水中固定式):6基 | 45.0cm単装魚雷発射管 (水中固定式):6基 | 45.0cm単装魚雷発射管 (水中固定式):6基 |
| 対潜火器 | - | - | - |
| 機雷戦装備 | - | - | - |
| 測距儀 / レーダー | 竣工時 | 1915年頃 | 1917年頃 |
| 射撃指揮装置 | N/A | N/A | N/A |
| 射撃指揮レーダー | - | - | - |
| 捜索レーダー | - | - | - |
| ソナー | - | - | - |
| 航空艤装 | 竣工時 | 1915年頃 | 1917年頃 |
| 計画搭載数 | - | - | - |
| カタパルト | - | - | - |
| 乗員定数 | 竣工時 | 1915年頃 | 1917年頃 |
| 定員 | 1,008名 | N/A | N/A |
