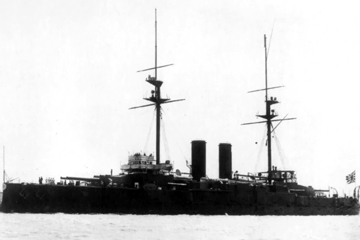

香取型戦艦 Katori class Battleship |
1.香取 Katori
起工:1904年4月27日 進水:1905年7月4日 竣工:1906年5月20日 除籍:1923年9月20日 |
2.鹿島 Kashima
起工:1904年2月29日 進水:1905年3月22日 竣工:1906年5月23日 除籍:1923年9月20日 |
各艦の略歴はこちら |
寸法・排水量 | 香取:竣工時 | 鹿島:竣工時 |
---|---|---|
全長 | 139.1m | 144.3m |
水線長 | N/A | N/A |
垂線間長 | 128.0m | 129.5m |
最大幅 | 23.8m | 23.8m |
水線幅 | N/A | 23.8m |
吃水 | 8.23m | 8.12m |
基準排水量 | N/A | N/A |
常備排水量 | 15,950t | 16,400t |
満載排水量 | 16,663t | 17,200t |
機関関係 | 香取:竣工時 | 鹿島:竣工時 |
主罐 | ニクローズ式石炭専焼水管罐:20基 | ニクローズ式石炭専焼水管罐:20基 |
主機 | 直立型四気筒三段膨張式レシプロエンジン:2基 | 直立型四気筒三段膨張式レシプロエンジン:2基 |
軸数 | 2軸 | 2軸 |
出力 | 16,320ihp | 15,600ihp |
航続距離 | 10.0kt / 10,000nm | 10.0kt / 10,000nm |
速力 | 18.5kt | 18.5kt |
燃料搭載量 | 石炭:1,857t | 石炭:2,007t |
装甲防御 | 香取:竣工時 | 鹿島:竣工時 |
水線部舷側装甲 | 229mm | 229mm |
上部舷側装甲 | N/A | N/A |
水雷隔壁 | N/A | N/A |
最上甲板装甲 | N/A | N/A |
上甲板装甲 | N/A | N/A |
中甲板装甲 | N/A | N/A |
防護甲板装甲 | N/A | N/A |
下甲板装甲 | N/A | N/A |
主砲塔 |
|
|
主砲塔バーベット部 | N/A | N/A |
副砲塔バーベット部 | N/A | N/A |
司令塔 |
|
|
搭載火器 | 香取:竣工時 | 鹿島:竣工時 |
主砲 | 毘式(ヴィッカース) 45口径30.5cm連装砲:2基 | 安式(アームストロング) 45口径30.5cm連装砲:2基 |
中間砲 | 毘式(ヴィッカース) 45口径25.4cm単装砲:4基 | 毘式(ヴィッカース) 45口径25.4cm単装砲:4基 |
副砲 | 安式(アームストロング) 45口径15.2cm単装砲:12基 | 安式(アームストロング) 45口径15.2cm単装砲:12基 |
小火器 |
|
|
ミサイル兵装 | - | - |
対空火器 | - | - |
水雷兵装 |
|
|
対潜火器 | - | - |
機雷戦装備 | - | - |
測距儀 / レーダー | 香取:竣工時 | 鹿島:竣工時 |
射撃指揮装置 | N/A | N/A |
射撃指揮レーダー | - | - |
捜索レーダー | - | - |
ソナー | - | - |
航空艤装 | 香取:竣工時 | 鹿島:竣工時 |
計画搭載数 | - | - |
カタパルト | - | - |
乗員定数 | 香取:竣工時 | 鹿島:竣工時 |
定員 | 864名 | 850名 |
