イギリス海軍エリン級戦艦
Erin class Battleship

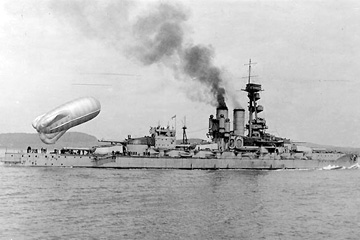

1.エリン Erin
元:オスマン・トルコ海軍 戦艦 レシャディエ Reşadiye
起工:1911年12月6日
進水:1913年9月3日
接収:1914年7月14日 (→イギリス海軍 戦艦 エリン Erin)
竣工:1914年9月5日
除籍:1922年12月19日
略歴はこちら
寸法・排水量 竣工時
全長 170.4m
水線長 N/A
垂線間長 N/A
最大幅 27.7m
水線幅 27.7m
吃水 8.5m
基準排水量 N/A
常備排水量 22,780t
満載排水量 25,168t
機関関係 竣工時
主罐 バブコック&ウィルコックス式炭油混焼水管罐:15基
主機 ブラウン゠カーチス式直結タービンエンジン:2基
軸数 4軸
出力 26,500shp
航続距離 10.0kt / 5,300nm
速力 21.0kt
燃料搭載量
  • 石炭:2,120t
  • 重油:710t
装甲防御 竣工時
水線部舷側装甲 305mm (12.0in)
上部舷側装甲 -
水雷隔壁 N/A
最上甲板装甲 -
上甲板装甲 64mm + 38mm
中甲板装甲 51mm
下甲板装甲 -
主砲塔
  • 前面:11.0" (279mm)
  • 側面:127mm (5.0in)
  • 後面:N/A
  • 天蓋:102mm
主砲塔バーベット部 254mm (10.0in)
副砲ケースメイト部 -
司令塔
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:N/A
搭載火器 竣工時
主砲 BL Mk.VI 45口径34.3cm連装砲:5基
副砲 BL Mk.XVI 50口径15.2cm単装砲:16基
小火器 QF Mk.I 40口径5.7cm (6pdr 8cwt) 単装砲:6基
ミサイル兵装 -
対空火器 QF Mk.I (砲架:HA Mk.VIII) 40口径7.6cm (12pdr 12cwt) 単装高角砲:2基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
対潜火器 -
機雷戦装備 -
測距儀 / レーダー 竣工時
射撃指揮装置 N/A
射撃指揮レーダー -
捜索レーダー -
ソナー -
航空艤装 竣工時
計画搭載数 -
カタパルト -
乗員定数 竣工時
定員 1,130名
