アメリカ海軍コロラド級戦艦
Colorado class Battleship
1.BB-45 コロラド Colorado
起工:1919年5月29日
進水:1921年3月22日
竣工:1923年8月30日
除籍:1959年3月1日

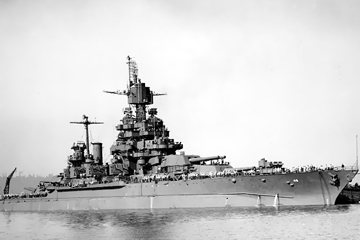

2.BB-46 メリーランド Maryland
起工:1917年4月24日
進水:1920年3月20日
竣工:1921年7月21日
除籍:1959年3月1日
※3.BB-47 ワシントン Washington
起工:1919年6月30日
進水:1921年9月1日
竣工:-
建造中止:1922年2月8日
4.BB-48 ウエスト・ヴァージニア West Virginia
起工:1920年4月12日
進水:1921年11月17日
竣工:1923年12月1日
除籍:1959年3月1日
各艦の略歴はこちら
寸法・排水量 Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:近代化改装後 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:1945年頃 West Virginia:1945年頃
全長 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m
水線長 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m
垂線間長 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
最大幅 29.7m 29.7m 29.7m 29.7m 32.9m 32.9m 34.8m 32.9m 32.9m 34.8m
水線幅 29.7m 29.7m 29.7m 29.7m 32.9m 32.9m 34.8m 32.9m 32.9m 34.8m
吃水 9.20m N/A N/A N/A 10.7m N/A 10.8m N/A N/A N/A
基準排水量 N/A N/A N/A N/A 34,000t N/A 37,000t N/A N/A N/A
常備排水量 32,600t N/A N/A N/A N/A N/A N/A N/A N/A N/A
満載排水量 33,590t N/A N/A N/A 39,100t N/A 40,396t N/A N/A N/A
機関関係 Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:近代化改装後 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:1945年頃 West Virginia:1945年頃
主罐 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基
主機
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
  • 電動機:4基
  • ジェネラル・エレクトロニクス式オールギヤード 2基
  • 電動機:4基
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
  • 電動機:4基
  • ジェネラル・エレクトロニクス式オールギヤード 2基
  • 電動機:4基
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
  • 電動機:4基
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
  • 電動機:4基
  • ジェネラル・エレクトロニクス式オールギヤード 2基
  • 電動機:4基
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
  • 電動機:4基
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
  • 電動機:4基
  • ジェネラル・エレクトロニクス式オールギヤード 2基
  • 電動機:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸
出力 28,900shp 28,900hp 28,900shp 28,900shp 28,900shp 28,900shp 28,900shp 28,900shp 28,900shp 28,900shp
航続距離 N/A N/A N/A N/A 18.0kt / 9,700nm 18.0kt / 9,700nm 18.0kt / 9,700nm 18.0kt / 9,700nm 18.0kt / 9,700nm 18.0kt / 9,700nm
速力 21.0kt 21.0kt 21.0kt 21.0kt 20.5kt 20.5kt 20.5kt 20.5kt 20.5kt 20.5kt
燃料搭載量 重油:4,656t 重油:3,600t 重油:4,656t 重油:4,656t 重油:4,700t 重油:4,700t 重油:4,700t 重油:4,700t 重油:4,700t 重油:4,700t
装甲防御 Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:近代化改装後 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:1945年頃 West Virginia:1945年頃
水線部舷側装甲 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm)
上部舷側装甲 - - - - - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
中甲板装甲 89mm (3.5in) 89mm (3.5in) 89mm (3.5in) 89mm (3.5in) 89mm (3.5in) 89mm (3.5in)
  • 弾薬庫周辺:6.5" (165mm)
  • 機関部周辺:5.5" (140mm)
89mm (3.5in) 89mm (3.5in)
  • 弾薬庫周辺:6.5" (165mm)
  • 機関部周辺:5.5" (140mm)
下甲板装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
主砲塔
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:7.2" (184mm)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:7.2" (184mm)
主砲塔バーベット部 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm)
副砲ケースメイト部 - - - - - - - - - -
司令塔
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:127mm (5.0in)
  • 側面:127mm (5.0in)
  • 天蓋:N/A
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:127mm (5.0in)
  • 側面:127mm (5.0in)
  • 天蓋:N/A
搭載火器 Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:1942年頃 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:近代化改装後 West Virginia:1945年頃
主砲 Mk.1 45口径40.6cm連装砲:4基 Mk.1 45口径40.6cm連装砲:4基 Mk.1 45口径40.6cm連装砲:4基 Mk.1 45口径40.6cm連装砲:4基 Mk.5 45口径40.6cm連装砲:4基 Mk.5 45口径40.6cm連装砲:4基 Mk.5 45口径40.6cm連装砲:4基 Mk.5 45口径40.6cm連装砲:4基 Mk.5 45口径40.6cm連装砲:4基 Mk.5 45口径40.6cm連装砲:4基
副砲 Mk.7 51口径12.7cm (5.0in) 単装砲:12基 Mk.7 51口径12.7cm (5.0in) 単装砲:14基 Mk.7 51口径12.7cm (5.0in) 単装砲:14基 Mk.7 51口径12.7cm (5.0in) 単装砲:12基 Mk.7 51口径12.7cm (5.0in) 単装砲:10基 Mk.7 51口径12.7cm (5.0in) 単装砲:10基 Mk.12 38口径12.7cm (5.0in) 連装両用砲:8基 Mk.7 51口径12.7cm (5.0in) 単装砲:8基 Mk.12 38口径12.7cm (5.0in) 連装両用砲:8基 Mk.12 38口径12.7cm (5.0in) 連装両用砲:8基
小火器 - - - - - - - - - -
ミサイル兵装 - - - - - - - - - -
対空火器 Mk.10 50口径7.6cm (3.0in) 単装高角砲:8基 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 50口径7.6cm (3.0in) 単装高角砲:8基
  • Mk.10 25口径12.7cm (5.0in) 単装高角砲:8基
  • Mk.1 75口径28mm (1.1in) 四連装機銃:4基
  • エリコン Mk.2 70口径20mm単装機銃:14基
  • M2 ブローニング 90口径12.7mm (0.5in) 単装機銃:10基
  • Mk.10 25口径12.7cm (5.0in) 単装高角砲:8基
  • Mk.1 75口径28mm (1.1in) 四連装機銃:4基
  • M2 ブローニング 90口径12.7mm (0.5in) 単装機銃:10基
  • ボフォース Mk.1 56口径40mm四連装機銃:10基
  • エリコン Mk.2 70口径20mm単装機銃:50基
  • Mk.10 25口径12.7cm (5.0in) 単装高角砲:8基
  • ボフォース Mk.1 56口径40mm四連装機銃:8基
  • 40mm連装機銃:2基
  • Mk.2 70口径20mm連装機銃:8基
  • エリコン Mk.2 70口径20mm単装機銃:42基
  • ボフォース Mk.1 56口径40mm四連装機銃:12基
  • 40mm連装機銃:2基
  • Mk.2 70口径20mm連装機銃:21基
  • エリコン Mk.2 70口径20mm単装機銃:2基
  • ボフォース Mk.1 56口径40mm四連装機銃:10基
  • エリコン Mk.2 70口径20mm単装機銃:50基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
- - - - - -
対潜火器 - - - - - - - - - -
機雷戦装備 - - - - - - - - - -
測距儀 / レーダー Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:近代化改装後 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:1945年頃 West Virginia:1945年頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - Mk.3 (主砲射撃指揮装置と連接):2組 Mk.3 (Mk.38 Directorと連接):1組
  • Mk.8 (Mk.38 Directorと連接):2組
  • Mk.4 (Mk.37 GFCSと連接):4組
Mk.13 (Mk.38 Directorと連接):2組 Mk.13 (Mk.38 Directorと連接):2組
  • Mk.4 (Mk.37 GFCSと連接):4組
  • Mk.13 (Mk.38 Directorと連接):2組
捜索レーダー - - - - SC (対空捜索 / 対水上捜索):1組 -
  • SC-2 (対空捜索):1組
  • SG (対空 / 対水上):1組
SC (対空捜索 / 対水上捜索):1組 SC (対空捜索 / 対水上捜索):1組
  • SC-2 (対空捜索):1組
  • SG (対空 / 対水上):1組
ソナー - - - - - - - - - -
航空艤装 Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:近代化改装後 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:1945年頃 West Virginia:1945年頃
計画搭載数 - - - - 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機
カタパルト - - - - 2基 2基 1基 1基 1基 1基
乗員定数 Colorado:竣工時 Maryland:竣工時 Washington West Virginia:竣工時 Colorado:近代化改装後 Maryland:近代化改装後 West Virginia:近代化改装後 Colorado:1945年頃 Maryland:1945年頃 West Virginia:1945年頃
定員 1,080名 N/A N/A N/A 2,375名 N/A N/A N/A N/A N/A
