アメリカ海軍サウス・ダコタ級戦艦
South Dakota class Battleship

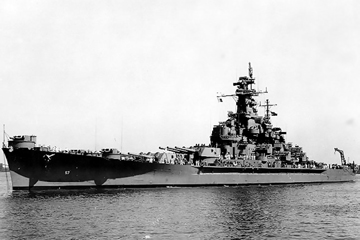

1.BB-57 サウス・ダコタ South Dakota
起工:1939年7月5日
進水:1941年6月7日
竣工:1942年3月20日
除籍:1962年6月1日

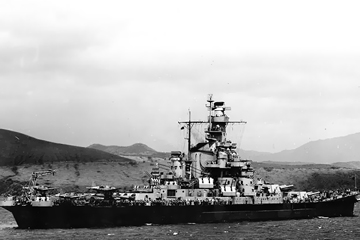

2.BB-58 インディアナ Indiana
起工:1939年9月20日
進水:1941年11月21日
竣工:1942年4月30日
除籍:1962年6月1日
3.BB-59 マサチューセッツ Massachusetts
起工:1939年7月20日
進水:1941年9月23日
竣工:1942年5月12日
除籍:1962年6月1日
※記念艦として現存
4.BB-60 アラバマ Alabama
起工:1940年2月1日
進水:1942年2月16日
竣工:1942年8月16日
除籍:1962年6月1日
※記念艦として現存
各艦の略歴はこちら
寸法・排水量 South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
全長 207.3m 207.3m 207.3m 207.3m 207.3m 207.3m
水線長 203.0m 203.0m 203.0m 203.0m 203.0m 203.0m
垂線間長 N/A N/A N/A N/A N/A N/A
最大幅 33.0m 33.0m 33.0m 33.0m 33.0m 33.0m
水線幅 33.0m 33.0m 33.0m 33.0m 33.0m 33.0m
吃水 10.7m N/A N/A N/A N/A N/A
基準排水量 37,970t N/A N/A N/A N/A N/A
常備排水量 N/A N/A N/A N/A N/A N/A
満載排水量 44,519t N/A N/A N/A N/A N/A
機関関係 South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
主罐 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基
主機 ジェネラル・エレクトロニクス式オールギヤードタービン:4基 ジェネラル・エレクトロニクス式オールギヤードタービン:4基 ジェネラル・エレクトロニクス式オールギヤードタービン:4基 ジェネラル・エレクトロニクス式オールギヤードタービン:4基 ジェネラル・エレクトロニクス式オールギヤードタービン:4基 ジェネラル・エレクトロニクス式オールギヤードタービン:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸
出力 130,000shp 130,000shp 130,000shp 130,000shp 130,000shp 130,000shp
航続距離 15.0kt / 15,000nm 15.0kt / 15,000nm 15.0kt / 15,000nm 15.0kt / 15,000nm 15.0kt / 15,000nm 15.0kt / 15,000nm
速力 27.5kt 27.5kt 27.5kt 27.5kt 27.5kt 27.5kt
燃料搭載量 重油:6,959t 重油:6,959t 重油:6,959t 重油:6,959t 重油:6,959t 重油:6,959t
装甲防御 South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
水線部舷側装甲 13.2" (310mm) / 傾斜:19.0° 13.2" (310mm) / 傾斜:19.0° 13.2" (310mm) / 傾斜:19.0° 13.2" (310mm) / 傾斜:19.0° 13.2" (310mm) / 傾斜:19.0° 13.2" (310mm) / 傾斜:19.0°
上部舷側装甲 - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A
最上甲板装甲 - - - - - -
上甲板装甲 1.5" (38mm) 1.5" (38mm) 1.5" (38mm) 1.5" (38mm) 1.5" (38mm) 1.5" (38mm)
中甲板装甲 6.1" (154mm) 6.1" (154mm) 6.1" (154mm) 6.1" (154mm) 6.1" (154mm) 6.1" (154mm)
下甲板装甲 0.75" (19mm) 0.75" (19mm) 0.75" (19mm) 0.75" (19mm) 0.75" (19mm) 0.75" (19mm)
主砲塔
  • 前面:18.0" (457mm)
  • 側面:12.0" (305mm)
  • 後面:N/A
  • 天蓋:7.25" (184mm)
  • 前面:18.0" (457mm)
  • 側面:12.0" (305mm)
  • 後面:N/A
  • 天蓋:7.25" (184mm)
  • 前面:18.0" (457mm)
  • 側面:12.0" (305mm)
  • 後面:N/A
  • 天蓋:7.25" (184mm)
  • 前面:18.0" (457mm)
  • 側面:12.0" (305mm)
  • 後面:N/A
  • 天蓋:7.25" (184mm)
  • 前面:18.0" (457mm)
  • 側面:12.0" (305mm)
  • 後面:N/A
  • 天蓋:7.25" (184mm)
  • 前面:18.0" (457mm)
  • 側面:12.0" (305mm)
  • 後面:N/A
  • 天蓋:7.25" (184mm)
主砲塔バーベット部
  • 前後面:11.5" (294mm)
  • 側面:17.5" (440mm)
  • 前後面:11.5" (294mm)
  • 側面:17.5" (440mm)
  • 前後面:11.5" (294mm)
  • 側面:17.5" (440mm)
  • 前後面:11.5" (294mm)
  • 側面:17.5" (440mm)
  • 前後面:11.5" (294mm)
  • 側面:17.5" (440mm)
  • 前後面:11.5" (294mm)
  • 側面:17.5" (440mm)
副砲塔
  • 前面:2.0" (51mm)
  • 側面:2.0" (51mm)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:2.0" (51mm)
  • 側面:2.0" (51mm)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:2.0" (51mm)
  • 側面:2.0" (51mm)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:2.0" (51mm)
  • 側面:2.0" (51mm)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:2.0" (51mm)
  • 側面:2.0" (51mm)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:2.0" (51mm)
  • 側面:2.0" (51mm)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
副砲塔バーベット部 N/A N/A N/A N/A N/A N/A
司令塔
  • 前面:14.7" (373mm)
  • 側面:16.0" (406mm)
  • 天蓋:7.0" (178mm)
  • 前面:14.7" (373mm)
  • 側面:16.0" (406mm)
  • 天蓋:7.0" (178mm)
  • 前面:14.7" (373mm)
  • 側面:16.0" (406mm)
  • 天蓋:7.0" (178mm)
  • 前面:14.7" (373mm)
  • 側面:16.0" (406mm)
  • 天蓋:7.0" (178mm)
  • 前面:14.7" (373mm)
  • 側面:16.0" (406mm)
  • 天蓋:7.0" (178mm)
  • 前面:14.7" (373mm)
  • 側面:16.0" (406mm)
  • 天蓋:7.0" (178mm)
搭載火器 South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
主砲 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基
副砲 Mk.12 (Mk.28 Mod.0 砲塔) 38口径12.7cm連装両用砲:8基 Mk.12 (Mk.28 Mod.0 砲塔) 38口径12.7cm連装両用砲:10基 Mk.12 (Mk.28 Mod.0 砲塔) 38口径12.7cm連装両用砲:8基 Mk.12 (Mk.28 Mod.0 砲塔) 38口径12.7cm連装両用砲:10基 Mk.12 (Mk.28 Mod.0 砲塔) 38口径12.7cm連装両用砲:10基 Mk.12 (Mk.28 Mod.0 砲塔) 38口径12.7cm連装両用砲:10基
小火器 - - - - - -
ミサイル兵装 - - - - - -
対空火器
  • Mk.1 75口径28mm四連装機銃:7基
  • Mk.2 70口径20mm単装機銃:16基
  • M2 ブローニング 90口径12.7mm単装機銃:8基
  • Mk.1 56口径40mm四連装機銃:6基
  • Mk.2 70口径20mm単装機銃:16基
  • Mk.1 56口径40mm四連装機銃:17基
  • Mk.2 70口径20mm単装機銃:77基
  • Mk.1 56口径40mm四連装機銃:12基
  • Mk.2 70口径20mm連装機銃:4基
  • Mk.2 70口径20mm単装機銃:57基
  • Mk.1 56口径40mm四連装機銃:19基
  • Mk.2 70口径20mm連装機銃:1基
  • Mk.2 70口径20mm単装機銃:31基
  • Mk.1 56口径40mm四連装機銃:12基
  • Mk.2 70口径20mm単装機銃:56基
水雷兵装 - - - - - -
対潜火器 - - - - - -
機雷戦装備 - - - - - -
測距儀 / レーダー South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
射撃指揮装置
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.40 GFCS (40.6cm砲用):1組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.51 Director (40mm機銃用):N/A
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.40 GFCS (40.6cm砲用):1組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.51 Director (40mm機銃用):N/A
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.40 GFCS (40.6cm砲用):1組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.51 Director (40mm機銃用):N/A
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.40 GFCS (40.6cm砲用):1組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.51 Director (40mm機銃用):N/A
射撃指揮レーダー
  • Mk.3 (Mk.38 Directorと連接):1組
  • Mk.4 (Mk.37 GFCSと連接):4組
  • Mk.8 (Mk.38 Directorと連接):2組
  • Mk.3 (Mk.38 Directorと連接):1組
  • Mk.4 (Mk.37 GFCSと連接):4組
  • Mk.8 (Mk.38 Directorと連接):2組
  • Mk.12 (Mk.37 GFCSと連接):4組
  • Mk.13 (Mk.38 Directorと連接):2組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.12 (Mk.37 GFCSと連接):4組
  • Mk.13 (Mk.38 Directorと連接):2組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.12 (Mk.37 GFCSと連接):4組
  • Mk.13 (Mk.38 Directorと連接):2組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.12 (Mk.37 GFCSと連接):4組
  • Mk.13 (Mk.38 Directorと連接):2組
  • Mk.27 (Mk.40 Directorと連接):1組
捜索レーダー
  • SC (対空):1組
  • SG (対空 / 対水上):1組
  • SC (対空):1組
  • SG (対空 / 対水上):1組
  • SG (対空 / 対水上):2組
  • SK-2 (対空):1組
  • SU (対水上):1基
  • SG (対空 / 対水上):2組
  • SK-2 (対空):1組
  • SU (対水上):1基
  • SG (対空 / 対水上):2組
  • SK-2 (対空):1組
  • SU (対水上):1基
  • SG (対空 / 対水上):2組
  • SK-2 (対空):1組
  • SU (対水上):1基
ソナー - - - - - -
航空艤装 South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
計画搭載数 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機
カタパルト 2基 2基 2基 2基 2基 2基
乗員定数 South Dakota:竣工時 BB-58 ~ BB-60:竣工時 South Dakota:1945年頃 Indiana:1945年頃 Massachusetts:1945年頃 Alabama:1945年頃
定員 1,793名 N/A N/A N/A N/A N/A
