ドイツ海軍ドイッチュラント級装甲艦 / 重巡洋艦
Deutschland class "Panzerschiff" / Heavy Cruiser
1.ドイッチュラント Deutshland
起工:1929年2月5日
進水:1931年5月19日
竣工:1933年4月1日
全損:1945年4月16日 (航空攻撃)
自沈:1945年5月4日
2.アドミラル・シェアー Admiral Scheer
起工:1931年6月25日
進水:1933年4月1日
竣工:1934年11月12日
戦没:1945年4月9日 (航空攻撃)
ドイツ海軍アドミラル・グラフ・シュペー級装甲艦 / 重巡洋艦
Admiral Graf Spee ("Modified Deutschland") class "Panzerschiff" / Heavy Cruiser

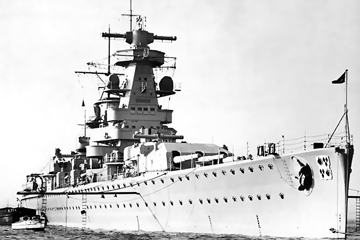

3.アドミラル・グラフ・シュペー Admiral Graf Spee
起工:1932年10月1日
進水:1934年6月30日
竣工:1936年1月6日
自沈:1939年12月17日
各艦の略歴はこちら
寸法・排水量 Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
全長 185.9m 185.9m 185.9m 185.9m 185.9m 187.8m 187.8m 187.8m
水線長 181.7m 181.7m 181.7m 181.7m 181.7m 181.7m N/A N/A
垂線間長 N/A N/A N/A N/A N/A N/A N/A N/A
最大幅 20.7m 21.3m 21.7m 20.7m 21.7m 21.3m 20.7m 21.3m
水線幅 N/A N/A N/A N/A N/A N/A N/A N/A
吃水
  • 常備時:5.80m
  • 満載時:7.40m
 N/A N/A N/A N/A N/A N/A N/A
軽荷排水量 N/A N/A N/A N/A N/A N/A N/A N/A
基準排水量 12,477t 13,447t 14,267t N/A N/A N/A N/A N/A
公試排水量 N/A N/A N/A N/A N/A N/A N/A N/A
満載排水量 14,490t 15,440t 16,230t N/A N/A N/A N/A N/A
機関関係 Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
主罐 - - - - - - - -
主機 M.A.N.式九気筒2ストロークディーゼルエンジン:8基 M.A.N.式ディーゼルエンジン:8基 M.A.N.式ディーゼルエンジン:8基 M.A.N.式九気筒2ストロークディーゼルエンジン:8基 M.A.N.式ディーゼルエンジン:8基 M.A.N.式ディーゼルエンジン:8基 M.A.N.式九気筒2ストロークディーゼルエンジン:8基 M.A.N.式ディーゼルエンジン:8基
軸数 2軸 2軸 2軸 2軸 2軸 2軸 2軸 2軸
出力 54,000shp 54,000shp 54,000shp 54,000shp 54,000shp 54,000shp 54,000shp 54,000shp
航続距離 15.0kt / 18,650nm 15.0kt / 17,460nm 15.0kt / 17,460nm 15.0kt / 18,650nm 15.0kt / 17,460nm 15.0kt / 17,460nm 15.0kt / 18,650nm 15.0kt / 17,460nm
速力 26.0kt 26.0kt 26.0kt 26.0kt 26.0kt 26.0kt 26.0kt 26.0kt
燃料搭載量 重油:2,750t 重油:2,410t 重油:2,500t 重油:2,750t 重油:2,500t 重油:2,410t 重油:2,750t 重油:2,410t
装甲防御 Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
水線部舷側装甲 80mm / 傾斜:13.5° 80mm / 傾斜:13.5° 100mm / 傾斜:13.5° 80mm / 傾斜:13.5° 100mm / 傾斜:13.5° 80mm / 傾斜:13.5° 80mm / 傾斜:13.5° 80mm / 傾斜:13.5°
上部舷側装甲 - - - - - - - -
水雷隔壁 45mm 40mm 40mm 45mm 40mm 40mm 45mm 40mm
最上甲板装甲 - - - - - - - -
上甲板装甲 18mm 18mm 18mm 18mm 18mm 18mm 18mm 18mm
中甲板装甲 30mm 20mm 70mm 30mm 70mm 20mm 30mm 20mm
下甲板装甲 - - - - - - - -
主砲塔
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
  • 前面:140mm
  • 側面:80mm
  • 後面:80mm
  • 天蓋:85mm
主砲塔バーベット部 125mm 125mm 125mm 125mm 125mm 125mm 125mm 125mm
司令塔
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
  • 前面:150mm
  • 側面:150mm
  • 後面:150mm
  • 天蓋:50mm
搭載火器 Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
主砲 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基 SK C/28 52口径28.3cm三連装砲:2基
副砲 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基 SK C/28 52.4口径14.9cm単装砲:8基
小火器 - - - - - - - -
ミサイル兵装 - - - - - - - -
対空火器 SK C/13 45口径8.8cm単装高角砲:3基
水雷兵装
  • 50.0cm四連装魚雷発射管:2基
  • ↑50.0cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm四連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
対潜火器 - - - - - - - -
機雷戦装備 - - - - - - - -
測距儀 / レーダー Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - - - -
捜索レーダー - - - FuMG 39 (対空捜索):1組 FuMO 22 (対水上捜索):1組
  • FuMO 26 (対水上捜索):1組
  • FuMO 27 (対水上捜索):1組
  • FuMO 26 (対水上捜索):1組
  • FuMO 27 (対水上捜索):1組
  • FuMO 26 (対水上捜索):1組
  • FuMO 27 (対水上捜索):1組
ソナー - - - - - - - -
航空艤装 Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
計画搭載数 - - - He60 水上偵察機:2機 He60 水上偵察機:2機 He60 水上偵察機:2機 He60 水上偵察機:2機 He60 水上偵察機:2機
カタパルト - - - 1基 1基 1基 1基 1基
乗員定数 Deutshland : 竣工時 Admiral Scheer : 竣工時 Admiral Graf Spee:竣工時 Deutshland : 1937年頃 Admiral Graf Spee : 1939年頃 Admiral Scheer : 1941年頃 Lűtzow : 1945年頃 Admiral Scheer : 1945年頃
定員 1,150名 N/A N/A N/A N/A N/A N/A N/A
