イギリス海軍アブディール級高速敷設艦
Abdiel class Fast Minelayer
前期型
1.M39 アブディール Abdiel
起工:1939年3月29日
進水:1940年4月23日
竣工:1941年4月15日
戦没:1943年9月10日 (触雷)
2.M76 ラトナ Latona
起工:1939年4月4日
進水:1940年8月20日
竣工:1941年5月4日
戦没:1941年10月25日 (航空攻撃)

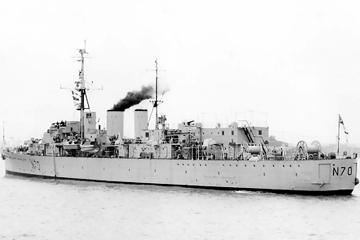

3.M70 マンクスマン Manxman
起工:1939年3月24日
進水:1940年9月5日
竣工:1941年6月20日
除籍:1972年10月
4.M84 ウェルシュマン Welshman
起工:1939年6月8日
進水:1940年9月4日
竣工:1941年8月25日
戦没:1943年2月1日 (潜水艦雷撃)
後期型
1.M65 アリアドニ Ariadne
起工:1941年11月15日
進水:1943年2月16日
竣工:1943年10月9日
除籍:1965年2月

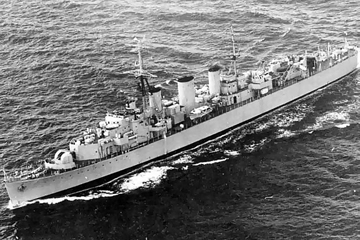

2.M01 アポロ Apollo
起工:1941年10月10日
進水:1943年4月5日
竣工:1944年2月12日
除籍:1962年11月
各艦の略歴はこちら
寸法・排水量 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
全長 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in) 127.41m (418ft 0.0in)
水線長 125.0m 125.0m 125.0m 125.0m 125.0m 125.0m 125.0m 125.0m 125.0m
垂線間長 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in) 122.07m (400ft 6.0in)
最大幅 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in) 12.19m (40ft 0.0in)
水線幅 N/A N/A N/A N/A N/A N/A N/A N/A N/A
吃水 満載時:4.50m (14ft 9.0in) N/A N/A N/A 満載時:4.88m (16ft 0.0in) 満載時:4.88m (16ft 0.0in) N/A N/A N/A
基準排水量 2,650t N/A N/A N/A 2,650t 2,650t N/A N/A N/A
常備排水量 N/A N/A N/A N/A N/A N/A N/A N/A N/A
満載排水量 3,415t N/A N/A N/A 4,000t 4,000t N/A N/A N/A
機関関係 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
主罐 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基
主機 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸 2軸 2軸 2軸 2軸
出力 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp
航続距離 15.0kt / 5,800nm 15.0kt / 5,800nm 15.0kt / 5,800nm 15.0kt / 5,800nm 15.0kt / 6,200nm 15.0kt / 6,200nm 15.0kt / 5,800nm 15.0kt / 5,800nm 15.0kt / 5,800nm
速力 39.75kt 39.75kt 39.75kt 39.75kt 39.75kt 39.75kt 39.75kt 39.75kt 39.75kt
燃料搭載量 重油:749t 重油:749t 重油:749t 重油:749t 重油:880t 重油:880t 重油:749t 重油:880t 重油:880t
装甲防御 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
水線部舷側装甲 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in) 機関室周辺:51mm (2.0in)
上部舷側装甲 - - - - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A N/A N/A N/A
最上甲板装甲 - - - - - - - - -
上甲板装甲 - - - - - - - - -
中甲板装甲 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in) 機関室周辺:25mm (1.0in)
下甲板装甲 - - - - - - - - -
主砲楯
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
主砲塔バーベット部 - - - - - - - - -
司令塔
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
搭載火器 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
主砲 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:3基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:3基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:3基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:3基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:2基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:2基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:3基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:2基 QF Mk.XVI (砲塔:Mk.XIX) 45口径10.2cm (4.0in) 連装高角砲:2基
副砲 - - - - - - - - -
小火器 - - - - - - - - -
ミサイル兵装 - - - - - - - - -
対空火器
対潜火器 - - - - - - - - -
機雷戦装備
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
  • 機雷投下軌条:2条
  • Mk.XIV 機雷:100個 (最大156個)
測距儀 / レーダー 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー Type 285 (10.2cm砲・対空 / 対水上):1組 Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
捜索レーダー Type 286 (対水上捜索):1組 Type 286 (対水上捜索):1組
  • Type 276 (対水上捜索):1組
  • Type 291 (対空捜索):1組
  • Type 276 (対水上捜索):1組
  • Type 291 (対空捜索):1組
  • Type 276 (対水上捜索):1組
  • Type 291 (対空捜索):1組
  • Type 272 (対水上捜索):1組
  • Type 291 (対空捜索):1組
  • Type 276 (対水上捜索):1組
  • Type 291 (対空捜索):1組
  • Type 276 (対水上捜索):1組
  • Type 291 (対空捜索):1組
  • Type 272 (対水上捜索):1組
  • Type 291 (対空捜索):1組
ソナー - - - - - - - - -
航空艤装 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
計画搭載数 - - - - - - - - -
カタパルト - - - - - - - - -
乗員定数 前期型:竣工時 Latona:1941年末頃 Welshman:1943年頃 Abdiel:1943年頃 Ariadne:竣工時 Apollo:竣工時 Manxman:1945年頃 Ariadne:1945年7月頃 Apollo:1945年7月頃
定員 240名 N/A N/A N/A 257名 257名 N/A N/A N/A
