イギリス海軍アンフィオン (パース) 級軽巡洋艦
Amphion (Perth) class Light Cruiser

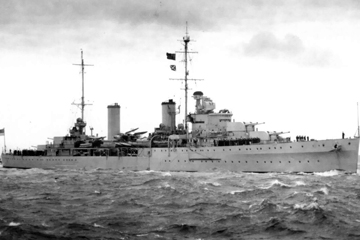

1.D29 アンフィオン Amphion
起工:1933年6月26日
進水:1934年7月27日
竣工:1936年6月15日
除籍:1939年6月
↓
再就役:1939年6月29日
オーストラリア海軍軽巡洋艦 D29 パース Perth
戦没:1942年3月1日 (水上戦)
2.D63 アポロ Apollo
起工:1933年8月15日
進水:1934年10月9日
竣工:1936年1月13日
除籍:1938年9月
↓
再就役:1938年9月28日
オーストラリア海軍軽巡洋艦 D63 ホバートHobart
除籍:1962年2月22日
○3.D48 シドニー Sydney
起工時艦名:フェートン Phoeton
起工:1933年7月8日
売却:1934年
↓
進水:1934年9月22日
竣工:1935年9月24日
オーストラリア海軍軽巡洋艦 シドニー Sydney
戦没:1941年11月19日 (水上戦)
○ = オーストラリア海軍艦として就役
各艦の略歴はこちら
寸法・排水量 Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
全長 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in) 171.40m (526ft 4.0in)
水線長 N/A N/A N/A N/A N/A N/A N/A N/A N/A
垂線間長 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in) 161.54m (530ft 0.0in)
最大幅 17.27m (56ft 8.0in) 17.28m (56ft 8.5in) 17.27m (56ft 8.0in) 17.27m (56ft 8.0in) 17.28m (56ft 8.5in) 17.27m (56ft 8.0in) 17.27m (56ft 8.0in) 17.27m (56ft 8.0in) 17.27m (56ft 8.0in)
水線幅 N/A N/A N/A N/A N/A N/A N/A N/A N/A
吃水 満載時:5.92m (19ft 5.0in) 基準時:5.26m (17ft 3.0in) N/A N/A N/A N/A N/A N/A N/A
基準排水量 7,040t 7,198t N/A N/A N/A N/A N/A N/A N/A
常備排水量 N/A N/A N/A N/A N/A N/A N/A N/A N/A
満載排水量 9,140t 8,940t N/A N/A N/A N/A N/A N/A N/A
機関関係 Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
主罐 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基 アドミラルティ式三胴型重油専焼水管罐:4基
主機 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸
出力 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp 72,000shp
航続距離 14.0kt / 7,000nm 14.0kt / 7,000nm 16.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm 16.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm
速力 32.5kt 32.5kt 32.5kt 32.5kt 32.5kt 32.5kt 32.5kt 32.5kt 32.5kt
燃料搭載量 重油:1,837t 重油:1,837t 重油:1,837t 重油:1,837t 重油:1,837t 重油:1,837t 重油:1,837t 重油:1,837t 重油:1,837t
装甲防御 Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
水線部舷側装甲
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
  • 弾薬庫周辺:89mm (3.5in) (ボックス・シタデル)
  • 機関室周辺:76mm (3.0in)
上部舷側装甲 - - - - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A N/A N/A N/A
最上甲板装甲 - - - - - - - - -
上甲板装甲 - - - - - - - - -
中甲板装甲
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:32mm (1.25in)
下甲板装甲 - - - - - - - - -
主砲塔
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
  • 前面:25mm (1.0in)
  • 側面:25mm (1.0in)
  • 後面:25mm (1.0in)
  • 天蓋:25mm (1.0in)
主砲塔バーベット部 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in)
司令塔
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
搭載火器 Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
主砲 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:4基 BL Mk.XXIII 50口径15.2cm (6.0in) 連装砲:3基
副砲 - - - - - - - - -
小火器 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 - - - - -
ミサイル兵装 - - - - - - - - -
対空火器
水雷兵装
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 四連装魚雷発射管:2基
  • ↑53.3cm (21.0in) 魚雷:N/A
対潜火器 - - - - - - - - -
機雷戦装備 - - - - - - - - -
測距儀 / レーダー Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - -
  • Type 282 (40mm機銃・対空):1組
  • Type 283 (15.2cm砲・対空):1組
  • Type 284 (15.2cm砲・対水上):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Mk 3 Mod1 (15.2cm砲・対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 283 (15.2cm砲・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
  • Mk 3 Mod1 (15.2cm砲・対水上):1組
  • Type 282 (40mm機銃・対空):1組
  • Type 283 (15.2cm砲・対空):1組
  • Type 285 (10.2cm砲・対空 / 対水上):1組
捜索レーダー - - - - - -
  • Type 272 (対水上捜索):1組
  • Type 279 (対空 / 対水上):1組
  • SG-1 (対空 / 対水上):1組
  • Type 276 (対水上捜索):1組
  • Type 277 (対空 / 対水上):1組
  • Type 281B (対空 / 対水上):1組
  • SG-1 (対空 / 対水上):1組
  • Type 276 (対水上捜索):1組
  • Type 277 (対空 / 対水上):1組
  • Type 281B (対空 / 対水上):1組
ソナー - - - - - - - - -
航空艤装 Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
計画搭載数 ホーカー オスプレイ 水上偵察機:1機 ホーカー オスプレイ 水上偵察機:1機 スーパーマリン シーガル 水上偵察機:1機 - ホーカー オスプレイ 水上偵察機:1機 スーパーマリン シーガル 水上偵察機:1機 - - -
カタパルト D.I.L型:1基 E.II.H型:1基 E.II.H型:1基 - E.II.H型:1基 E.II.H型:1基 - - -
乗員定数 Amphiom / Apollo:竣工時 Phoeton:竣工時 Apollo:1938年頃 Amphiom:1939年頃 Sydney:1941年5月頃 Perth:1941年7月頃 Hobart:1942年10月頃 Hobart:1945年1月頃 Hobart:1946年6月頃
定員 570名 N/A N/A N/A N/A N/A N/A N/A N/A
