アメリカ海軍ベインブリッジ級原子力ミサイル巡洋艦
Bainbridge class Nuclear Guided Missile Cruiser

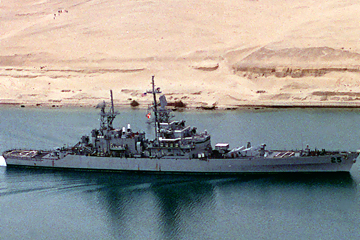

1.CGN-25 ベインブリッジ Bainbridge
竣工時類別:原子力ミサイルフリゲート (DLGN-25)
起工:1959年5月5日
進水:1961年4月15日
竣工:1962年10月6日
類別変更:1975年7月1日 (→原子力ミサイル巡洋艦、CGN-25)
除籍:1996年9月13日
略歴はこちら
寸法・排水量 竣工時 1985年頃
全長 172.22m (565ft 0.0in) 172.22m (565ft 0.0in)
水線長 167.64m (550ft 0.0in) 167.64m (550ft 0.0in)
垂線間長 N/A N/A
最大幅 17.68m (58ft 0.0in) 17.68m (58ft 0.0in)
水線幅 17.34m (57ft 0.0in) 17.34m (57ft 0.0in)
吃水 満載時:29ft 0.0in (8.84m) N/A
基準排水量 8,436t N/A
公試排水量 N/A N/A
満載排水量 9,265t N/A
機関関係 竣工時 1985年頃
主罐 ジェネラル･エレクトリック D2G 加圧水型原子炉:2基 ジェネラル･エレクトリック D2G 加圧水型原子炉:2基
主機 ジェネラル･エレクトリック式オールギヤードタービンエンジン:2基 ジェネラル･エレクトリック式オールギヤードタービンエンジン:2基
軸数 2軸 2軸
出力 60,000shp 60,000shp
燃料棒交換サイクル N/A N/A
速力 30.0kt 30.0kt
燃料搭載量 - -
装甲防御 竣工時 1985年頃
水線部舷側装甲 - -
上部舷側装甲 - -
水雷隔壁 N/A N/A
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲 - -
下甲板装甲 - -
主砲塔 - -
主砲塔バーベット部 - -
司令塔 - -
搭載火器 竣工時 1985年頃
主砲 Mk.22 (砲架:Mk.33) 50口径7.6cm (3.0in) 連装両用砲:2基 -
副砲 - -
小火器 - -
ミサイル兵装
  • Mk.10 連装ミサイル発射機:2基
  • ↑RIM-2 テリア 対空ミサイル:80発
  • Mk.112 八連装ミサイル発射機:1基
  • ↑RUR-5A アスロック 対潜ミサイル:8発
  • Mk.10 連装ミサイル発射機:2基
  • ↑RIM-67 スタンダード SM-2ER対空ミサイル:80発
  • Mk.112 八連装ミサイル発射機:1基
  • ↑RUR-5A アスロック 対潜ミサイル:8発
  • Mk.141 四連装ミサイル発射機:2基
  • ↑RGM-86 ハープーン 対艦ミサイル:8発
対空火器 - Mk.15 ファランクス 76口径20mm六銃身機銃 (CIWS):2基
水雷兵装 - -
対潜火器
  • Mk.32 32.4cm (12.75in) 三連装短魚雷発射管:2基
  • ↑Mk.44 32.4cm (12.75in) 短魚雷:12本
  • Mk.32 32.4cm (12.75in) 三連装短魚雷発射管:2基
  • ↑Mk.44 32.4cm (12.75in) 短魚雷:12本
機雷戦装備 - -
測距儀 / レーダー 竣工時 1985年頃
射撃指揮装置
  • WDS Mk.7 (武器管制装置):1組
  • Mk.63 GFCS (7.6cm砲用):1組
  • Mk.76 GMFCS (RIM-2 SAM用):4組
  • Mk.111 UBFCS (対潜火器用):1組
  • NTDS (戦術処理装置):1組
  • WDS Mk.14 (武器管制装置):1組
  • Mk.63 GFCS (7.6cm砲用):1組
  • Mk.76 GMFCS (RIM-67 SAM用):4組
  • Mk.111 UBFCS (対潜火器用):1組
射撃指揮レーダー
  • AN/SPG-34 (Mk.63 GFCSと統合):1組
  • AN/SPG-55 (Mk.76 GMFCSと統合):4組
  • AN/SPG-34 (Mk.63 GFCSと統合):1組
  • AN/SPG-55 (Mk.76 GMFCSと統合):4組
捜索レーダー
  • AN/SPS-10 (対水上捜索):1組
  • AN/SPS-37 (長距離対空捜索):1組
  • AN/SPS-39 (三次元式対空捜索):1組
  • AN/SPS-48E (三次元式対空捜索):1組
  • AN/SPS-49 (長距離対空捜索):1組
  • AN/SPS-67 (対水上捜索、低空警戒・目標追尾):1組
ソナー AN/SQS-23 (捜索・攻撃 (Mk.111 UBFCSと統合) / 艦首装備式):1組 AN/SQS-23 (捜索・攻撃 / 艦首装備式):1組
航空艤装 竣工時 1985年頃
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 1985年頃
定員 459名 N/A
