アメリカ海軍ウイチタ級重巡洋艦
Wichita class Heavy Cruiser

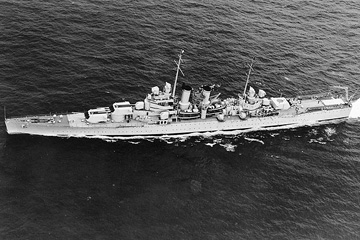

1.ウイチタ Wichita
起工:1935年10月28日
進水:1937年11月16日
竣工:1939年2月16日
除籍:1959年3月1日
略歴はこちら
寸法・排水量 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
全長 185.42m (608ft 4.0in) 185.42m (608ft 4.0in) 185.42m (608ft 4.0in) 185.42m (608ft 4.0in) 185.42m (608ft 4.0in)
水線長 182.88m (600ft 0.0in) 182.88m (600ft 0.0in) 182.88m (600ft 0.0in) 182.88m (600ft 0.0in) 182.88m (600ft 0.0in)
垂線間長 N/A N/A N/A N/A N/A
最大幅 18.82m (61ft 9.0in) 18.82m (61ft 9.0in) 18.82m (61ft 9.0in) 18.82m (61ft 9.0in) 18.82m (61ft 9.0in)
水線幅 N/A N/A N/A N/A N/A
吃水 満載時:7.24m (23ft 9.0in) N/A N/A N/A N/A
基準排水量 10,589t N/A N/A N/A N/A
公試排水量 N/A N/A N/A N/A N/A
満載排水量 13,015t N/A N/A N/A N/A
機関関係 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
主罐 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基 バブコック&ウィルコックス式重油専焼水管罐:8基
主機 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸
出力 100,000shp 100,000shp 100,000shp 100,000shp 100,000shp
航続距離 15.0kt / 10,000nm 15.0kt / 10,000nm 15.0kt / 10,000nm 15.0kt / 10,000nm 15.0kt / 10,000nm
速力 33.0kt 33.0kt 33.0kt 33.0kt 33.0kt
燃料搭載量 重油:1,984t 重油:1,984t 重油:1,984t 重油:1,984t 重油:1,984t
装甲防御 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
水線部舷側装甲 163mm (6.4in) 163mm (6.4in) 163mm (6.4in) 163mm (6.4in) 163mm (6.4in)
上部舷側装甲 - - - - -
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 - - - - -
上甲板装甲 - - - - -
中甲板装甲 57mm (2.25in) 57mm (2.25in) 57mm (2.25in) 57mm (2.25in) 57mm (2.25in)
下甲板装甲 - - - - -
主砲塔
  • 前面:203mm (8.0in)
  • 側面:95mm (3.75in)
  • 後面:38mm (1.5in)
  • 天蓋:70mm (2.75in)
  • 前面:203mm (8.0in)
  • 側面:95mm (3.75in)
  • 後面:38mm (1.5in)
  • 天蓋:70mm (2.75in)
  • 前面:203mm (8.0in)
  • 側面:95mm (3.75in)
  • 後面:38mm (1.5in)
  • 天蓋:70mm (2.75in)
  • 前面:203mm (8.0in)
  • 側面:95mm (3.75in)
  • 後面:38mm (1.5in)
  • 天蓋:70mm (2.75in)
  • 前面:203mm (8.0in)
  • 側面:95mm (3.75in)
  • 後面:38mm (1.5in)
  • 天蓋:70mm (2.75in)
主砲塔バーベット部 178mm (7.0in) 178mm (7.0in) 178mm (7.0in) 178mm (7.0in) 178mm (7.0in)
司令塔
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:57mm (2.25in)
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:57mm (2.25in)
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:57mm (2.25in)
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:57mm (2.25in)
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:57mm (2.25in)
搭載火器 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
主砲 Mk.12 55口径20.3cm (8.0in) 三連装砲:3基 Mk.12 55口径20.3cm (8.0in) 三連装砲:3基 Mk.12 55口径20.3cm (8.0in) 三連装砲:3基 Mk.12 55口径20.3cm (8.0in) 三連装砲:3基 Mk.12 55口径20.3cm (8.0in) 三連装砲:3基
副砲 Mk.12 (砲架:Mk.30) 38口径12.7cm単装両用砲:8基 Mk.12 (砲架:Mk.30) 38口径12.7cm単装両用砲:8基 Mk.12 (砲架:Mk.30) 38口径12.7cm単装両用砲:8基 Mk.12 (砲架:Mk.30) 38口径12.7cm単装両用砲:8基 Mk.12 (砲架:Mk.30) 38口径12.7cm単装両用砲:8基
小火器 - - - - -
ミサイル兵装 - - - - -
対空火器 ブローニング M2 90口径12.7mm (0.5in) 単装機銃:8基
  • Mk.1 75口径28mm (1.1in) 四連装機銃:2基
  • ブローニング M2 90口径12.7mm (0.5in) 単装機銃:8基
  • Mk.1 75口径28mm (1.1in) 四連装機銃:2基
  • エリコン Mk.2 (銃架:Mk.4) 70口径20mm単装機銃:6基
  • ボフォース Mk.1/2 (銃架:Mk.2) 56口径40mm四連装機銃:4基
  • ボフォース Mk.1/2 (銃架:Mk.1) 56口径40mm連装機銃:2基
  • エリコン Mk.2 (銃架:Mk.4) 70口径20mm単装機銃:12基
  • ボフォース Mk.1/2 (銃架:Mk.2) 56口径40mm四連装機銃:4基
  • ボフォース Mk.1/2 (銃架:Mk.1) 56口径40mm連装機銃:4基
  • エリコン Mk.2 (銃架:Mk.10) 70口径20mm単装機銃:18基
水雷兵装 - - - - -
対潜火器 - - - - -
機雷戦装備 - - - - -
測距儀 / レーダー 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - -
  • Mk.4 (12.7cm砲・対空 / 対水上):2組
  • Mk.8 (20.3cm砲・対水上):1組
  • Mk.4 (12.7cm砲・対空 / 対水上):2組
  • Mk.13 (20.3cm砲・対水上):1組
  • Mk.13 (20.3cm砲・対水上):1組
  • Mk.25 (12.7cm砲・対空 / 対水上):2組
捜索レーダー - CXAS Mk.1 (対空捜索):1組 SC (対空捜索 / 対水上捜索):1組
  • SG (低空警戒 / 対水上捜索):1組
  • SK-1 (対空捜索):1組
  • SG (低空警戒 / 対水上捜索):1組
  • SK-1 (対空捜索):1組
ソナー - - - - -
対水上捜索レーダー - - - SG (低空警戒 / 対水上捜索):1組 SG (低空警戒 / 対水上捜索):1組
航空艤装 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
計画搭載数 カーチス SOC シーガル 水上偵察機:4機 カーチス SOC シーガル 水上偵察機:4機 カーチス SOC シーガル 水上偵察機:4機 カーチス SOC シーガル 水上偵察機:4機 カーチス SOC シーガル 水上偵察機:4機
カタパルト 2基 2基 2基 2基 2基
乗員定数 竣工時 1941年7月頃 1942年4月頃 1943年11月頃 1946年1月頃
定員 929名 N/A N/A N/A N/A
