イギリス海軍ノーフォーク級 ("23型" / "デューク"級) フリゲート
Norfolk ("Type 23" / "Duke") class Frigate

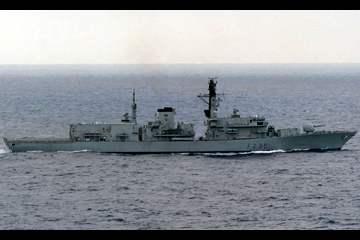

1.F230 ノーフォーク Norfolk
起工:1985年12月14日
進水:1987年7月10日
竣工:1990年6月1日
除籍:2005年4月15日

再就役:2006年11月22日
チリ海軍フリゲート FF-05 アルミランテ・コクレーン Almirante Cochrane

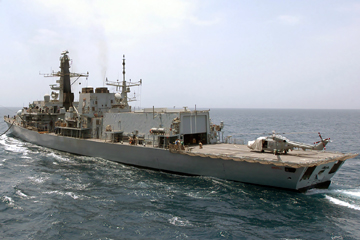

2.F231 アーガイル Argyll
起工:1987年3月20日
進水:1989年4月8日
竣工:1991年5月31日
除籍:-
3.F229 ランカスター Lancaster
起工:1987年12月18日
進水:1990年5月24日
竣工:1992年5月1日
除籍:-
4.F233 Marlborough マールボロ
起工:1987年10月22日
進水:1989年1月21日
竣工:1991年6月14日
除籍:2005年7月8日

再就役:2008年5月8日
チリ海軍フリゲート FF-06 アルミランテ・コンデル Almirante Condell
5.F234 アイアン・デューク Iron Duke
起工:1988年12月12日
進水:1991年3月2日
竣工:1993年5月20日
除籍:-
6.F235 モンマス Monmouth
起工:1989年6月1日
進水:1991年11月23日
竣工:1993年9月24日
除籍:2021年6月30日
7.F236 モントローズ Montrose
起工:1989年11月1日
進水:1992年7月31日
竣工:1994年6月2日
除籍:-
8.F237 ウェストミンスター Westminster
起工:1991年1月18日
進水:1992年2月4日
竣工:1994年5月13日
除籍:-
9.F238 ノーサンバーランド Northumberland
起工:1991年4月4日
進水:1992年4月4日
竣工:1994年11月29日
除籍:-
10.F239 リッチモンド Richmond
起工:1992年2月16日
進水:1993年4月6日
竣工:1995年6月22日
除籍:-
11.F82 サマセット Somerset
起工:1992年10月12日
進水:1994年6月25日
竣工:1996年9月20日
除籍:-
12.F80 グラフトン Grafton
起工:1993年5月13日
進水:1994年11月5日
竣工:1997年5月29日
除籍:2006年3月31日

再就役:2007年3月28日
チリ海軍フリゲート FF-07 アルミランテ・リンチ Almirante Lynch
13.F81 サザーランド Sutherland
起工:1993年10月14日
進水:1996年3月9日
竣工:1997年7月4日
除籍:-
14.F78 ケント Kent
起工:1997年4月16日
進水:1998年5月27日
竣工:2000年6月8日
除籍:-
15.F79 ポートランド Portland
起工:1998年1月14日
進水:1999年5月15日
竣工:2001年5月3日
除籍:-
16.F83 セント・オルバンズ St. Albans
起工:1999年4月18日
進水:2000年5月6日
竣工:2002年6月6日
除籍:-
各艦の略歴はこちら
寸法・排水量 Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
全長 133.40m 133.40m 133.40m
水線長 N/A N/A N/A
垂線間長 N/A N/A N/A
最大幅 16.05m 16.05m 16.05m
水線幅 N/A N/A N/A
吃水 7.30m 7.30m 7.30m
軽荷排水量 N/A N/A N/A
基準排水量 3,500t 3,500t 3,500t
常備排水量 N/A N/A N/A
満載排水量 4,900t 4,900t 4,900t
機関関係 Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
主罐 - - -
主機 (CODLAG方式)
  • ロールス・ロイス スペイ SM1A型ガスタービン:2基
  • パックスマン・バレンタ 12RPA-200CZ型ディーゼル:4基
  • 電動機:2基
  • ロールス・ロイス スペイ SM1C型ガスタービン:2基
  • パックスマン・バレンタ 12RPA-200CZ型ディーゼル:4基
  • 電動機:2基
  • ロールス・ロイス スペイ SM1C型ガスタービン:2基
  • パックスマン・バレンタ 12RPA-200CZ型ディーゼル:4基
  • 電動機:2基
軸数 2軸 2軸 2軸
出力
  • 巡航時:4,000shp
  • 全力時:41,540shp
  • 巡航時:4,000shp
  • 全力時:56,300shp
  • 巡航時:4,000shp
  • 全力時:56,300shp
航続距離 15.0kt / 12,500nm 15.0kt / 12,500nm 15.0kt / 12,500nm
速力 最大:28.0kt 最大:30.0kt 最大:30.0kt
燃料搭載量 軽質油:800t 軽質油:800t 軽質油:800t
装甲防御 Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
水線部舷側装甲 - - -
上部舷側装甲 - - -
最上甲板装甲 - - -
上甲板装甲 - - -
主甲板装甲 - - -
中甲板装甲 - - -
下甲板装甲 - - -
主砲楯 - - -
司令塔 - - -
搭載火器 Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
主砲 Mk.8 50口径11.3cm単装両用砲:1基 Mk.8 50口径11.3cm単装両用砲:1基 Mk.8 50口径11.3cm単装両用砲:1基
小火器
  • DS-30B 75口径30mm単装機銃:2基
  • GAM-B01 90口径20mm単装機銃:2基
  • DS-30B 75口径30mm単装機銃:2基
  • GAM-B01 90口径20mm単装機銃:2基
  • DS-30B 75口径30mm単装機銃:2基
  • GAM-B01 90口径20mm単装機銃:2基
対空ミサイル
  • VLSモジュール (32セル):1基
  • ↑GWS-26 シー・ウルフ 対空ミサイル:1セルあたり1発
  • 四連装ミサイル発射筒:1基
  • ↑RGM-84 ハープーン 対艦ミサイル:4発
  • VLSモジュール (32セル):1基
  • ↑GWS-26 シー・ウルフ 対空ミサイル:1セルあたり1発
  • 四連装ミサイル発射筒:1基
  • ↑RGM-84 ハープーン 対艦ミサイル:4発
  • VLSモジュール (32セル):1基
  • ↑GWS-26 シー・ウルフ 対空ミサイル:1セルあたり1発
  • 四連装ミサイル発射筒:1基
  • ↑RGM-84 ハープーン 対艦ミサイル:4発
対空火器 - - -
水雷兵装 - - -
対潜火器
  • DMTS-90 32.4cm三連装短魚雷発射管:2基
  • ↑32.4cm短魚雷:N/A
  • DMTS-90 32.4cm三連装短魚雷発射管:2基
  • ↑32.4cm短魚雷:N/A
  • DMTS-90 32.4cm三連装短魚雷発射管:2基
  • ↑32.4cm短魚雷:N/A
機雷戦装備 - - -
測距儀 / レーダー Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
射撃指揮装置
  • DNA(1) SSCS (戦術処理装置):1組
  • Type 911 (11.3cm砲用 / 対空ミサイル用):2組
  • DNA(1) SSCS (戦術処理装置):1組
  • Type 911 (11.3cm砲用 / 対空ミサイル用):2組
  • DNA(1) SSCS (戦術処理装置):1組
  • Type 911 (11.3cm砲用 / 対空ミサイル用):2組
射撃指揮レーダー Type 911と統合:2組 Type 911と統合:2組 Type 911と統合:2組
捜索レーダー
  • Type 996 (対空、三次元式):1組
  • Type 1007 (対水上 / 航海):1組
  • Type 1008 (対水上 / 航海):1組
  • Type 996 (対空、三次元式):1組
  • Type 1007 (対水上 / 航海):1組
  • Type 1008 (対水上 / 航海):1組
  • Type 996 (対空、三次元式):1組
  • Type 1007 (対水上 / 航海):1組
  • Type 1008 (対水上 / 航海):1組
ソナー
  • Type 2050NE (多機能、艦底装備式):1組
  • Type 2031Z (捜索用、曳航式):1組
  • Type 2050NE (多機能、艦底装備式):1組
  • Type 2031Z (捜索用、曳航式):1組
Type 2050NE (多機能、艦底装備式):1組
航空艤装 Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
計画搭載数 ウェストランド リンクス哨戒ヘリコプター:2機 ウェストランド リンクス哨戒ヘリコプター:2機 ウェストランド リンクス哨戒ヘリコプター:2機
カタパルト - - -
乗員定数 Norfolk ~ Montrose:竣工時 Westminster / Northumberland:竣工時 Richmond ~ St. Albans:竣工時
定員 169名 169名 169名
