| 嚮導艦 | |||
| 1.R97 グレンヴィル Grenville
起工:1941年11月1日 進水:1942年12月10日 竣工:1943年5月27日 類別変更:1954年3月19日 (フリゲート) 除籍:1983年2月 |
|||
| 通常型 | |||
| 1.R99 アーチン Urchin
起工:1942年3月28日 進水:1943年3月8日 竣工:1943年9月24日 類別変更:1954年 (フリゲート) 除籍:1967年8月 |
2.R69 ユリシーズ Ulysses
起工:1942年3月14日 進水:1943年4月22日 竣工:1943年12月23日 類別変更:1955年10月18日 (フリゲート) 除籍:1979年11月 |
3.R05 ユレーニア Urania
起工:1942年6月18日 進水:1943年5月19日 竣工:1944年1月18日 類別変更:1955年1月2日 (フリゲート) 除籍:1971年2月2日 |
4.R42 アンダイン Undine
起工:1942年3月18日 進水:1943年6月1日 竣工:1943年12月23日 類別変更:1953年 (フリゲート) 除籍:1965年11月12日 |
| 5.R53 アンダウンテッド Undaunted
起工:1942年9月8日 進水:1943年7月19日 竣工:1944年3月3日 類別変更:1954年 (フリゲート) 除籍:1978年11月 |
6.R22 アーサ Ursa
起工:1942年3月18日 進水:1943年7月22日 竣工:1944年3月1日 類別変更:1955年6月29日 (フリゲート) 除籍:1967年9月 |

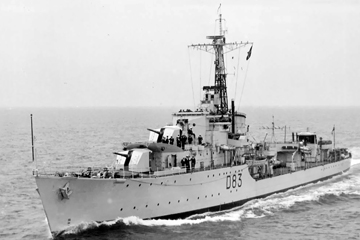

7.R83 アルスター Ulster
起工:1941年11月12日 進水:1942年9月11日 竣工:1943年6月30日 類別変更:1956年 (フリゲート) 除籍:1980年11月 |
|
| 各艦の略歴はこちら | |||
"U"級駆逐艦
| 寸法・排水量 | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
|---|---|---|---|---|
| 全長 | 108.66m | 108.66m | 108.66m | 108.66m |
| 水線長 | 106.07m | 106.07m | 106.07m | 106.07m |
| 垂線間長 | N/A | N/A | N/A | N/A |
| 最大幅 | 10.87m | 10.87m | 10.87m | 10.87m |
| 水線幅 | N/A | N/A | N/A | N/A |
| 吃水 | 3.73m | 3.73m | 3.73m | 3.73m |
| 軽荷排水量 | N/A | N/A | N/A | N/A |
| 基準排水量 | 1,710t | 1,710t | 1,710t | 1,710t |
| 常備排水量 | N/A | N/A | N/A | N/A |
| 満載排水量 | 2,530t | 2,530t | 2,530t | 2,530t |
| 機関関係 | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
| 主罐 | アドミラルティ式三胴型重油専焼水管罐:2基 | アドミラルティ式三胴型重油専焼水管罐:2基 | アドミラルティ式三胴型重油専焼水管罐:2基 | アドミラルティ式三胴型重油専焼水管罐:2基 |
| 主機 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 |
| 軸数 | 2軸 | 2軸 | 2軸 | 2軸 |
| 出力 | 40,000shp | 40,000shp | 40,000shp | 40,000shp |
| 航続距離 | 20.0kt / 4,600nm | 20.0kt / 4,600nm | 20.0kt / 4,600nm | 20.0kt / 4,600nm |
| 速力 | 36.5kt | 36.5kt | 36.5kt | 36.5kt |
| 燃料搭載量 | 重油:615t | 重油:615t | 重油:615t | 重油:615t |
| 装甲防御 | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
| 水線部舷側装甲 | - | - | - | - |
| 上部舷側装甲 | - | - | - | - |
| 前後主隔壁 | - | - | - | - |
| 水雷隔壁 | - | - | - | - |
| 最上甲板装甲 | - | - | - | - |
| 上甲板装甲 | - | - | - | - |
| 主甲板装甲 | - | - | - | - |
| 中甲板装甲 | - | - | - | - |
| 下甲板装甲 | - | - | - | - |
| 主砲楯 | - | - | - | - |
| 司令塔 | - | - | - | - |
| 搭載火器 | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
| 主砲 | QF Mk.IX** (砲架:C.P. Mk.XXII) 45口径12.0cm (4.7in) 単装砲:4基 | QF Mk.IX** (砲架:C.P. Mk.XXII) 45口径12.0cm (4.7in) 単装砲:4基 | QF Mk.IX** (砲架:C.P. Mk.XXII) 45口径12.0cm (4.7in) 単装砲:4基 | QF Mk.IX** (砲架:C.P. Mk.XXII) 45口径12.0cm (4.7in) 単装砲:4基 |
| 副砲 | - | - | - | - |
| 小火器 | - | - | - | - |
| ミサイル兵装 | - | - | - | - |
| 対空火器 | エリコン Mk.II 70口径20mm連装機銃:6基 | |||
| 水雷兵装 |
|
|
|
|
| 対潜火器 |
|
|
|
|
| 機雷戦装備 | - | - | - | - |
| 測距儀 / レーダー | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
| 射撃指揮装置 | Mk.II (W) (12.0cm砲用、3.66m合致式測距儀):1組 | Mk.II (W) (12.0cm砲用、3.66m合致式測距儀):1組 | Mk.II (W) (12.0cm砲用、3.66m合致式測距儀):1組 |
|
| 射撃指揮レーダー |
|
Type 285 (Mk.II (W)と連接):1組 |
|
|
| 捜索レーダー | Type 291 (対空捜索):1組 |
|
|
Type 291 (対空捜索):1組 |
| ソナー | Type 144 ASDIC (捜索用、艦底装備式):1組 | Type 144 ASDIC (捜索用、艦底装備式):1組 | Type 144 ASDIC (捜索用、艦底装備式):1組 | Type 144 ASDIC (捜索用、艦底装備式):1組 |
| 航空艤装 | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
| 計画搭載数 | - | - | - | - |
| カタパルト | - | - | - | - |
| 乗員定数 | Grenville / Undine / Undaunted / Ursa:竣工時 | Urchin:竣工時 | Ulster / Urania:竣工時 | Ulysses:竣工時 |
| 定員 | 180名 | 180名 | 180名 | 180名 |
