 音羽型防護巡洋艦Otowa class Protected Cruiser |

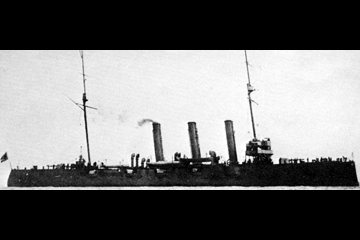

| 1.音羽 Otowa
起工:1903年1月6日 進水:1903年11月2日 竣工:1904年9月6日 全損:1917年8月1日 (座礁事故) 除籍:1917年12月1日 |
| 略歴はこちら |
| 寸法・排水量 | 竣工時 |
|---|---|
| 全長 | 103.9m |
| 水線長 | N/A |
| 垂線間長 | 98.0m |
| 最大幅 | 12.6m |
| 水線幅 | N/A |
| 吃水 | 4.80m |
| 基準排水量 | N/A |
| 常備排水量 | 3,000t |
| 満載排水量 | N/A |
| 機関関係 | 竣工時 |
| 主罐 | イ号艦本式石炭専焼水管罐:10基 |
| 主機 | 直立型四気筒三段膨張式レシプロ:2基 |
| 軸数 | 2軸 |
| 出力 | 10,000ihp |
| 航続距離 | N/A |
| 速力 | 21.0kt |
| 燃料搭載量 | 石炭:575t |
| 装甲防御 | 竣工時 |
| 水線部舷側装甲 | 75mm |
| 上部舷側装甲 | N/A |
| 水雷隔壁 | N/A |
| 最上甲板装甲 | N/A |
| 上甲板装甲 | N/A |
| 中甲板装甲 |
|
| 下甲板装甲 | N/A |
| 主砲楯 |
|
| 主砲塔バーベット部 | N/A |
| 司令塔 |
|
| 搭載火器 | 竣工時 |
| 主砲 | 安式(アームストロング) 40口径15.2cm単装砲:2基 |
| 副砲 | 安式(アームストロング) 40口径12.0cm単装砲:6基 |
| 小火器 | 安式(アームストロング) 40口径7.6cm単装砲:4基 |
| ミサイル兵装 | - |
| 対空火器 | - |
| 水雷兵装 | - |
| 対潜火器 | - |
| 機雷戦装備 | - |
| 測距儀 / レーダー | 竣工時 |
| 射撃指揮装置 | N/A |
| 射撃指揮レーダー | - |
| 捜索レーダー | - |
| ソナー | - |
| 航空艤装 | 竣工時 |
| 計画搭載数 | - |
| カタパルト | - |
| 乗員定数 | 竣工時 |
| 定員 | 312名 |
