アメリカ海軍アトランタ級防護巡洋艦
Atlanta class Protected Cruiser
1.アトランタ Atlanta
起工:1883年11月8日
進水:1884年10月9日
竣工:1886年7月19日
除籍:1912年4月24日

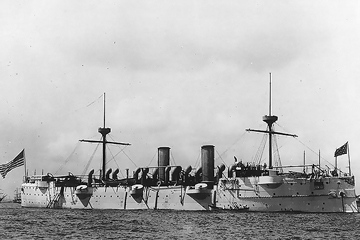

2.ボストン Boston
起工:1883年11月15日
進水:1884年12月4日
竣工:1887年5月2日
移管:1917年5月24日 (→米国海運委員会、武装解除され貨物船として使用)
返還・類別変更:1918年6月18日 (→練習船)
改名:1940年8月9日 (→デスパッチ Despatch)
類別変更:1941年2月17日 (→非分類雑役船、IX-2)
除籍:1946年4月7日
各艦の略歴はこちら
寸法・排水量 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
全長 86.3m 86.3m 86.3m
水線長 N/A N/A N/A
垂線間長 N/A N/A N/A
最大幅 12.8m 12.8m 12.8m
水線幅 N/A N/A N/A
吃水 5.20m 5.20m N/A
軽荷排水量 N/A N/A N/A
基準排水量 N/A N/A N/A
常備排水量 3,189t 3,189t N/A
満載排水量 N/A N/A N/A
機関関係 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
主罐 円罐:8基 円罐:8基 円罐:8基
主機 横置型二気筒二段膨張式レシプロエンジン:1基 (+帆走) 横置型三気筒三段膨張式レシプロエンジン:1基 横置型三気筒三段膨張式レシプロエンジン:1基
軸数 1軸 1軸 1軸
出力 3,500ihp 4,030ihp 3,500ihp
航続距離 10.0kt / 3,390nm N/A N/A
速力 13.0kt (公試時:16.3kt) N/A N/A
燃料搭載量 石炭:490t 石炭:490t 石炭:490t
装甲防御 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
水線部舷側装甲 - - -
上部舷側装甲 - - -
前後主隔壁 N/A N/A N/A
水雷隔壁 N/A N/A N/A
最上甲板装甲 N/A N/A N/A
上甲板装甲 N/A N/A N/A
中甲板装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
下甲板装甲 N/A N/A N/A
主砲塔 N/A N/A N/A
主砲塔バーベット部 51mm (2.0in) 51mm (2.0in) 51mm (2.0in)
司令塔
  • 前面:51mm (2.0in)
  • 側面:51mm (2.0in)
  • 後面:51mm (2.0in)
  • 天蓋:N/A
  • 前面:51mm (2.0in)
  • 側面:51mm (2.0in)
  • 後面:51mm (2.0in)
  • 天蓋:N/A
  • 前面:51mm (2.0in)
  • 側面:51mm (2.0in)
  • 後面:51mm (2.0in)
  • 天蓋:N/A
搭載火器 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
主砲 Mk.1 30口径20.3cm単装砲:2基 Mk.1 30口径20.3cm単装砲:2基 Mk.1 30口径20.3cm単装砲:2基
副砲 Mk.2 30口径15.2cm単装砲:6基 Mk.2 30口径15.2cm単装砲:6基 Mk.2 30口径15.2cm単装砲:6基
小火器
  • 5.7cm (6pdr) 単装砲:2基
  • 4.7cm (3pdr) 単装砲:2基
  • オチキス 3.7cm (1pdr) 五砲身自動砲:2基
  • 3.7cm (1pdr) 単装砲:2基
  • 11.4mmガトリング砲:2基
  • 5.7cm (6pdr) 単装砲:2基
  • 4.7cm (3pdr) 単装砲:2基
  • オチキス 3.7cm (1pdr) 五砲身自動砲:2基
  • 3.7cm (1pdr) 単装砲:2基
  • 11.4mmガトリング砲:2基
  • 5.7cm (6pdr) 単装砲:2基
  • 4.7cm (3pdr) 単装砲:2基
  • オチキス 3.7cm (1pdr) 五砲身自動砲:2基
  • 3.7cm (1pdr) 単装砲:2基
  • 11.4mmガトリング砲:2基
ミサイル兵装 - - -
対空火器 - - -
水雷兵装 - - -
対潜火器 - - -
機雷戦装備 - - -
測距儀 / レーダー 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
射撃指揮装置 N/A N/A N/A
射撃指揮レーダー - - -
捜索レーダー - - -
ソナー - - -
航空艤装 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
計画搭載数 - - -
カタパルト - - -
乗員定数 竣工時 Atlanta:1899年改装後 Boston:1901年改装後
定員 284名 N/A N/A
