アメリカ海軍コロンビア級防護巡洋艦
Columbia class Protected Cruiser
1.C-12 コロンビア Columbia
起工:1890年12月30日
進水:1892年7月26日
竣工:1894年4月23日
類別変更:1920年7月17日 (→一等巡洋艦、CA-16)
改名:1921年11月17日 (→オールド・コロンビア Old Columbia)
除籍:1922年1月26日

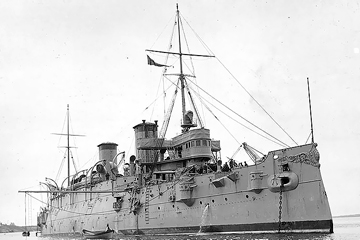

2.C-13 ミネアポリス Minneapolis
起工:1891年12月16日
進水:1893年8月12日
竣工:1894年12月13日
類別変更:1920年7月17日 (→一等巡洋艦、CA-17)
除籍:1921年8月5日
各艦の略歴はこちら
寸法・排水量 Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
全長 125.9m 125.9m 125.9m 125.9m
水線長 N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A
最大幅 17.7m 17.7m 17.7m 17.7m
水線幅 N/A N/A N/A N/A
吃水 6.90m N/A N/A N/A
軽荷排水量 N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A
常備排水量 7,375t N/A N/A N/A
満載排水量 N/A N/A N/A N/A
機関関係 Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
主罐 円罐:8基 円罐:10基 円罐:8基 円罐:10基
主機 直立型三気筒三段膨張式レシプロエンジン:3基 直立型三気筒三段膨張式レシプロエンジン:3基 直立型三気筒三段膨張式レシプロエンジン:3基 直立型三気筒三段膨張式レシプロエンジン:3基
軸数 3軸 3軸 3軸 3軸
出力 21,000ihp 21,000ihp 21,000ihp 21,000ihp
航続距離 10.0kt / 25,250nm 10.0kt / 25,250nm 10.0kt / 25,250nm 10.0kt / 25,250nm
速力 21.0kt (公試時:22.8kt) 21.0kt (公試時:23.07kt) 21.0kt 21.0kt
燃料搭載量 石炭:2,130t 石炭:2,130t 石炭:2,130t 石炭:2,130t
装甲防御 Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
水線部舷側装甲 - - - -
上部舷側装甲 - - - -
前後主隔壁 N/A N/A N/A N/A
水雷隔壁 N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A
中甲板装甲
  • 水平部:64mm (2.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:64mm (2.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:64mm (2.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:64mm (2.5in)
  • 傾斜部:102mm (4.0in)
下甲板装甲 N/A N/A N/A N/A
主砲楯
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 天蓋:N/A
主砲塔バーベット部 N/A N/A N/A N/A
副砲ケースメイト部 102mm (4.0in) 102mm (4.0in) 102mm (4.0in) 102mm (4.0in)
司令塔
  • 前面:127mm (5.0in)
  • 側面:127mm (5.0in)
  • 後面:127mm (5.0in)
  • 天蓋:N/A
  • 前面:127mm (5.0in)
  • 側面:127mm (5.0in)
  • 後面:127mm (5.0in)
  • 天蓋:N/A
  • 前面:127mm (5.0in)
  • 側面:127mm (5.0in)
  • 後面:127mm (5.0in)
  • 天蓋:N/A
  • 前面:127mm (5.0in)
  • 側面:127mm (5.0in)
  • 後面:127mm (5.0in)
  • 天蓋:N/A
搭載火器 Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
主砲 Mk.5 40口径20.3cm単装砲:1基 Mk.5 40口径20.3cm単装砲:1基 Mk.5 40口径20.3cm単装砲:1基 Mk.5 40口径20.3cm単装砲:1基
副砲
  • Mk.4 40口径15.2cm単装砲:2基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.4 40口径15.2cm単装砲:2基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.4 40口径15.2cm単装砲:2基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.4 40口径15.2cm単装砲:2基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
小火器
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.1 40口径5.7cm (6pdr) 単装砲:12基
  • 40口径3.7cm (1pdr) 単装砲:4基
  • 11.4mmガトリング砲:4基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.1 40口径5.7cm (6pdr) 単装砲:12基
  • 40口径3.7cm (1pdr) 単装砲:4基
  • 11.4mmガトリング砲:4基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.1 40口径5.7cm (6pdr) 単装砲:12基
  • 40口径3.7cm (1pdr) 単装砲:4基
  • 11.4mmガトリング砲:4基
  • Mk.1 40口径10.2cm (4.0in) 単装砲:8基
  • Mk.1 40口径5.7cm (6pdr) 単装砲:12基
  • 40口径3.7cm (1pdr) 単装砲:4基
  • 11.4mmガトリング砲:4基
ミサイル兵装 - - - -
対空火器 - - - -
水雷兵装
  • 35.6cm単装魚雷発射管 (水中固定式):4基
  • ↑ホーウェル Mk.1 35.6cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):4基
  • ↑45.0cm魚雷:N/A
 - -
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー - - - -
ソナー - - - -
航空艤装 Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
計画搭載数 - - - -
カタパルト - - - -
乗員定数 Colombia:竣工時 Minneapolis:竣工時 Colombia:1904年改装後 Minneapolis:1904年改装後
定員 477名 N/A N/A N/A
