アメリカ海軍ペンシルヴァニア級装甲巡洋艦
Pennsylvania class Armoured Cruiser
1.ACR-4 ペンシルヴァニア Pennsylvania
起工:1901年8月7日
進水:1903年8月22日
竣工:1905年3月9日
改名:1912年8月27日 (→ピッツバーグ Pittsburgh)
類別変更:1920年7月17日 (→一等巡洋艦、CA-4)
除籍:1931年7月10日
2.ACR-5 ウエスト・ヴァージニア West Virginia
起工:1901年9月16日
進水:1903年4月18日
竣工:1905年2月23日
改名:1916年11月11日 (→ハンティントン Huntington)
類別変更:1920年7月17日 (→一等巡洋艦、CA-5)
除籍:1930年3月12日

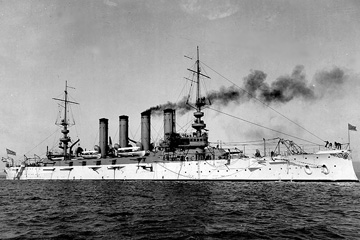

3.ACR-6 カリフォルニア California
起工:1902年5月7日
進水:1904年4月28日
竣工:1907年8月1日
改名:1914年9月1日 (→サン・ディエゴ San Diego)
戦没:1918年7月19日 (触雷)
4.ACR-7 コロラド Colorado
起工:1901年4月25日
進水:1903年4月25日
竣工:1905年1月19日
改名:1916年9月9日 (→プエブロ Pueblo)
類別変更:1920年7月17日 (→一等巡洋艦、CA-7)
除籍:1930年10月2日
5.ACR-8 メリーランド Maryland
起工:1901年10月29日
進水:1903年9月12日
竣工:1905年4月18日
改名:1916年11月9日 (→フレデリック Frederick)
類別変更:1920年7月17日 (→一等巡洋艦、CA-8)
除籍:1929年11月13日
6.ACR-9 サウス・ダコタ South Dakota
起工:1902年9月30日
進水:1904年7月21日
竣工:1908年1月27日
改名:1920年6月7日 (→ヒューロン Huron)
類別変更:1920年7月17日 (→一等巡洋艦、CA-9)
除籍:1929年11月13日
各艦の略歴はこちら
寸法・排水量 ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
全長 153.6m 153.6m 153.6m 153.6m 153.6m
水線長 N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A
最大幅 21.2m 21.2m 21.2m 21.2m 21.2m
水線幅 N/A N/A N/A N/A N/A
吃水 7.30m N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A
常備排水量 13,680t N/A N/A N/A N/A
満載排水量 15,138t N/A N/A N/A N/A
機関関係 ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
主罐 ニクローズ式石炭専焼水管罐:32基 バブコック&ウィルコックス式石炭専焼水管罐:16基 バブコック&ウィルコックス式石炭専焼水管罐:16基
  • バブコック&ウィルコックス式石炭専焼水管罐:12基
  • 改良ニクローズ式石炭専焼水管罐:8基
バブコック&ウィルコックス式石炭専焼水管罐:16基
主機 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸
出力 23,000ihp 23,000ihp 23,000ihp 23,000ihp 23,000ihp
航続距離 N/A N/A N/A N/A N/A
速力 22.0kt 22.0kt 22.0kt 22.0kt 22.0kt
燃料搭載量 石炭:1,825t 石炭:1,950t 石炭:2,075t 石炭:1,825t 石炭:2,075t
装甲防御 ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
水線部舷側装甲 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in)
上部舷側装甲 127mm (5.0in) 127mm (5.0in) 127mm (5.0in) 127mm (5.0in) 127mm (5.0in)
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 - - - - -
上甲板装甲 - - - - -
中甲板装甲
  • 水平部:38mm (1.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:38mm (1.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:38mm (1.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:38mm (1.5in)
  • 傾斜部:102mm (4.0in)
  • 水平部:38mm (1.5in)
  • 傾斜部:102mm (4.0in)
下甲板装甲 N/A N/A N/A N/A N/A
主砲塔
  • 前面:6.5" (165mm)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:6.5" (165mm)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:6.5" (165mm)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:6.5" (165mm)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:6.5" (165mm)
  • 側面:N/A
  • 天蓋:N/A
主砲塔バーベット部 N/A N/A N/A N/A N/A
司令塔
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:N/A
搭載火器 ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
主砲 Mk.5 45口径20.3cm連装砲:2基 Mk.5 45口径20.3cm連装砲:2基 Mk.5 45口径20.3cm連装砲:2基 Mk.5 45口径20.3cm連装砲:2基 Mk.5 45口径20.3cm連装砲:2基
副砲 Mk.6 50口径15.2cm単装砲:14基 Mk.6 50口径15.2cm単装砲:14基 Mk.6 50口径15.2cm単装砲:14基 Mk.6 50口径15.2cm単装砲:14基 Mk.6 50口径15.2cm単装砲:14基
小火器
  • Mk.2 50口径7.6cm単装砲:18基
  • 4.7cm (3pdr) 単装砲:12基
  • 3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm単装砲:18基
  • 4.7cm (3pdr) 単装砲:12基
  • 3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm単装砲:18基
  • 4.7cm (3pdr) 単装砲:12基
  • 3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm単装砲:18基
  • 4.7cm (3pdr) 単装砲:12基
  • 3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm単装砲:18基
  • 4.7cm (3pdr) 単装砲:12基
  • 3.7cm (1pdr) 単装砲:2基
ミサイル兵装 - - - - -
対空火器 - - - - -
水雷兵装
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
対潜火器 - - - - -
機雷戦装備 - - - - -
測距儀 / レーダー ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - -
捜索レーダー - - - - -
ソナー - - - - -
航空艤装 ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
計画搭載数 - - - - -
カタパルト - - - - -
乗員定数 ACR-4 / 7:竣工時 ACR-5 / 8:竣工時 ACR-6 / 9:竣工時 ACR-4:1919年頃 ACR-7:1919年頃
定員 928名 N/A N/A N/A N/A
