アメリカ海軍サン・フランシスコ級防護巡洋艦
San Francisco class Protected Cruiser

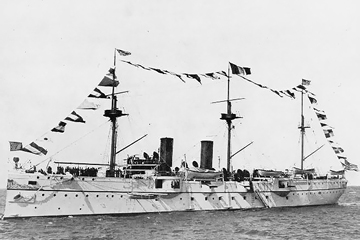

1.C-5 サン・フランシスコ San Francisco
起工:1888年8月14日
進水:1890年10月26日
竣工:1890年11月15日
類別変更:1912年12月19日 (→機雷敷設巡洋艦)
ハルナンバー変更:1920年7月7日 (→CM-2)
改名:1921年12月24日 (→タホ Tahoe、以降宿泊船として使用)
改名:1931年1月11日 (→ヨセミテ Yosemite)
除籍:1937年6月8日
略歴はこちら
寸法・排水量 竣工時 1911年改装後 1918年改装後
全長 98.9m 98.9m 98.9m
水線長 N/A N/A N/A
垂線間長 N/A N/A N/A
最大幅 15.0m 15.0m 15.0m
水線幅 N/A N/A N/A
吃水 5.70m 5.70m 5.70m
軽荷排水量 N/A N/A N/A
基準排水量 N/A N/A N/A
常備排水量 4,088t 4,088t 4,088t
満載排水量 N/A N/A N/A
機関関係 竣工時 1911年改装後 1918年改装後
主罐 円罐:4基 バブコック＆ウィルコックス式石炭専焼水管罐:8基 バブコック＆ウィルコックス式石炭専焼水管罐:8基
主機 横置型三気筒三段膨張式レシプロエンジン:2基 (+帆走) 横置型三気筒三段膨張式レシプロエンジン:2基 横置型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸
出力 10,500ihp 10,500ihp 10,500ihp
航続距離 10.0kt / 8,333nm N/A 10.0kt / 8,333nm
速力 19.0kt 19.0kt 19.0kt
燃料搭載量 石炭:850t 石炭:850t 石炭:850t
装甲防御 竣工時 1911年改装後 1918年改装後
水線部舷側装甲 - - -
上部舷側装甲 - - -
前後主隔壁 N/A N/A N/A
水雷隔壁 N/A N/A N/A
最上甲板装甲 N/A N/A N/A
上甲板装甲 N/A N/A N/A
中甲板装甲
  • 水平部:51mm (2.0in)
  • 傾斜部:76mm (3.0in)
  • 水平部:51mm (2.0in)
  • 傾斜部:76mm (3.0in)
  • 水平部:51mm (2.0in)
  • 傾斜部:76mm (3.0in)
下甲板装甲 N/A N/A N/A
主砲楯
  • 前面:51mm (2.0in)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:51mm (2.0in)
  • 側面:N/A
  • 天蓋:N/A
  • 前面:51mm (2.0in)
  • 側面:N/A
  • 天蓋:N/A
主砲塔バーベット部 N/A N/A N/A
司令塔
  • 前面:76mm (3.0in)
  • 側面:76mm (3.0in)
  • 後面:76mm (3.0in)
  • 天蓋:N/A
  • 前面:76mm (3.0in)
  • 側面:76mm (3.0in)
  • 後面:76mm (3.0in)
  • 天蓋:N/A
  • 前面:76mm (3.0in)
  • 側面:76mm (3.0in)
  • 後面:76mm (3.0in)
  • 天蓋:N/A
搭載火器 竣工時 1911年改装後 1918年改装後
主砲 Mk.3 30口径15.2cm単装砲:12基 Mk.2 40口径12.7cm (5.0in) 単装砲:8基 Mk.7 51口径12.7cm (5.0in) 単装砲:4基
副砲 - - -
小火器
  • 5.7cm (6pdr) 単装砲:4基
  • 4.7cm (3pdr) 単装砲:4基
  • オチキス 3.7cm (1pdr) 五砲身自動砲:2基
 5.7cm (6pdr) 単装砲:4基 5.7cm (6pdr) 単装砲:4基
ミサイル兵装 - - -
対空火器 - - Mk.2 (Mk.11 砲架) 50口径7.6cm (3.0in) 単装高角砲:2基
水雷兵装 - - -
対潜火器 - - -
機雷戦装備 - 機雷:300個 機雷:300個
測距儀 / レーダー 竣工時 1911年改装後 1918年改装後
射撃指揮装置 N/A N/A N/A
射撃指揮レーダー - - -
捜索レーダー - - -
ソナー - - -
航空艤装 竣工時 1911年改装後 1918年改装後
計画搭載数 - - -
カタパルト - - -
乗員定数 竣工時 1911年改装後 1918年改装後
定員 384名 N/A N/A
