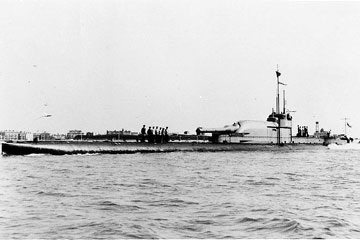

イギリス海軍"M"級潜水艦
"M" class Submarine
1.M1
起工:年月日
進水:年月日
竣工:年月日
除籍:年月日
2.M2
起工:年月日
進水:年月日
竣工:年月日
除籍:年月日
3.M3
起工:年月日
進水:年月日
竣工:年月日
除籍:年月日
※4.M4
起工:年月日
進水:年月日
竣工:年月日
除籍:年月日
各艦の略歴はこちら
寸法・排水量 竣工時
全長 85.34m (280ft 0.0in)
水線長 N/A
垂線間長 79.17m (259ft 9.0in)
最大幅 7.52m (24ft 8.0in)
水線幅 7.52m (24ft 8.0in)
耐圧殻最大幅 6.20m (20ft 4.0in)
吃水 4.80m (15ft 9.0in)
軽荷排水量 N/A
基準排水量 N/A
常備排水量 (水上排水量) 1,620t (1,594LT)
満載排水量 (水中排水量) 1,977t (1,946LT)
機関関係 竣工時
主罐 -
主機
  • ヴィッカース 一二気筒ディーゼルエンジン:2基
  • 電動機:4基
軸数 2軸
出力
  • 水上:2,400bhp
  • 水中:2,000shp
航続距離
  • 水上:19.5kt / 3,500nm
  • 水中:3.0kt / 60nm
速力
  • 水上:15.5kt
  • 水中:9.5kt
燃料搭載量
  • 軽質油:73.7t (72.5LT)
  • 電池セル数:552セル
装甲防御 竣工時
水線部舷側装甲 -
上部舷側装甲 -
最上甲板装甲 -
上甲板装甲 -
主甲板装甲 -
中甲板装甲 -
下甲板装甲 -
主砲楯 -
司令塔 -
可潜深度 竣工時
安全潜航深度 N/A
限界潜航深度 N/A
搭載火器 竣工時
主砲 BL Mk.IX 40口径30.5cm (12.0in) 単装砲:1基
副砲 -
小火器 -
ミサイル兵装 -
対空火器 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:1基
水雷兵装
  • 45.0cm (17.7in) 単装魚雷発射管 (艦首固定式):4基
  • ↑45.0cm (17.7in) 魚雷:4本
対潜火器 -
機雷戦装備 -
測距儀 / レーダー 竣工時
射撃指揮装置 -
射撃指揮レーダー -
捜索レーダー -
ソナー -
航空艤装 竣工時
計画搭載数 -
カタパルト -
乗員定数 竣工時
定員 64名
