イタリア海軍コンテ・ディ・カヴール級戦艦
Conte di Cavour class Battleship
1.コンテ・ディ・カヴール Conte di Cavour

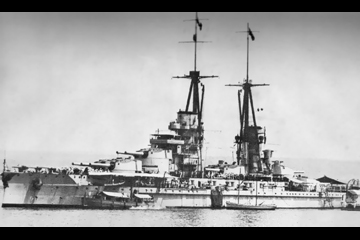

2.カイオ・ジュリオ・チェーザレ Caio Giulio Cesare
3.レオナルド・ダ・ヴィンチ Leonardo da Vinci
各艦の略歴はこちら
寸法・排水量 Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
全長 176.1m 176.1m 176.1m 176.1m 176.1m 186.4m 186.4m 186.4m 186.4m
水線長 N/A N/A N/A N/A N/A N/A N/A N/A N/A
垂線間長 168.9m 168.9m 168.9m 168.9m 168.9m 168.9m 168.9m 168.9m 168.9m
最大幅 28.0m 28.0m 28.0m 28.0m 28.0m 28.6m 28.6m 28.6m 28.6m
水線幅 N/A N/A N/A N/A N/A N/A N/A N/A N/A
吃水
  • 常備時:8.70m
  • 満載時:9.35m
  • 常備時:8.70m
  • 満載時:9.43m
  • 常備時:8.70m
  • 満載時:9.35m
N/A N/A
  • 常備時:9.15m
  • 満載時:10.4m
  • 常備時:N/A
  • 満載時:10.2m
N/A N/A
基準排水量 N/A N/A N/A N/A N/A 26,400t N/A N/A N/A
常備排水量 22,922t 23,183t 23,087t N/A N/A N/A N/A N/A N/A
満載排水量 24,250t 24,801t 24,677t N/A N/A 29,032t 28,882t N/A N/A
機関関係 Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
主罐 ブレキンデン式炭油混焼水管罐:20基
  • ブレキンデン式炭油混焼水管罐:12基
  • バブコック&ウィルコックス式炭油混焼水管罐:12基
ブレキンデン式炭油混焼水管罐:20基 ヤーロー式炭油混焼水管罐:20基
  • ブレキンデン式炭油混焼水管罐:12基
  • バブコック&ウィルコックス式炭油混焼水管罐:12基
ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基
主機 パーソンズ式オールギヤードタービン:4基 パーソンズ式オールギヤードタービン:4基 パーソンズ式オールギヤードタービン:4基 パーソンズ式オールギヤードタービン:4基 パーソンズ式オールギヤードタービン:4基 ベルーツォ式オールギヤードタービン:2基 ベルーツォ式オールギヤードタービン:2基 ベルーツォ式オールギヤードタービン:2基 ベルーツォ式オールギヤードタービン:2基
軸数 4軸 4軸 4軸 4軸 4軸 2軸 2軸 2軸 2軸
出力 31,278shp 30,700shp 32,800shp 31,000shp 30,700shp 75,000shp 75,000shp 75,000shp 75,000shp
航続距離 10.0kt / 4,800nm 10.0kt / 4,800nm 10.0kt / 4,800nm 10.0kt / 4,800nm 10.0kt / 4,800nm 13.0kt / 6,400nm 13.0kt / 6,400nm 13.0kt / 6,400nm 13.0kt / 6,400nm
速力 22.2kt 21.6kt 21.6kt 21.3kt 21.6kt 27.0kt 27.0kt 27.0kt 27.0kt
燃料搭載量
  • 石炭:1,450t
  • 重油:850t
  • 石炭:1,450t
  • 重油:850t
  • 石炭:1,450t
  • 重油:850t
  • 石炭:1,450t
  • 重油:850t
  • 石炭:1,450t
  • 重油:850t
重油:2,472t 重油:2,472t 重油:2,472t 重油:2,472t
装甲防御 Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
水線部舷側装甲 250mm 250mm 250mm 250mm 250mm 250mm 250mm 250mm 250mm
上部舷側装甲 220mm 220mm 220mm 220mm 220mm 170mm 170mm 170mm 170mm
最上甲板装甲 44mm 44mm 44mm 44mm 44mm - - - -
上甲板装甲 30mm 30mm 30mm 30mm 30mm - - - -
主甲板装甲
  • 平坦部:24mm
  • 傾斜部:40mm
  • 平坦部:24mm
  • 傾斜部:40mm
  • 平坦部:24mm
  • 傾斜部:40mm
  • 平坦部:24mm
  • 傾斜部:40mm
  • 平坦部:24mm
  • 傾斜部:40mm
  • 平坦部:50mm
  • 傾斜部:40mm
  • 平坦部:50mm
  • 傾斜部:40mm
  • 平坦部:50mm
  • 傾斜部:40mm
  • 平坦部:50mm
  • 傾斜部:40mm
中甲板装甲 30mm 30mm 30mm 30mm 30mm
  • 弾薬庫部:100mm
  • 機関室周辺:80mm
  • 弾薬庫部:100mm
  • 機関室周辺:80mm
  • 弾薬庫部:100mm
  • 機関室周辺:80mm
  • 弾薬庫部:100mm
  • 機関室周辺:80mm
下甲板装甲 - - - - - - - - -
主砲塔
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
  • 前面:280mm
  • 側面:240mm
  • 後面:N/A
  • 天蓋:85mm
主砲塔バーベット部 280mm 280mm 280mm 280mm 280mm 280mm 280mm 280mm 280mm
副砲塔 - - - - -
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
副砲塔バーベット部 - - - - - N/A N/A N/A N/A
副砲ケースメイト部 130mm 130mm 130mm 130mm 130mm - - - -
司令塔
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
  • 前面:280mm
  • 側面:280mm
  • 天蓋:N/A
搭載火器 Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
主砲
  • 46口径30.5cm Model 1909 三連装砲:3基
  • 46口径30.5cm Model 1909 連装砲:2基
  • 46口径30.5cm Model 1909 三連装砲:3基
  • 46口径30.5cm Model 1909 連装砲:2基
  • 46口径30.5cm Model 1909 三連装砲:3基
  • 46口径30.5cm Model 1909 連装砲:2基
  • 46口径30.5cm Model 1909 三連装砲:3基
  • 46口径30.5cm Model 1909 連装砲:2基
  • 46口径30.5cm Model 1909 三連装砲:3基
  • 46口径30.5cm Model 1909 連装砲:2基
  • 43.8口径32.0cm Model 1934 三連装砲:2基
  • 43.8口径32.0cm Model 1934 連装砲:2基
  • 43.8口径32.0cm Model 1934 三連装砲:2基
  • 43.8口径32.0cm Model 1934 連装砲:2基
  • 43.8口径32.0cm Model 1934 三連装砲:2基
  • 43.8口径32.0cm Model 1934 連装砲:2基
  • 43.8口径32.0cm Model 1934 三連装砲:2基
  • 43.8口径32.0cm Model 1934 連装砲:2基
副砲 50口径12.0cm Model 1909 単装砲:18基 50口径12.0cm Model 1909 単装砲:18基 50口径12.0cm Model 1909 単装砲:18基 50口径12.0cm Model 1909 単装砲:18基 50口径12.0cm Model 1909 単装砲:18基 50口径12.0cm Model 1933 連装砲:6基 50口径12.0cm Model 1933 連装砲:6基 50口径12.0cm Model 1933 連装砲:6基 50口径12.0cm Model 1933 連装砲:6基
小火器 50口径7.6cm Model 1909 単装砲:13基 50口径7.6cm Model 1909 単装砲:13基 50口径7.6cm Model 1909 単装砲:14基 50口径7.6cm Model 1909 単装砲:13基 50口径7.6cm Model 1909 単装砲:13基 - - - -
対空火器 - - -
  • 40口径7.6cm Model 1917 単装高角砲:6基
  • 39口径40mm Model 1917 単装機銃:2基
  • 40口径7.6cm Model 1917 単装高角砲:6基
  • 39口径40mm Model 1917 単装機銃:2基
  • 47口径10.0cm Model1928 連装高角砲:4基
  • 54口径37mm Model 1932 連装機銃:6基
  • 76.2口径13.2mm連装機銃:6基
  • 47口径10.0cm Model1928 連装高角砲:4基
  • 54口径37mm Model 1932 連装機銃:6基
  • 76.2口径13.2mm連装機銃:6基
  • 47口径10.0cm Model1928 連装高角砲:4基
  • 54口径37mm Model 1932 連装機銃:6基
  • 65口径20mm Model 1935 連装機銃:6基
  • 47口径10.0cm Model1928 連装高角砲:4基
  • 54口径37mm Model 1932 連装機銃:6基
  • 65口径20mm Model 1935 連装機銃:6基
水雷兵装 45.0cm単装魚雷発射管 (水中固定式):3基 45.0cm単装魚雷発射管 (水中固定式):3基 45.0cm単装魚雷発射管 (水中固定式):3基 45.0cm単装魚雷発射管 (水中固定式):3基 45.0cm単装魚雷発射管 (水中固定式):3基 - - - -
測距儀 / レーダー Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
主砲測距儀基線長 N/A N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - - - - -
捜索レーダー - - - - - - - - -
ソナー - - - - - - - - -
航空艤装 Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
計画搭載数 - - - 水上偵察機:1機 水上偵察機:1機 水上偵察機:2基 - - -
カタパルト - - - 1基 1基 2基 - - -
乗員定数 Cavour:竣工時 Cesare:竣工時 da Vinci:竣工時 Cavour:1926年頃 Cesare:1926年頃 Cavour:1937年改装後 Cesare:1937年改装後 Cavour:1940年末頃 Cesare:1941年頃
定員 1,197名 N/A N/A N/A N/A 1,236名 N/A N/A N/A
