イギリス海軍オーディシャス級航空母艦
Audacious class Aircraft Carrier
1.R05 イーグル Eagle
起工時艦名:オーディシャス Audacious
起工:1942年10月24日
改名:1946年1月頃 (→イーグル Eagle)
進水:1946年3月19日
竣工:1951年10月1日
除籍:1978年10月14日

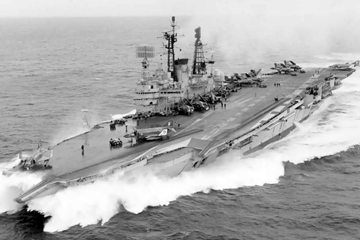

2.R09 アーク・ロイヤル Ark Royal
起工時艦名:イリジスティブル Irresistible
起工:1943年5月3日
改名:1946年1月頃 (→アーク・ロイヤル Ark Royal)
進水:1950年5月3日
竣工:1955年2月25日
除籍:1979年2月14日
※3.94 イーグル Eagle
起工:1944年4月19日
進水:-
竣工:-
建造中止:1946年1月21日
※4.艦名未定
※ = 建造中止 / 取止
各艦の略歴はこちら
寸法・排水量 オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
全長 244.98m (803ft 9.0in) 244.98m (803ft 9.0in) 247.93m (813ft 5.0in) 244.98m (803ft 9.0in) 257.56m (845ft 0.0in) 257.56m (845ft 0.0in) 257.56m (845ft 0.0in)
水線長 228.60m (750ft 0.0in) 228.60m (750ft 0.0in) 228.60m (750ft 0.0in) 228.60m (750ft 0.0in) 228.60m (750ft 0.0in) 228.60m (750ft 0.0in) 228.60m (750ft 0.0in)
垂線間長 219.46m (720ft 0.0in) 219.46m (720ft 0.0in) 219.46m (720ft 0.0in) 219.46m (720ft 0.0in) 219.46m (720ft 0.0in) 219.46m (720ft 0.0in) 219.46m (720ft 0.0in)
最大幅 41.15m (135ft 0.0in) 41.15m (135ft 0.0in) 52.1m (171ft 0.0in) 50.60m (166ft 0.0in) 50.60m (166ft 0.0in) 50.60m (166ft 0.0in) 50.60m (166ft 0.0in)
水線幅 34.37m (112ft 9.0in) 34.37m (112ft 9.0in) 34.37m (112ft 9.0in) 34.37m (112ft 9.0in) 34.37m (112ft 9.0in) 34.37m (112ft 9.0in) 34.37m (112ft 9.0in)
吃水 満載時:10.13m (33ft 3.0in) 満載時:10.85m (35ft 7.0in) 満載時:10.49m (34ft 5.0in) N/A N/A N/A 満載時:10.97m (36ft 0.0in)
基準排水量 33,022t (32,500LT) 37,391t (36,800LT) N/A 43,751t (43,060LT) N/A N/A N/A
常備排水量 N/A N/A N/A N/A N/A N/A N/A
満載排水量 46,738t (46,000LT) 50,752t (49,950t) 51,347t (50,536LT) 54,292t (53,435LT) N/A N/A 51,601t (50,786LT)
機関関係 オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
主罐 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基 アドミラルティ三胴式重油専焼水管罐:8基
主機 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基 パーソンズ式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸 4軸
出力 152,000shp 152,000shp 152,000shp 152,000shp 152,000shp 152,000shp 152,000shp
航続距離 24.0kt / 5,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm 14.0kt / 7,000nm
速力 32.0kt 30.5kt 30.5kt 30.5kt 30.5kt 30.5kt 30.5kt
燃料搭載量 重油:7,610t (7,490LT) 重油:5,588t (5,500LT) 重油:3,251t (3,200LT) 重油:5,588t (5,500LT) 重油:5,588t (5,500LT) 重油:5,588t (5,500LT) 重油:5,588t (5,500LT)
装甲防御 オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
水線部舷側装甲 114mm (4.5in) 114mm (4.5in) 114mm (4.5in) 114mm (4.5in) 114mm (4.5in) 114mm (4.5in) 114mm (4.5in)
格納庫部舷側装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
水雷隔壁 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in)
飛行甲板装甲 102mm (4.0in) 102mm (4.0in) 38mm (1.5in) 102mm (4.0in) 102mm (4.0in) 38mm (1.5in) 38mm (1.5in)
格納庫甲板装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in)
装甲甲板装甲 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in)
搭載火器 オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
主砲 - - - - - - -
副砲 - - - - - - -
小火器 - - - - - - -
ミサイル兵装 - -
  • 四連装ミサイル発射機:6基
  • ↑GWS-20 シー・キャット 対空ミサイル:N/A
- - -
  • 四連装ミサイル発射機:4基 (※計画のみで搭載されず)
  • ↑GWS-21 シー・キャット 対空ミサイル:N/A
対空火器 QF Mk.III (砲架:Mk.II*** BD) 45口径11.3cm (4.5in) 連装高角砲:4基 -
水雷兵装 - - - - - - -
対潜火器 - - - - - - -
機雷戦装備 - - - - - - -
測距儀 / レーダー オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
射撃指揮装置
  • Mk.37 Gun Director (11.3cm砲用):4組
  • CRBF (40mm機銃用):10組
  • Mk.37 Gun Director (11.3cm砲用):4組
  • CRBF (40mm機銃用):10組
  • ADA (戦術情報処理装置):1組
  • Mk.37 Gun Director (11.3cm砲用):2組
  • STD (対空ミサイル用):6組
  • Mk.37 Gun Director (11.3cm砲用):4組
  • CRBF (40mm機銃用):8組
  • Mk.37 Gun Director (11.3cm砲用):3組
  • CRBF (40mm機銃用):6組
  • Mk.37 Gun Director (11.3cm砲用):2組
  • CRBF (40mm機銃用):6組
CRBF (対空ミサイル用):4組
射撃指揮レーダー
  • Type 275 (Mk.37と連接):4組
  • Type 262 (CRBFと連接):10組
  • Type 275 (Mk.37と連接):4組
  • Type 262 (CRBFと連接):10組
Type 275 (Mk.37と連接):2組
  • Type 275 (Mk.37と連接):4組
  • Type 262 (CRBFと連接):8組
  • Type 275 (Mk.37と連接):3組
  • Type 262 (CRBFと連接):6組
  • Type 275 (Mk.37と連接):2組
  • Type 262 (CRBFと連接):6組
Type 262 (CRBFと連接):4組
捜索レーダー N/A
  • Type 293Q (対空 / 対水上):1組
  • Type 960 (対空捜索):1組
  • Type 974 (対水上 / 航海):1組
  • Type 982 (航空管制):1組
  • Type 983 (航空管制):1組
  • Type 293Q (対空 / 対水上):1組
  • Type 963 (着艦誘導):1組
  • Type 965 (対空捜索):1組
  • Type 984 (対空 / 航空管制、三次元式):1組
  • Type 960 (対空捜索):1組
  • Type 974 (対水上 / 航海):1組
  • Type 982 (航空管制):2組
  • Type 983 (航空管制):2組
  • Type 960 (対空捜索):1組
  • Type 965M (対空捜索):1組
  • Type 974 (対水上 / 航海):1組
  • Type 982 (航空管制):2組
  • Type 983 (航空管制):2組
  • Type 960 (対空捜索):1組
  • Type 965M (対空捜索):1組
  • Type 974 (対水上 / 航海):1組
  • Type 982 (航空管制):2組
  • Type 983 (航空管制):2組
  • Type 960 (対空捜索):1組
  • Type 965M (対空捜索):1組
  • Type 974 (対水上 / 航海):1組
  • Type 982 (航空管制):2組
  • Type 983 (航空管制):2組
ソナー - - - - - - -
航空艤装 オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
飛行甲板有効長 243.84m × 30.48m (800ft 0.0in × 100ft 0.0in) 243.84m × 30.48m (800ft 0.0in × 100ft 0.0in) 243.84m × 48.77m (800ft 0.0in × 160ft 0.0in)
※アングルド・デッキ:8.0°
243.84m × 34.14m (800ft 0.0in × 112ft 0.0in)
※アングルド・デッキ:5.5°
243.84m × 34.14m (800ft 0.0in × 112ft 0.0in)
※アングルド・デッキ:5.5°
240.79m × 36.58m (790ft 0.0in × 120ft 0.0in)
※アングルド・デッキ:8.5°
240.79m × 36.58m (790ft 0.0in × 120ft 0.0in)
※アングルド・デッキ:8.5°
格納庫
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
  • 上部:110.95m + 8.23m × 20.42m × 5.33m (364ft 0.0in + 45ft 0.0in × 67ft 0.0in × 17ft 6.0in)
  • 下部:52.43m × 16.46m × 5.33m (172ft 0.0in × 54ft 0.0in × 17ft 6.0in)
計画搭載数 78機
  • スーパーマリン アタッカー FB.2 艦上戦闘爆撃機:16機
  • デ・ハヴィランド シー・ホーネット NF.21 艦上戦闘機:8機
  • フェアリー ファイアフライ AS.5 艦上対潜哨戒機:16機
  • ダグラス スカイレイダー AEW.1 艦上早期警戒機:4機
  • シコルスキー ドラゴンフライ HR.5 救難ヘリコプター:1機
  • デ・ハヴィランド シー・ヴィクセン FAW.2 艦上戦闘機:16機
  • スーパーマリン シミター F.1 艦上戦闘機:4機
  • ブラックバーン バッカニア S.1 艦上攻撃機:14機
  • フェアリー ガネット AEW.3 艦上早期警戒機:4機
  • ウェストランド ウェセックス HAS.1 哨戒ヘリコプター:5機
  • ウェストランド ホワールウィンド HAR.5 救難ヘリコプター:1機
50機
  • デ・ハヴィランド シー・ヴィクセン FAW.1 艦上戦闘機:6機
  • スーパーマリン シミター F.1 艦上戦闘機:14機
  • フェアリー ガネット AEW.3 艦上早期警戒機:4機
  • ウェストランド ホワールウィンド HAS.7 哨戒ヘリコプター:14機
  • シコルスキー ドラゴンフライ 救難ヘリコプター:1機
  • シー・ヴィクセン艦上戦闘機:6機
  • シミター艦上戦闘機:14機
  • フェアリー ガネット AEW.3 艦上早期警戒機:4機
  • ホワールウィンド対潜ヘリコプター:14機
  • シコルスキー ドラゴンフライ 救難ヘリコプター:1機
  • マクダネル・ダグラス ファントム FG.1 艦上戦闘機:14機
  • ブラックバーン バッカニア S.2 艦上攻撃機:12機
  • フェアリー ガネット AEW.3 艦上早期警戒機:4機
  • フェアリー ガネット COD.4 艦上輸送機:1機
  • ウェストランド シー・キング HAS.2 哨戒ヘリコプター:7機
  • ウェストランド ウェセックス HAS.1 救難ヘリコプター:1機
エレベーター
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 中部左舷 (17.5m × 10.7m / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 中部左舷 (17.5m × 10.7m / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
  • 前部 (16.46m × 13.41m (54ft 0.0in × 44ft 0.0in) / 13.6t):1基
  • 後部 (16.46m × 10.06m (54ft 0.0in × 33ft 0.0in) / 13.6t):1基
着艦制動装置 Mk.10 (13.6t / 138.9km/h):16索 Mk.10 (13.6t / 138.9km/h):16索 型式不明 (15.9t / 190.8km/h):4索 N/A N/A N/A DA2型 (18.1t / 213.0km/h):4索
カタパルト BH-5型油圧式 (13.6t / 138.9km/h):2基 BH-5型油圧式 (13.6t / 138.9km/h):2基
  • BS-5型蒸気式 (22.7t / 169km/h):1基
  • BS-5A型蒸気式 (27.2t / 176km/h):1基
BH-5型油圧式 (13.6t / 139km/h):2基 BS-5型蒸気式 (22.7t / 169km/h):2基 BS-5型蒸気式 (22.7t / 169km/h):2基
  • BS-5型蒸気式 (22.7t / 169km/h):1基
  • BS-5A型蒸気式 (27.2t / 176km/h):1基
航空燃料搭載量 航空用ガソリン:465,000ℓ (348.8t)
  • ジェット燃料:279,000 Imp. gal (1,268,359ℓ = 1,014.7t)
  • 航空用ガソリン:103,000 Imp. gal (468,247ℓ = 351.2t)
ジェット燃料:487,480 Imp. gal (2,216,128ℓ = 1,772.9t)
  • ジェット燃料:1,700,000ℓ (1,360t)
  • 航空用ガソリン:72,000ℓ (54.0t)
N/A N/A ジェット燃料:522,000 Imp. gal (2,373,059ℓ = 1,898.4t)
乗員定数 オーディシャス級:計画時 Eagle:竣工時 Eagle:1964年改装後 Ark Royal:竣工時 Ark Royal:1959年改装後 Ark Royal:1964年改装後 Ark Royal:1970年改装後
定員 2,250名 2,750名 N/A 2,637名 N/A N/A 2,640名
