セントー級軽航空母艦 Cenatur class Light Aircraft Carrier |
|||

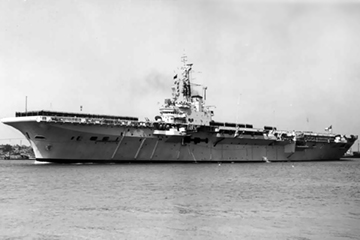

1.R06 セントー Centaur
起工:1944年5月30日 進水:1947年4月22日 竣工:1953年9月1日 除籍:1972年8月11日 |
2.R07 アルビオン Albion
起工:1944年3月22日 進水:1947年5月16日 竣工:1954年5月26日 除籍:1973年 |
3.R08 ブルワーク Bulwark
起工:1945年5月10日 進水:1948年6月22日 竣工:1954年11月4日 除籍:1984年4月 |

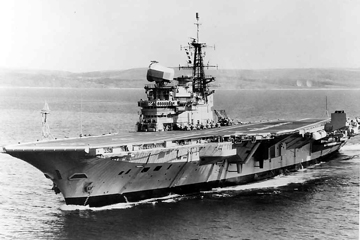

4.R12 ハーミーズ Hermes
起工時艦名:61 エレファント Elephant 起工:1944年6月21日 進水:1953年2月16日 竣工:1959年11月18日 除籍:1985年 ↓ 再就役:1987年5月12日 インド海軍航空母艦 R22 ヴィラート Viraat 除籍:2017年3月6日 |
※5.14 アラガント Arrogant
起工:1944年 進水:- 竣工:- 建造中止:1945年10月 |
※6.57 ポリフィマス Polyphemus
未起工 建造取止:1945年10月 |
※4.95 ハーミーズ Hermes
起工:1944年6月21日 進水:- 竣工:- 建造中止:1945年10月 |
※7.96 モンマス Monmouth
未起工 建造取止:1945年10月 |
※ = 建造中止 / 取止
各艦の略歴はこちら |
寸法・排水量 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
---|---|---|---|---|---|---|---|---|---|---|
全長 | 224.64m (737ft 0.0in) | 224.64m (737ft 0.0in) | 224.64m (737ft 0.0in) | 224.64m (737ft 0.0in) | 224.64m (737ft 0.0in) | 224.64m (737ft 0.0in) | 224.64m (737ft 0.0in) | 235.92m (774ft 3.0in) | 235.92m (774ft 3.0in) | 235.92m (774ft 3.0in) |
水線長 | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) | 208.79m (685ft 0.0in) |
垂線間長 | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) | 198.12m (650ft 0.0in) |
最大幅 | 37.49m (123ft 0.0in) | 37.49m (123ft 0.0in) | 37.49m (123ft 0.0in) | 37.49m (123ft 0.0in) | 37.49m (123ft 0.0in) | 37.49m (123ft 0.0in) | 37.49m (123ft 0.0in) | 45.09m (147ft 11.0in) | 45.09m (147ft 11.0in) | 45.09m (147ft 11.0in) |
水線幅 | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) | 27.43m (90ft 0.0in) |
吃水 | 満載時:8.61m (28ft 3.0in) | N/A | N/A | N/A | N/A | N/A | N/A | 満載時:8.80m (27ft 10.0in) | N/A | N/A |
基準排水量 | 18,604t (18,310LT) | 22,832t (22,471LT) | N/A | N/A | N/A | N/A | N/A | 23,836t (23,460LT) | N/A | N/A |
常備排水量 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A |
満載排水量 | 24,385t (24,000LT) | 27,449t (27,015LT) | N/A | N/A | N/A | N/A | N/A | 29,161t (28,700LT) | N/A | N/A |
機関関係 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
主罐 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 | アドミラルティ三胴式重油専焼水管罐:4基 |
主機 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 | パーソンズ式オールギヤードタービンエンジン:2基 |
軸数 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 | 2軸 |
出力 | 76,000shp | 76,000shp | 76,000shp | 76,000shp | 76,000shp | 76,000shp | 76,000shp | 76,000shp | 76,000shp | 76,000shp |
航続距離 | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm | 20.0kt / 6,000nm |
速力 | 29.0kt | 28.5kt | 28.5kt | 28.5kt | 28.5kt | 28.5kt | 28.5kt | 28.0kt | 28.0kt | 28.0kt |
燃料搭載量 | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) | 重油:3,556t (3,500LT) |
装甲防御 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
水線部舷側装甲 | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) |
格納庫部舷側装甲 | - | - | - | - | - | - | - | - | - | - |
水雷隔壁 | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) | 25mm (1.0in) |
飛行甲板装甲 | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) | 19mm (0.75in) |
格納庫甲板装甲 | - | - | - | - | - | - | - | - | - | - |
装甲甲板装甲 |
|
|
|
|
|
|
|
|
|
|
搭載火器 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
主砲 | - | - | - | - | - | - | - | - | - | - |
副砲 | - | - | - | - | - | - | - | - | - | - |
小火器 | - | - | - | - | - | - | - | - | - | - |
ミサイル兵装 | - | - | - | - | - | - | - | - |
|
シーキャットSAM 四連装ミサイル発射機:2基 |
対空火器 | ボフォース Mk.XI (銃架:Mk.V) 56口径40mm連装機銃:4基 | ボフォース Mk.XI (銃架:Mk.V) 56口径40mm連装機銃:5基 | - | - | ||||||
水雷兵装 | - | - | - | - | - | - | - | - | - | - |
対潜火器 | - | - | - | - | - | - | - | - | - | - |
機雷戦装備 | - | - | - | - | - | - | - | - | - | - |
測距儀 / レーダー | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
射撃指揮装置 | N/A | CRBF (40mm機銃(Mk.IX / Mk.VI銃架)用):10組 | CRBF (40mm機銃(Mk.IX / Mk.V銃架)用):10組 | CRBF (40mm機銃(Mk.IX / Mk.V銃架)用):10組 | CRBF (40mm機銃(Mk.IX / Mk.V銃架)用):10組 | CRBF (40mm機銃(Mk.IX / Mk.V銃架)用):10組 | CRBF (40mm機銃(Mk.IX / Mk.V銃架)用):4組 | CRBF (40mm機銃(Mk.V銃架)用):5組 | MRS-3 (対空ミサイル用):2組 | MRS-3 (対空ミサイル用):2組 |
射撃指揮レーダー | N/A | Type 262 (CRBFと連接):10組 | Type 262 (CRBFと連接):10組 | Type 262 (CRBFと連接):10組 | Type 262 (CRBFと連接):10組 | Type 262 (CRBFと連接):10組 | Type 262 (CRBFと連接):4組 | Type 262 (CRBFと連接):5組 | Type 903 (MRS-3と連接):2組 | Type 903 (MRS-3と連接):2組 |
捜索レーダー | N/A |
|
|
|
|
|
|
|
|
|
ソナー | - | - | - | - | - | - | - | - | - | - |
航空艤装 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
飛行甲板有効長 | 223.42m × 25.60m (733ft 0.0in × 84ft 0.0in) | 223.42m × 25.60m (733ft 0.0in × 84ft 0.0in) ※簡易アングルド・デッキ:5.5° |
223.11m × 25.60m (732ft 0.0in × 84ft 0.0in) ※簡易アングルド・デッキ:5.5° |
223.11m × 25.60m (732ft 0.0in × 84ft 0.0in) ※簡易アングルド・デッキ:5.5° |
223.42m × 30.48m (733ft 0.0in × 100.0ft 0.0in) ※アングルド・デッキ:5.5° |
223.42m × 30.48m (733ft 0.0in × 100.0ft 0.0in) ※アングルド・デッキ:5.5° |
223.11m × 25.60m (732ft 0.0in × 84ft 0.0in) | 226.77m × 43.89m (744ft 0.0in × 144ft 0.0in) ※アングルド・デッキ:8.0°) |
226.77m × 43.89m (744ft 0.0in × 144ft 0.0in) ※アングルド・デッキ:8.0°) |
226.77m × 43.89m (744ft 0.0in × 144ft 0.0in) ※アングルド・デッキ:8.0°) |
格納庫 | 152.70m × 18.90m × 5.33m (501ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 83.52m + 16.76m × 18.90m × 5.33m (274ft 0.0in + 55ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 83.52m + 16.76m × 18.90m × 5.33m (274ft 0.0in + 55ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 83.52m + 16.76m × 18.90m × 5.33m (274ft 0.0in + 55ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 83.52m + 16.76m × 18.90m × 5.33m (274ft 0.0in + 55ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 83.52m + 16.76m × 18.90m × 5.33m (274ft 0.0in + 55ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 83.52m + 16.76m × 18.90m × 5.33m (274ft 0.0in + 55ft 0.0in × 62ft 0.0in × 17ft 6.0in) | 108.51m × 16.76m × 18.90m × 5.33m (356ft 0.0in × 62ft 0.0in × 17ft 6.0in)× 5.3m | 108.51m × 16.76m × 18.90m × 5.33m (356ft 0.0in × 62ft 0.0in × 17ft 6.0in)× 5.3m | 108.51m × 16.76m × 18.90m × 5.33m (356ft 0.0in × 62ft 0.0in × 17ft 6.0in)× 5.3m |
計画搭載数 | 42機程度 |
|
|
|
|
|
ウェストランド ウェセックス HAS.1 輸送ヘリコプター:16機 |
|
|
|
エレベーター |
|
|
|
|
|
|
|
|
|
|
着艦制動装置 | 型式不明 (15.9t / 138.9km/h):12索 | 型式不明 (15.9t / 138.9km/h):6索 | 型式不明 (15.9t / 138.9km/h):6索 | 型式不明 (15.9t / 138.9km/h):6索 | 型式不明 (15.9t / 138.9km/h):6索 | 型式不明 (15.9t / 190.8km/h):6索 | - | 型式不明 (15.9t / 190.8km/h):5索 | 型式不明 (15.9t / 190.8km/h):5索 | - |
カタパルト | BH-5型油圧式 (13.6t / 138.9km/h):2基 | BH-5型油圧式 (13.6t / 139km/h):2基 | BH-5型油圧式 (13.6t / 139km/h):2基 | BH-5型油圧式 (13.6t / 139km/h):2基 | BS-4C型蒸気式 (18.1t / 174.1km/h):2基 | BS-4C型蒸気式 (18.1t / 174.1km/h):2基 | - | BS-4型蒸気式 (18.2t / 144km/h):2基 |
|
- (スキージャンプ:7.0°) |
航空燃料搭載量 | 航空用ガソリン:80,000Imp. gal (363,687ℓ = 272.8t) | N/A | ジェット燃料:309,750 Imp. gal (1,408,151ℓ = 1,126.5t) | ジェット燃料:309,750 Imp. gal (1,408,151ℓ = 1,126.5t) |
|
|
N/A | ジェット燃料:332,000 Imp. gal (1,509,302ℓ = 1,207.4t) | N/A | N/A |
両用戦能力 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
ウェルデッキ | - | - | - | - | - | - | - (LCA型揚陸艇:4隻を舷側に吊り下げ) | - | - | - |
車両デッキ | - | - | - | - | - | - | - | - | - | - |
輸送人員 | - | - | - | - | - | - | 733名 | - | - | - |
乗員定数 | 計画時 | Center:竣工時 | Albion:竣工時 | Bulwark:竣工時 | Centaur:1956年改装後 | Centaur:1961年改装後 | Bulwark / Albion:コマンド空母化後 | Hermes:竣工時 | Hermes:1966年改装後 | Hermes:1981年 (STOVL空母化) 改装後 |
定員 | N/A | 1,823名 | 1,823名 | 1,823名 | N/A | N/A | N/A | 2,100名 | N/A | N/A |
