イギリス海軍フューリアス級航空母艦
Furious class Aircraft Carrier

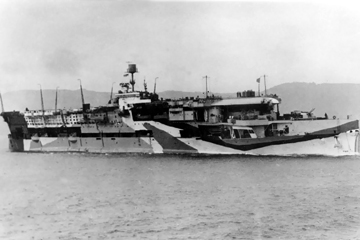

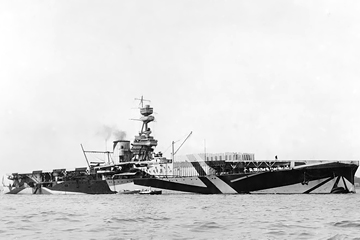

1.47 フューリアス Furious
起工:1915年6月8日
進水:1916年8月15日
竣工:1917年6月26日
除籍:1948年3月15日
略歴はこちら
寸法・排水量 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
全長 239.80m (786ft 9.0in) 239.80m (786ft 9.0in) 239.80m (786ft 9.0in) 239.80m (786ft 9.0in) 239.80m (786ft 9.0in)
水線長 N/A N/A N/A N/A N/A
垂線間長 224.09m (735ft 2.25in) 224.09m (735ft 2.25in) 224.09m (735ft 2.25in) 224.09m (735ft 2.25in) 224.09m (735ft 2.25in)
最大幅 26.82m (88ft 0.0in) 26.82m (88ft 0.0in) 27.46m (90ft 1.0in) 27.46m (90ft 1.0in) 27.46m (90ft 1.0in)
水線幅 26.82m (88ft 0.0in) 26.82m (88ft 0.0in) 27.15m (89ft 0.75in) 27.15m (89ft 0.75in) 27.15m (89ft 0.75in)
吃水 満載時:7.59m (24ft 11.0in) N/A 満載時:8.31m (27ft 3.0in) N/A N/A
基準排水量 19,826t (19,513LT) N/A 22,861t (22,500LT) N/A N/A
常備排水量 N/A N/A N/A N/A N/A
満載排水量 23,257t (22,890LT) N/A 26,925t (26,500LT) N/A N/A
機関関係 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
主罐 ヤーロー式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基 ヤーロー式重油専焼水管罐:18基
主機 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基 ブラウン゠カーチス式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸
出力 90,000shp 90,000shp 90,000shp 90,000shp 90,000shp
航続距離 10.0kt / 7,480nm 10.0kt / 7,480nm 16.0kt / 5,300nm 15.0kt / 6,400nm 15.0kt / 6,400nm
速力 31.0kt 31.0kt 30.0kt 28.8kt 28.8kt
燃料搭載量 重油:3,211t (3,160LT) 重油:3,211t (3,160LT) 重油:3,922t (3,860LT) 重油:3,922t (3,860LT) 重油:3,922t (3,860LT)
装甲防御 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
水線部舷側装甲 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in)
格納庫部舷側装甲 - - - - -
水雷隔壁 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
飛行甲板装甲 - - 25mm (1.0in) 25mm (1.0in) 25mm (1.0in)
格納庫甲板装甲 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in)
装甲甲板装甲 76mm (3.0in) 76mm (3.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in)
搭載火器 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
主砲 Mk.I ("15inch B" 砲塔) 40口径45.7cm (18.0in) 単装砲:1基 - - - -
副砲 - - - - -
小火器 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:11基 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:12基 BL Mk.I (砲架:PI*) 50口径14.0cm (5.5in) 単装砲:10基 - -
ミサイル兵装 - - - - -
対空火器 - QF Mk.V 45口径10.2cm (4.0in) 単装高角砲:6基 QF Mk.V 45口径10.2cm (4.0in) 単装高角砲:6基
水雷兵装
  • 53.3cm (21.0in) 単装魚雷発射管 (固定式):2基
  • ↑53.3cm (21.0in) 魚雷:10本
  • 53.3cm (21.0in) 三連装魚雷発射管:4基
  • ↑53.3cm (21.0in) 魚雷:N/A
- - -
対潜火器 - - - - -
機雷戦装備 - - - - -
測距儀 / レーダー 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
射撃指揮装置 Dreyer Fire Control Table (45.7cm砲用 / 14.0cm砲用):2組 Dreyer Fire Control Table (14.0cm砲用):2組 Dreyer Fire Control Table (14.0cm砲用):2組
  • HACS Mk.III (10.2cm砲用):2組
  • PomPom Director (Mk.VIII 40mmポムポム砲用):2組
  • HACS Mk.III (10.2cm砲用):2組
  • PomPom Director (Mk.VIII 40mmポムポム砲用):4組
射撃指揮レーダー - - - -
  • Type 285 (HACS Mk.IIIと連接):2組
  • Type 282 (PomPom Directorと連接):4組
捜索レーダー - - - -
  • Type 271 (対空捜索):1組
  • Type 286 (対水上捜索):1組
ソナー - - - - -
航空機 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
飛行甲板有効長 前部:48.77m × 15.24m
(160ft 0.0in × 50ft 0.0in) ※発艦専用
  • 前部:48.77m × 15.24m
    (160ft 0.0in × 50ft 0.0in) ※発艦専用
  • 後部:86.56m × 21.34m
    (284ft 0.0in × 70ft 0.0in) ※着艦専用
  • 上部:175.56m × 27.89m
    (576ft 0.0in × 91ft 6.0in)
  • 下部:48.77m × 15.24m
    (160ft 0.0in × 50ft 0.0in)
175.56m × 27.89m
(576ft 0.0in × 91ft 6.0in)
175.56m × 27.89m
(576ft 0.0in × 91ft 6.0in)
格納庫 前部:36.58m × 18.29m × 4.72m
(120ft 0.0in × 60ft 0.0in × 15ft 6.0in)
  • 前部:36.58m × 18.29m × 4.72m
    (120ft 0.0in × 60ft 0.0in × 15ft 6.0in)
  • 後部:N/A
  • 上部:138.99m × 15.24m × 4.57m
    (456ft 0.0in × 50ft 0.0in × 15ft 0.0in)
  • 下部:132.89m × 15.24m × 4.57m
    (436ft 0.0in × 50ft 0.0in × 15ft 0.0in)
  • 上部:138.99m × 15.24m × 4.57m
    (456ft 0.0in × 50ft 0.0in × 15ft 0.0in)
  • 下部:132.89m × 15.24m × 4.57m
    (436ft 0.0in × 50ft 0.0in × 15ft 0.0in)
  • 上部:138.99m × 15.24m × 4.57m
    (456ft 0.0in × 50ft 0.0in × 15ft 0.0in)
  • 下部:132.89m × 15.24m × 4.57m
    (436ft 0.0in × 50ft 0.0in × 15ft 0.0in)
計画搭載数 ソッピース キャメル 戦闘機:10機 N/A 36機程度
  • ブラックバーン スクア 艦上爆撃機:9機
  • フェアリー ソードフィッシュ 艦上攻撃機:18機
  • スーパーマリン シーファイア F Mk.III 艦上戦闘機:12機
  • スーパーマリン シーファイア L. Mk.IIc 艦上戦闘機:12機
  • フェアリー バラクーダ Mk.II 艦上攻撃機:9機
エレベーター 前部 (14.63m × 5.49m (48ft 0.0in × 18ft 0.0in) / 2.7t):1基
  • 前部 (14.63m × 5.49m (48ft 0.0in × 18ft 0.0in) / 2.7t):1基
  • 後部 (14.63m × 5.49m (48ft 0.0in × 18ft 0.0in) / 2.7t):1基
  • 中部 (14.33m × 14.02m (47ft 0.0in × 46ft 0.0in) / 5.4t):1基
  • 後部 (14.33m × 14.02m (47ft 0.0in × 46ft 0.0in) / 5.4t):1基
  • 中部 (14.33m × 14.02m (47ft 0.0in × 46ft 0.0in) / 5.4t):1基
  • 後部 (14.33m × 14.02m (47ft 0.0in × 46ft 0.0in) / 5.4t):1基
  • 中部 (14.33m × 14.02m (47ft 0.0in × 46ft 0.0in) / 5.4t):1基
  • 後部 (14.33m × 14.02m (47ft 0.0in × 46ft 0.0in) / 5.4t):1基
着艦制動索 - 縦索式:2索 - Mk.III型横索式 (4.99t / 111.1km/h):4索 Mk.III型横索式 (4.99t / 111.1km/h):4索
カタパルト - - - - -
航空燃料搭載量 航空用ガソリン:N/A 航空用ガソリン:N/A 航空用ガソリン:21,200 Imp. gal (96,377ℓ = 72.3t) 航空用ガソリン:21,200 Imp. gal (96,377ℓ = 72.3t) 航空用ガソリン:21,200 Imp. gal (96,377ℓ = 72.3t)
乗員定数 竣工時 1917年改装後 1925年改装後 1939年改装後 1944年頃
定員 N/A N/A 1,218名 1,073名 N/A
