ドイツ海軍モルトケ級巡洋戦艦
Moltke class Battlecruiser

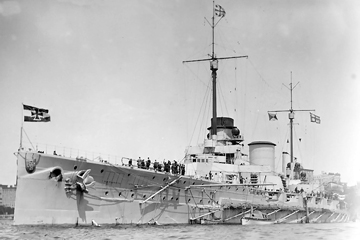

1.モルトケ Moltke
2.ゲーベン Goeben
各艦の略歴はこちら
寸法・排水量 竣工時 Moltke:1916年頃
全長 186.5m 186.5m
水線長 186.0m 186.0m
垂線間長 N/A N/A
最大幅 29.5m 29.5m
水線幅 N/A N/A
吃水
  • 常備時:8.77m
  • 満載時:9.19m
N/A
常備排水量 22,979t N/A
満載排水量 25,400t N/A
機関関係 竣工時 Moltke:1916年頃
主罐 海軍式石炭専焼水管罐:24基 海軍式石炭専焼水管罐:24基
主機 パーソンズ式直結タービン:2基 パーソンズ式直結タービン:2基
軸数 4軸 4軸
出力 52,000shp (公試時:56,000shp) 52,000shp (公試時:56,000shp)
航続距離 14.0kt / 4,120nm 14.0kt / 4,120nm
速力 25.5kt 25.5kt
燃料搭載量 石炭:3,100t 石炭:3,100t
装甲防御 竣工時 Moltke:1916年頃
水線部舷側装甲 270mm 270mm
上部舷側装甲 N/A N/A
水雷隔壁 50mm 50mm
最上甲板装甲 - -
上甲板装甲 25mm 25mm
中甲板装甲
  • 平坦部:25mm
  • 傾斜部:50mm
  • 平坦部:25mm
  • 傾斜部:50mm
下甲板装甲 - -
主砲塔
  • 前面:230mm
  • 側面:180mm
  • 後面 230mm
  • 天蓋:80mm
  • 前面:230mm
  • 側面:180mm
  • 後面 230mm
  • 天蓋:80mm
主砲塔バーベット部 230mm 230mm
副砲ケースメイト部 200mm 200mm
司令塔
  • 前面:350mm
  • 側面:350mm
  • 天蓋:80mm
  • 前面:350mm
  • 側面:350mm
  • 天蓋:80mm
搭載火器 竣工時 Moltke:1916年頃
主砲 50口径28.3cm SK L/45 連装砲:5基 50口径28.3cm SK L/45 連装砲:5基
副砲 45口径14.91cm SK L/45 単装砲:10基 45口径14.91cm SK L/45 単装砲:10基
小火器 45口径8.8cm SK L/45 単装砲:12基 -
対空火器 - 45口径8.8cm SK L/45 単装高角砲:4基
水雷兵装 50.0cm単装魚雷発射管 (水中固定式):4基 50.0cm単装魚雷発射管 (水中固定式):4基
測距儀 / レーダー 竣工時 Moltke:1916年頃
主砲測距儀基線長
  • 艦橋側:N/A
  • 砲塔側:N/A
  • 艦橋側:N/A
  • 砲塔側:N/A
対水上捜索レーダー - -
対空捜索レーダー - -
射撃指揮レーダー - -
航空艤装 竣工時 Moltke:1916年頃
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 Moltke:1916年頃
定員 1,053名 N/A
