日本海軍河内型戦艦
Kawachi class Battleship

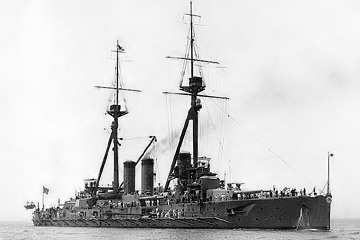

1.河内 Kawachi

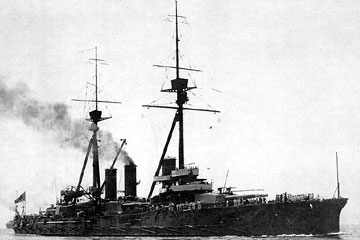

2.摂津 Settsu
各艦の略歴はこちら
寸法・排水量 河内:竣工時 摂津:竣工時 摂津:1918年
全長 160.3m 160.6m 160.6m
水線長 N/A N/A N/A
最大幅 25.7m 25.7m 25.7m
水線幅 25.7m 25.7m 25.7m
吃水 8.2m 8.5m N/A
常備排水量 20,823t 21,443t N/A
満載排水量 N/A N/A N/A
機関関係 河内:竣工時 摂津:竣工時 摂津:1918年
主罐 宮原式炭油混焼水管罐:16基 宮原式炭油混焼水管罐:16基 宮原式炭油混焼水管罐:16基
主機 ブラウン・カーチス式直結タービン:2基 ブラウン・カーチス式直結タービン:2基 ブラウン・カーチス式直結タービン:2基
軸数 2軸 2軸 2軸
出力 25,000shp 25,000shp 25,000shp
航続距離 18.0kt / 2,700nm 18.0kt / 2,700nm 18.0kt / 2,700nm
速力 20.0kt 20.0kt 20.0kt
燃料搭載量
  • 石炭:3,300t
  • 重油:172t
  • 石炭:3,300t
  • 重油:172t
  • 石炭:3,300t
  • 重油:172t
装甲防御 河内:竣工時 摂津:竣工時 摂津:1918年
水線部舷側装甲 305mm 305mm 305mm
上部舷側装甲 229mm 229mm 229mm
最上甲板装甲 N/A N/A N/A
上甲板装甲 N/A N/A N/A
中甲板装甲 30mm 30mm 30mm
下甲板装甲 N/A N/A N/A
主砲塔
  • 前面:279mm
  • 側面:203mm
  • 後面:N/A
  • 天蓋:76mm
  • 前面:279mm
  • 側面:203mm
  • 後面:N/A
  • 天蓋:76mm
  • 前面:279mm
  • 側面:203mm
  • 後面:N/A
  • 天蓋:76mm
主砲塔バーベット部 305mm 305mm 305mm
副砲ケースメイト部 152mm 152mm 152mm
司令塔
  • 前面:254mm
  • 側面:254mm
  • 天蓋:N/A
  • 前面:254mm
  • 側面:254mm
  • 天蓋:N/A
  • 前面:254mm
  • 側面:254mm
  • 天蓋:N/A
搭載火器 河内:竣工時 摂津:竣工時 摂津:1918年
主砲 50口径四一式30.5cm連装砲:2基 50口径四一式30.5cm連装砲:2基 50口径四一式30.5cm連装砲:2基
45口径四一式30.5cm連装砲:4基 45口径四一式30.5cm連装砲:4基 45口径四一式30.5cm連装砲:4基
副砲
45口径四一式15.2cm単装砲:10基 45口径四一式15.2cm単装砲:10基 45口径四一式15.2cm単装砲:10基
40口径四一式12.0cm単装砲:8基 40口径四一式12.0cm単装砲:8基 40口径四一式12.0cm単装砲:8基
小火器 -
対空火器 - - 40口径三年式7.6cm単装高角砲:4基
水雷兵装 53.3cm単装魚雷発射管 (水中固定式):5基 53.3cm単装魚雷発射管 (水中固定式):5基 53.3cm単装魚雷発射管 (水中固定式):3基
測距儀 / レーダー 河内:竣工時 摂津:竣工時 摂津:1918年
主砲測距儀基線長 N/A N/A N/A
射撃指揮レーダー - - -
捜索レーダー - - -
ソナー - - -
航空艤装 河内:竣工時 摂津:竣工時 摂津:1918年
計画搭載数 - - -
カタパルト - - -
乗員定数 河内:竣工時 摂津:竣工時 摂津:1918年
定員 N/A N/A N/A
