イタリア海軍ルイジ・カドルナ級軽巡洋艦
Luigi Cadorna class Light Cruiser
1.ルイジ・カドルナ Luigi Cadorna
起工:1930年9月19日
進水:1931年9月30日
竣工:1933年8月11日
除籍:1951年5月

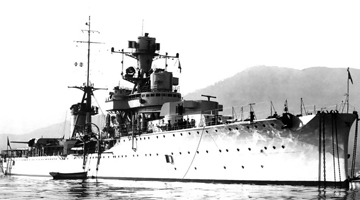

2.アルマンド・ディアス Almando Diaz
起工:1930年7月28日
進水:1932年7月10日
竣工:1933年4月29日
戦没:1941年2月25日 (潜水艦雷撃)
各艦の略歴はこちら
寸法・排水量 Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
全長 169.3m 169.3m 169.3m 169.3m 169.3m
水線長 N/A N/A N/A N/A N/A
垂線間長 160.0m 160.0m 160.0m 160.0m 160.0m
最大幅 15.5m 15.5m 15.5m 15.5m 15.5m
水線幅 N/A N/A N/A N/A N/A
吃水
  • 常備時:5.2m
  • 満載時:5.5m
N/A N/A N/A N/A
基準排水量 5,332t 5,321t N/A N/A N/A
常備排水量 6,620t 6,710t N/A N/A N/A
満載排水量 7,001t 7,080t N/A N/A N/A
機関関係 Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
主罐 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基
主機 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基 パーソンズ式オールギヤードタービンエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸
出力 95,000shp 95,000shp 95,000shp 95,000shp 95,000shp
航続距離 16.0kt / 2,930nm 16.0kt / 3,088nm 16.0kt / 2,930nm 16.0kt / 3,088nm 16.0kt / 2,930nm
速力 36.5kt 36.5kt 36.5kt 36.5kt 36.5kt
燃料搭載量 重油:1,211t 重油:1,211t 重油:1,211t 重油:1,211t 重油:1,211t
装甲防御 Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
水線部舷側装甲 24mm 24mm 24mm 24mm 24mm
上部舷側装甲 - - - - -
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 - - - - -
上甲板装甲 - - - - -
中甲板装甲 20mm 20mm 20mm 20mm 20mm
下甲板装甲 - - - - -
主砲塔
  • 前面:40mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:N/A
  • 前面:40mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:N/A
  • 前面:40mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:N/A
  • 前面:40mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:N/A
  • 前面:40mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:N/A
主砲塔バーベット部 N/A N/A N/A N/A N/A
司令塔
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
搭載火器 Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
主砲 OTO Model1929 53口径15.2cm連装砲:4基 OTO Model1929 53口径15.2cm連装砲:4基 OTO Model1929 53口径15.2cm連装砲:4基 OTO Model1929 53口径15.2cm連装砲:4基 OTO Model1929 53口径15.2cm連装砲:4基
副砲 - - - - -
小火器 - - - - -
ミサイル兵装 - - - - -
対空火器
  • ヴィッカース゠テルニ Model1928 47口径10.0cm連装高角砲:3基
  • ヴィッカース゠テルニ Model1917 39口径40mm単装機銃:2基
  • ブレダ Model1931 76口径13.2mm連装機銃:4基
  • ヴィッカース゠テルニ Model1928 47口径10.0cm連装高角砲:3基
  • ヴィッカース゠テルニ Model1917 39口径40mm単装機銃:2基
  • ブレダ Model1931 76口径13.2mm連装機銃:4基
  • ヴィッカース゠テルニ Model1928 47口径10.0cm連装高角砲:3基
  • ブレダ Model1935 65口径20mm連装機銃:4基
  • ブレダ Model1931 76口径13.2mm連装機銃:4基
  • ヴィッカース゠テルニ Model1928 47口径10.0cm連装高角砲:3基
  • ブレダ Model1935 65口径20mm連装機銃:4基
  • ブレダ Model1931 76口径13.2mm連装機銃:4基
  • ヴィッカース゠テルニ Model1928 47口径10.0cm連装高角砲:3基
  • エリコン 70口径20mm単装機銃:4基
  • ブレダ Model1935 65口径20mm連装機銃:4基
水雷兵装
  • 53.3cm連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
-
対潜火器 - -
  • 爆雷投射器:2基
  • ↑爆雷:40個
  • 爆雷投射器:2基
  • ↑爆雷:40個
  • 爆雷投射器:2基
  • ↑爆雷:40個
機雷戦装備 機雷:138個 機雷:138個 機雷:138個 機雷:138個 機雷:138個
測距儀 / レーダー Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - -
捜索レーダー - - - - -
ソナー - - - - -
航空艤装 Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
計画搭載数 P.6 / M.41 / Cant.25 水上偵察機:2機 P.6 / M.41 / Cant.25 水上偵察機:2機 P.6 / M.41 / Cant.25 水上偵察機:2機 P.6 / M.41 / Cant.25 水上偵察機:2機 -
カタパルト 1基 1基 1基 1基 -
乗員定数 Cadorna:竣工時 Diaz:竣工時 Cadorna:1938年頃 Diaz:1938年頃 Cadorna:1944年頃
定員 544名 N/A N/A N/A N/A
