日本海軍利根型重巡洋艦
Tone class eavy Cruiser

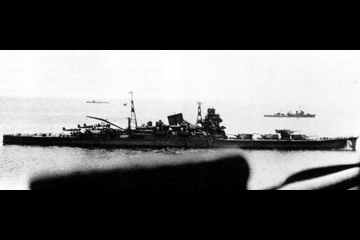

1.利根 Tone
起工:1934年12月1日
進水:1937年11月21日
竣工:1938年11月20日
全損:1945年7月28日 (航空攻撃)
除籍:1945年11月20日
2.筑摩 Chikuma
起工:1935年10月1日
進水:1938年3月19日
竣工:1939年5月20日
戦没:1944年10月25日 (航空攻撃)
各艦の略歴はこちら
寸法・排水量 竣工時 利根:1945年7月頃
全長 201.60m 201.60m
水線長 198.75m 198.75m
垂線間長 190.30m 190.30m
最大幅 19.40m 19.40m
水線幅 18.50m 18.50m
吃水 6.23m N/A
軽荷排水量 N/A N/A
基準排水量 11,231t N/A
公試排水量 15,240t N/A
満載排水量 N/A N/A
機関関係 竣工時 利根:1945年7月頃
主罐 ロ号艦本式重油専焼水管罐:8基 ロ号艦本式重油専焼水管罐:8基
主機 艦本式オールギヤードタービンエンジン:4基 艦本式オールギヤードタービンエンジン:4基
軸数 4軸 4軸
出力 152,000shp
(利根公試時:161,212shp)
152,000shp
航続距離 18.0kt / 9,2700nm 18.0kt / 9,2700nm
速力 35.5kt
(利根公試時:35.86kt)
35.5kt
燃料搭載量 重油:2,690t 重油:2,690t
装甲防御 竣工時 利根:1945年7月頃
水線部舷側装甲
  • 弾薬庫周辺:55mm~145mm
  • 機関室周辺:25mm~100mm
  • 弾薬庫周辺:55mm~145mm
  • 機関室周辺:25mm~100mm
上部舷側装甲 56mm 56mm
水雷隔壁 N/A N/A
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲
  • 弾薬庫周辺水平部:56mm
  • 機関室周辺水平部:34mm
  • 傾斜部:65mm
  • 弾薬庫周辺水平部:56mm
  • 機関室周辺水平部:34mm
  • 傾斜部:65mm
下甲板装甲 - -
主砲塔
  • 前面:25mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:25mm
  • 前面:25mm
  • 側面:25mm
  • 後面:25mm
  • 天蓋:25mm
主砲塔バーベット部 25mm 25mm
司令塔
  • 前面:130mm
  • 側面:130mm
  • 後面:130mm
  • 天蓋:70mm
  • 前面:130mm
  • 側面:130mm
  • 後面:130mm
  • 天蓋:70mm
搭載火器 竣工時 利根:1945年7月頃
主砲 三年式二号 50口径20.3cm連装砲:4基 三年式二号 50口径20.3cm連装砲:4基
副砲 - -
小火器 - -
ミサイル兵装 - -
対空火器
水雷兵装
  • 九〇式一型 61.0cm三連装魚雷発射管:4基
  • ↑九三式 61.0cm魚雷:24本
  • 九〇式一型 61.0cm三連装魚雷発射管:4基
  • ↑九三式 61.0cm魚雷:24本
対潜火器 - -
機雷戦装備 - -
測距儀 / レーダー 竣工時 利根:1945年7月頃
射撃指揮装置 N/A N/A
射撃指揮レーダー - N/A
捜索レーダー - N/A
ソナー - N/A
航空艤装 竣工時 利根:1945年7月頃
計画搭載数 水上偵察機:8機 水上偵察機:6機
カタパルト 2基 2基
乗員定数 竣工時 利根:1945年7月頃
定員 874名 N/A
